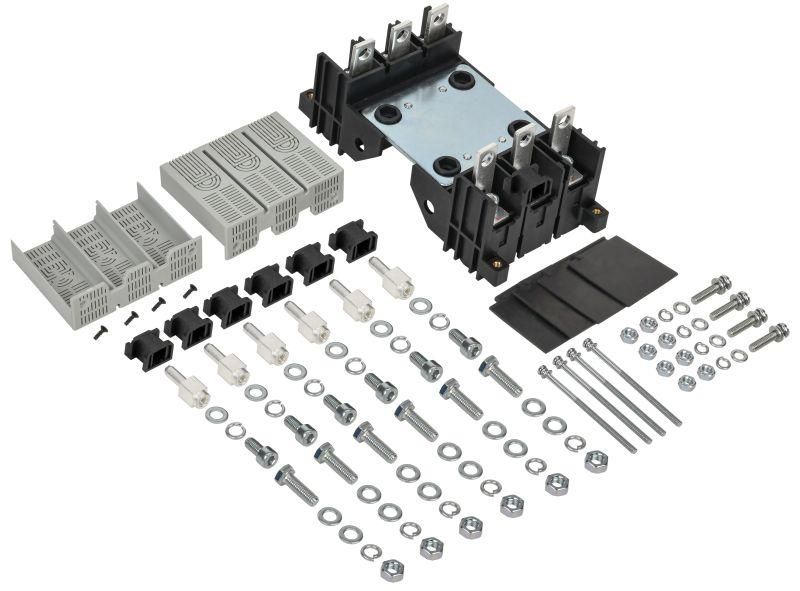

Устройство втычного исполнения ARMAT для MCCB 3P типоразмер A, D - AR-MCCBD-PI-000-3-02-C IEK

Устройство втычного исполнения для автоматического выключателя MCCB 3P типоразмер A, D от бренда IEK (ИЭК), артикул ar-mccbd-pi-000-3-02-c, позволяет легко заменить стационарный автоматический выключатель на втычной вариант без изменения монтажной платы. Применяется в распределительных щитах промышленных объектов, где требуется быстрая замена или обслуживание оборудования.

Назначение и область применения

Устройство втычного исполнения для автоматического выключателя MCCB 3P типоразмер A, D используется для модернизации существующих установок с автоматическими выключателями стационарного исполнения. Оно позволяет перевести выключатель в втычной режим - то есть сделать возможным его извлечение и замену без демонтажа проводов и крепления на шасси. Подходит для использования в силовых щитах на производствах, в центрах управления, на конвейерах и других местах, где важна скорость сервисного обслуживания.

Технические характеристики

• Номинальный ток: 160 А - обеспечивает надёжную работу с нагрузками до этого значения;
• Количество полюсов: 3 - совместимо с трёхфазными сетями переменного тока;
• Тип присоединения: болтовое - фиксация проводов осуществляется через зажимы с винтами, что гарантирует прочное и долговечное соединение;
• Тип изделия: панель втычная - устанавливается в специальную рамку на панели, выключатель вставляется в него сверху;
• Совместимо с автоматическими выключателями MCCB типоразмера A, D - проверьте соответствие типа вашего выключателя перед установкой.

Совместимость и монтаж

Устройство втычного исполнения для автоматического выключателя MCCB 3P типоразмер A, D устанавливается вместо стандартной крепёжной платформы. Монтируется на DIN-рейку или жестко закрепляется в корпусе щита. После установки устройства в него вставляется автоматический выключатель нужного типоразмера - контактная группа выключателя автоматически соединяется с контактами втычного элемента. Болтовые зажимы на входе/выходе позволяют подключить кабели сечением, соответствующим номинальному току 160 А. Убедитесь, что посадочные габариты вашего MCCB точно соответствуют типоразмеру A или D - не все модели подходят.

Преимущества

• Не требует перепроектирования щита - можно заменить стационарный выключатель на втычной без переделки монтажной платы;
• Снижает время ремонта - замена выключателя занимает минуты, а не часы;
• Обеспечивает безопасность при обслуживании - питание можно отключить, и выключатель легко извлекается;
• Произведён компанией IEK (ИЭК) в серии ARMAT - известной линейкой промышленной аппаратуры с высокой степенью надёжности.

Ограничения применения

• Подходит только для автоматических выключателей MCCB типоразмера A и D - не совместимо с другими типоразмерами (например, B, C);
• Не предназначен для работы в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты выше IP40;
• Требует наличия свободного места вокруг для доступа к выключателю при извлечении - не рекомендуется устанавливать в плотно заполненных щитах;
• Не является устройством защиты - работает только как переходник между выключателем и сетью.

Примеры использования

• Замена старого стационарного MCCB на новый в цеховом щите без отключения всей линии - достаточно вынуть выключатель, поменять его и вставить обратно;
• Монтаж резервных выключателей в системах с высокой требованиями к бесперебойности - один выключатель работает, второй готов к замене;
• На конвейерных линиях, где частая замена коммутационной аппаратуры снижает простои производства.

Практические советы

• Перед установкой проверьте маркировку вашего MCCB - он должен иметь типоразмер A или D, указанный на корпусе или в паспорте;
• При подключении используйте кабели с минимальным сечением 50 мм2 для тока 160 А - меньшее сечение вызовет нагрев и выход из строя;
• Не затягивайте болты слишком сильно - это повредит контакты; следуйте моменту затяжки, указанному в руководстве выключателя;
• Регулярно осматривайте контакты втычного устройства - окисление или подгорание могут привести к перегреву даже при правильном номинале;
• Устройство втычного исполнения для автоматического выключателя MCCB 3P типоразмер A, D от IEK (ИЭК) - артикул ar-mccbd-pi-000-3-02-c - лучше использовать в паре с оригинальными выключателями IEK серии ARMAT для гарантированной совместимости.
