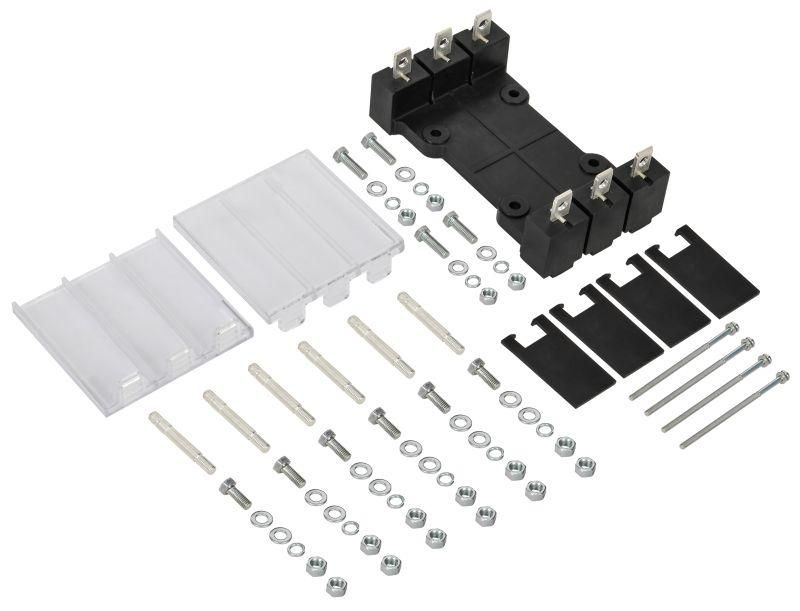

Устройство втычного исполнения ARMAT для MCCB 3P типоразмер G - AR-MCCBD-PI-000-3-04-C IEK

Устройство втычного исполнения для автоматического выключателя 3P типоразмер G от IEK (ИЭК), артикул ar-mccbd-pi-000-3-04-c, позволяет легко заменить стационарно установленный автомат на втычной вариант без изменения проводки. Применяется в распределительных щитах с автоматическими выключателями типа G.

Назначение и область применения

Устройство втычного исполнения для автоматического выключателя 3P типоразмер G используется для модернизации существующих установок: вместо жестко закрепленного автомата устанавливается втычной контактный элемент. Это даёт возможность быстрого демонтажа и замены выключателя - например, при ремонте, обслуживании или замене на другой номинал - без отключения всей цепи и переподключения проводов.

Подходит для систем, где важна оперативная замена оборудования: промышленные щиты, станции управления, конвейеры, насосные станции, объекты с высокой нагрузкой на оборудование.

Технические характеристики

• Номинальный ток: 250 А - способно безопасно коммутировать ток до этого значения без перегрева;
• Количество полюсов: 3 - соответствует трёхфазным сетям; каждая фаза имеет отдельную контактную группу;
• Тип изделия: панель втычная - монтируется в специальную нишу на шасси или DIN-рейке, обеспечивает механическую фиксацию и электрический контакт через втыкание;
• Тип присоединения: болтовое - провода подключаются к клеммам устройства с помощью гаек и болтов, что гарантирует надёжный контакт даже при больших токах;
• Совместимо с автоматическими выключателями типоразмера G серии ARMAT от IEK.

Совместимость и монтаж

Устройство совместимо исключительно с автоматическими выключателями типоразмера G от IEK (ИЭК), в частности из серии ARMAT. Установка требует наличия в щите подготовленной ниши под втычной контакт. Монтаж выполняется в следующем порядке:

1. Отключить питание и проверить отсутствие напряжения;
2. Закрепить устройство в тыльной части щита или на DIN-рейке согласно инструкции производителя;
3. Подключить фазные и нулевые провода к клеммам устройства с помощью болтов - момент затяжки должен соответствовать рекомендациям (обычно 1–1,5 Нм);
4. Вставить в него автоматический выключатель типоразмера G до характерного щелчка - он зафиксируется механически и электрически;
5. Проверить плотность контакта и отсутствие люфта перед включением питания.

Не допускается использование с другими типоразмерами - это может повредить контакты или вызвать нагрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для аппаратов низковольтного распределения. Конструкция предотвращает случайное отключение при втыканном положении и обеспечивает защиту от прикосновения к токоведущим частям при установленном автомате. Все материалы - самозатухающие, рассчитаны на длительную работу при температуре до +40 C.

Преимущества

• Минимальные трудозатраты при замене автомата - не требуется переподключение проводов;
• Высокая надёжность контактов благодаря болтовому присоединению и металлическим контактным пластинам;
• Снижение времени простоев при техобслуживании - замена занимает несколько минут;
• Совместимость с серийными продуктами IEK (ИЭК) серии ARMAT - единая экосистема компонентов.

Ограничения применения

• Не применяется в условиях повышенной влажности без защиты корпуса щита - само устройство не имеет IP-защиты;
• Работает только с автоматами типоразмера G - несовместимо с A, B, C, D и другими типоразмерами;
• Не предназначен для частых втыканий/вытыканий более 100 раз в год - это снижает срок службы контактов;
• Требует чистоты и сухости контактных поверхностей - окисление или грязь увеличивают риск перегрева.

Примеры использования

• Замена старого автомата на новый с другим номиналом в промышленном щите без отключения всего участка сети;
• Обслуживание системы управления конвейера - можно быстро вынуть и заменить выключатель во время планового осмотра;
• Строительные площадки с временным оборудованием - удобно менять автоматы при изменении нагрузки;
• Цеха с высокой аварийностью - запасной автомат всегда готов к быстрой замене.

Практические советы

• Перед установкой проверьте, что ваш автомат действительно типоразмера G - сверьте маркировку на корпусе;
• При подключении проводов используйте наконечники - они обеспечивают лучший контакт и предотвращают перелом жил;
• Регулярно осматривайте контакты устройства: при появлении потемнений или запаха горелого - немедленно отключите питание и замените деталь;
• Не используйте смазки или антикоррозийные составы на контактах - это может нарушить проводимость;
• При сборке щита оставляйте доступ к устройству - оно должно легко извлекаться без демонтажа других элементов.
