Устройство втычного исполнения ARMAT для MCCB 4P типоразмер A, D - AR-MCCBD-PI-000-4-02-C IEK

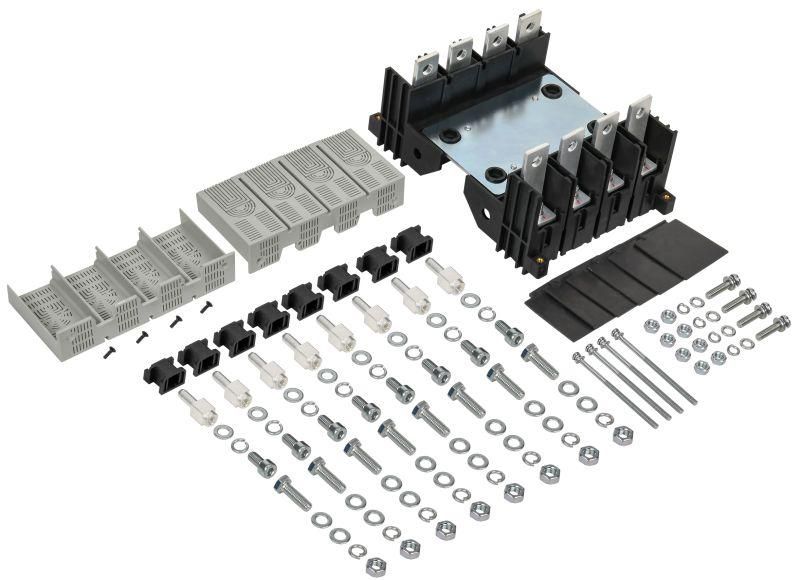

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер A; D от бренда IEK (ИЭК), артикул ar-mccbd-pi-000-4-02-c, позволяет легко заменить стационарно установленный автоматический выключатель на втычной вариант без переподключения проводов. Применяется в распределительных щитах промышленных объектов, где требуется быстрая замена аппарата.

Назначение и область применения

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер A; D используется для модернизации существующих установок с автоматическими выключателями стационарного исполнения. Оно позволяет перевести аппарат в втычной режим - то есть сделать возможным его извлечение и замену без отсоединения силовых кабелей. Подходит для использования в щитах управления, на производствах, в системах автоматизации, где важна скорость обслуживания и минимизация простоев.

Технические характеристики

• Номинальный ток: 160 А - обеспечивает надёжную работу с нагрузками до этого значения;
• Количество полюсов: 4 - совместимо с четырёхполюсными автоматическими выключателями MCCB;
• Тип присоединения: болтовое - клеммы фиксируются гайками, что гарантирует прочное и долговечное соединение;
• Тип изделия: панель втычная - устанавливается в шасси или раму щита, служит основой для втыкания автомата;
• Совместимо с типоразмерами A и D автоматических выключателей MCCB - проверьте соответствие типа вашего автомата перед установкой.

Совместимость и монтаж

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер A; D устанавливается в корпус щита вместо стационарной платформы. Автоматический выключатель вставляется в него сверху - контакты автоматически соединяются с контактами устройства. Для монтажа необходимо:

• Выполнить демонтаж старого стационарного крепления;
• Закрепить устройство в панели с помощью болтовых отверстий (диаметр отверстий соответствует стандартному шагу для типоразмера A/D);
• Подключить входные и выходные кабели к болтовым зажимам устройства - момент затяжки должен соответствовать рекомендациям производителя;
• Вставить подходящий по типоразмеру MCCB (A или D) до характерного щелчка - контакты должны плотно зафиксироваться.

Не используйте устройство с автоматами других типоразмеров - это может повредить контакты или вызвать нагрев.

Безопасность и стандарты

Устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер A; D разработано в соответствии с требованиями к промышленному электрооборудованию. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-2 для коммутационных устройств. Конструкция исключает случайное касание токоведущих частей при установленном автомате. Установка должна выполняться в соответствии с правилами ПУЭ.

Преимущества

• Минимальные трудозатраты при замене автомата - не требует отключения питания всей цепи, достаточно вынуть и вставить новый аппарат;
• Сохраняет целостность проводки - кабели остаются подключенными к устройству, а не к самому автомату;
• Повышает доступность сервиса - можно менять автоматы даже в условиях ограниченного доступа к щиту;
• Работает с сериями ARMAT и аналогичными автоматами IEK - оптимизированная совместимость внутри одной системы.

Ограничения применения

• Не применяется с автоматами меньшего или большего типоразмера - только A и D;
• Не предназначен для работы вне закрытых щитов - не имеет защиты IP выше IP20;
• Не рассчитан на частые операции втыкания/вытягивания более 1000 раз - срок службы зависит от условий эксплуатации;
• Требует наличия свободного места в щите для полного выдвижения автомата - минимальный зазор 150–200 мм спереди.

Примеры использования

• Замена отказавшего MCCB на производстве без остановки всего участка - например, на линии конвейера;
• Обслуживание распределительных щитов в пищевой промышленности, где важно соблюдать график ремонта без длительных простоев;
• Модернизация старых щитов с целью перехода на современные втычные решения - особенно актуально при использовании оборудования IEK серии ARMAT.

Практические советы

• Перед установкой проверьте, что ваш автоматический выключатель точно соответствует типоразмеру A или D - внешнее сходство не всегда означает совместимость;
• При первом втыкании автомата убедитесь, что он полностью вошёл - попробуйте слегка потянуть его назад - если не выскакивает, значит, зафиксировался;
• Не допускайте запылённости или влаги в области контактов - регулярно осматривайте устройство втычного исполнения для автоматического выключателя MCCB 4P типоразмер A; D при плановых профилактиках;
• При замене автомата используйте тот же номинальный ток - не меняйте 160 А на 250 А, даже если место позволяет - это нарушит координацию защиты.
