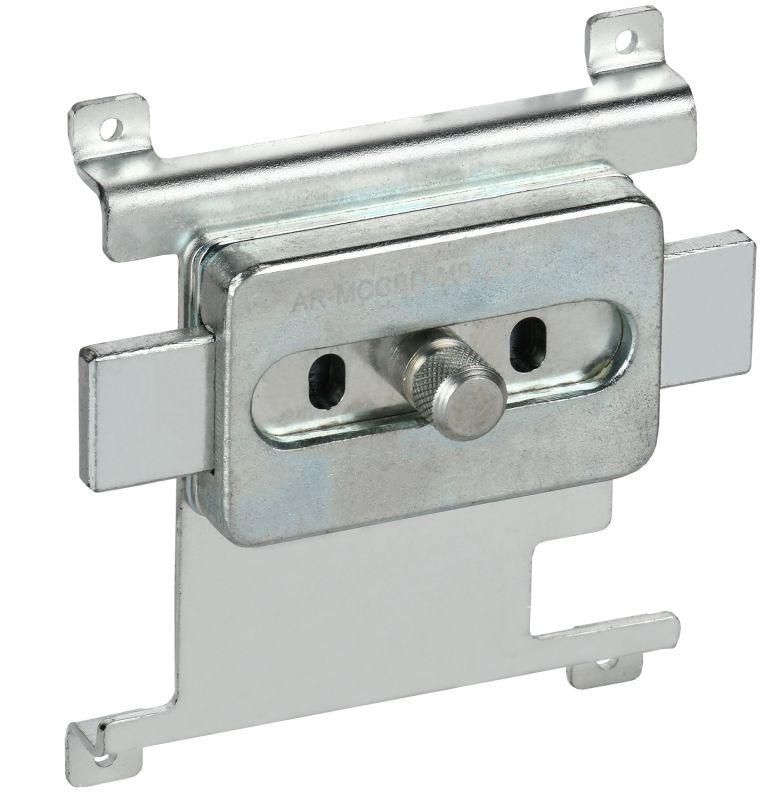

Блокировка механическая MCCB 4P типоразмер A; D ARMAT IEK AR-MCCBD-MB-000-4-02-C

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер A, D от IEK (ИЭК) - устройство для физической блокировки положения автомата при организации ручного переключения между основным и резервным источниками питания. Артикул ar-mccbd-mb-000-4-02-c совместим с выключателями серии ARMAT.

Назначение и область применения

Механическая блокировка предотвращает одновременное включение двух автоматических выключателей при использовании системы ручного резервного питания (АВР). Это необходимо для исключения параллельного подключения двух источников - например, городской сети и дизель-генератора - что защищает оборудование и персонал от аварийных ситуаций. Устройство устанавливается на два выключателя типа MCCB 4P, один из которых работает как основной, второй - как резервный.

Технические характеристики

• Типоразмер: A, D (совместим с MCCB 4P этих типоразмеров)
• Количество полюсов: 4P
• Совместимость: выключатели серии ARMAT от IEK (ИЭК)
• Тип блокировки: механическая, фиксирующая положение рычага включения/выключения
• Материал корпуса: термостойкий пластик, устойчивый к воздействию окружающей среды

Совместимость и монтаж

Механическая блокировка ar-mccbd-mb-000-4-02-c устанавливается на два автоматических выключателя MCCB 4P типоразмера A или D из серии ARMAT. Монтаж выполняется без инструментов: блокиратор крепится на боковые поверхности выключателей путём защёлкивания. Перед установкой проверьте, чтобы расстояние между центрами выключателей соответствовало габаритам блокиратора - он рассчитан на стандартную компоновку в щитах с шагом 18–22 мм между модулями. Блокировка не требует внешнего питания и не влияет на коммутирующую способность выключателей.

Преимущества

• Физическая блокировка исключает человеческую ошибку - невозможно включить оба выключателя одновременно
• Не требует электроэнергии, надёжна даже при отключении питания
• Установка занимает менее минуты, не требует доработки шкафа
• Совместима с продукцией IEK (ИЭК) серии ARMAT - гарантия точного соответствия по форме и размерам

Ограничения применения

• Подходит только для выключателей MCCB 4P типоразмеров A и D из серии ARMAT; не совместима с другими сериями или брендами
• Не применяется в системах с автоматическим АВР - только для ручного переключения
• Не обеспечивает электрическую изоляцию - не заменяет контакторы или интерLOCKS с электронной блокировкой
• Не рекомендуется для установки в условиях постоянного воздействия воды, масла или агрессивных химикатов

Примеры использования

• Щиты резервного питания на объектах: больницы, серверные, критически важные производства
• Объекты с ручным переключением между сетью и ГЕНЕРАТОРОМ - складские комплексы, насосные станции
• Строительные площадки с временным питанием от трансформатора и дизель-агрегата

Практические советы

• Перед монтажом убедитесь, что оба выключателя установлены в одном ряду и имеют одинаковый типоразмер - A или D
• Проверьте свободный доступ к рычагам выключателей после установки блокировки - она должна позволять легко переводить переключатель в нужное положение
• На щите отметьте, какой выключатель является основным, а какой - резервным, чтобы оператор мог быстро ориентироваться
• Не используйте блокировку с выключателями других производителей - даже если они кажутся похожими, различия в форме крепления могут сделать её неэффективной
