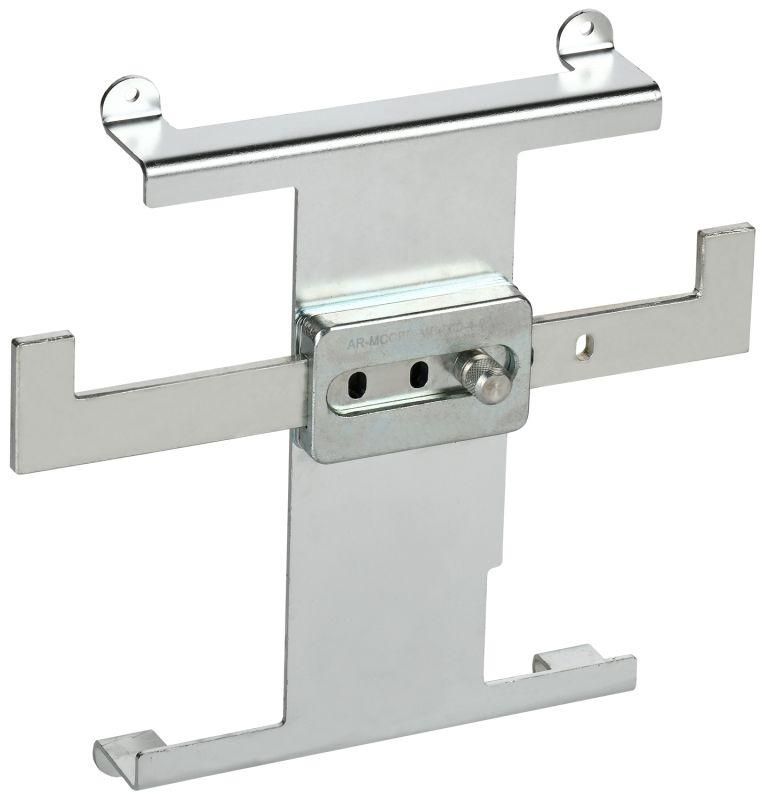

Блокировка механическая MCCB 4P типоразмер H; I ARMAT IEK AR-MCCBD-MB-000-4-04-C

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер H; I (ГСИ) от IEK (ИЭК) обеспечивает физическое запирание одного из автоматических выключателей при использовании ручного ввода резервного питания, предотвращая одновременное включение двух источников. Артикул ar-mccbd-mb-000-4-04-c входит в серию ARMAT и совместима с выключателями типоразмеров H и I.

Назначение и область применения

Механическая блокировка используется для безопасной работы систем с переключением между основным и резервным источником питания. Она препятствует случайному включению обоих автоматических выключателей одновременно - что исключает риск параллельного соединения сетей, замыканий и повреждений оборудования. Применяется в распределительных щитах на объектах с резервированием: промышленных цехах, ЖКХ, больницах, серверных и других местах, где требуется надёжный ручной перевод нагрузки.

Технические характеристики

• Тип: механическая блокировка для четырёхполюсных автоматических выключателей (4P)
• Поддерживаемые типоразмеры: H и I (по классификации ГСИ)
• Совместима с выключателями серии ARMAT бренда IEK (ИЭК)
• Работает без внешнего питания - полностью механический принцип действия
• Устанавливается непосредственно на корпус выключателя

Совместимость и монтаж

Блокировка ar-mccbd-mb-000-4-04-c устанавливается на два автомата типа H или I, расположенные рядом. Для правильной установки необходимо, чтобы оба выключателя были одинакового типоразмера и принадлежали одной серии - ARMAT. Монтаж выполняется без инструментов: блокировка защёлкивается на специальные крепления на боковой поверхности выключателей. После установки перемещение рычага одного выключателя в положение «ON» физически блокирует движение рычага второго - и наоборот.

Безопасность и стандарты

Проект соответствует требованиям ГОСТ Р 50030.2 и международным нормам для устройств коммутационной аппаратуры. Блокировка не содержит электронных компонентов, поэтому не требует обслуживания и не создаёт точек отказа. Её работа гарантирована даже при перегрузках, скачках напряжения или аварийных ситуациях.

Преимущества

• Физическая гарантия взаимоблокировки - невозможно обойти механизм вручную
• Не требует внешнего питания или управления - работает всегда, даже при отключении электроэнергии
• Высокая долговечность: металлические детали, устойчивые к вибрациям и перепадам температур
• Простота проверки: состояние блокировки видно визуально

Ограничения применения

• Не подходит для автоматических выключателей других типоразмеров (например, F, G, J)
• Не применяется с модульными выключателями или выключателями других брендов - только с ARMAT от IEK (ИЭК)
• Не обеспечивает автоматический перевод - требует ручного переключения оператором
• Не предназначен для использования в условиях постоянного воздействия открытого пламени или химически активных сред

Примеры использования

• Переключение между городской сетью и дизель-генератором в больнице
• Резервирование питания насосной станции в системе водоснабжения
• Обеспечение бесперебойной работы конвейера на заводе при наличии двух входных линий
• Щитовые помещения в жилых комплексах с резервным питанием от АКБ/генератора

Практические советы

• Перед установкой убедитесь, что оба выключателя имеют одинаковый типоразмер - H или I - и установлены в одном ряду с зазором не более 10 мм
• Проверьте, что блокировка плотно зафиксирована: попробуйте слегка потянуть её - она не должна шататься
• После монтажа проведите тестовое переключение: включите один выключатель - второй должен остаться заблокированным
• Не используйте блокировку для защиты от преднамеренного обхода - она рассчитана на предотвращение случайных действий, а не на противодействие злоумышленникам
• Запасная блокировка ar-mccbd-mb-000-4-04-c рекомендована к хранению на объектах с высокими требованиями к надёжности
