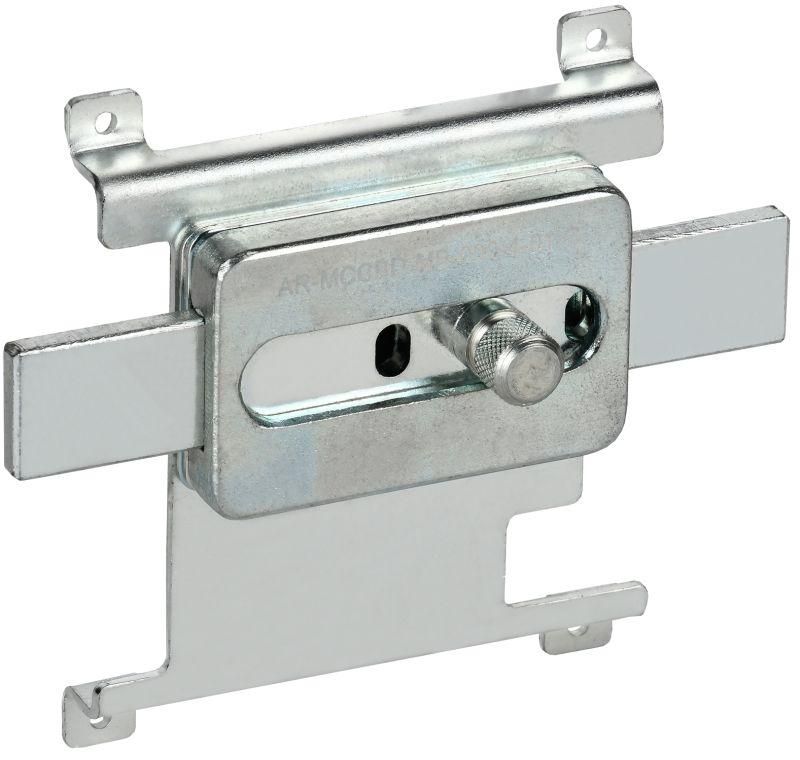

Блокировка механическая ARMAT для MCCB 4P, типоразмер S IEK (ИЭК) AR-MCCBD-MB-000-4-01-C

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер S от IEK (ИЭК), артикул ar-mccbd-mb-000-4-01-c, обеспечивает физическое запирание выключателя при переключении между основным и резервным питанием, предотвращая одновременное включение двух источников.

Назначение и область применения

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер S используется в системах ручного резервного питания (АВР) для исключения параллельной работы двух автоматических выключателей. Она применяется там, где требуется безопасная коммутация между сетью и генератором, дизель-генератором или другим источником резерва - например, на объектах ЖКХ, медицинских учреждениях, промышленных цехах и распределительных пунктах.

Технические характеристики

• Тип блокировки: механическая - работает за счёт физического препятствия, не требует внешнего питания;
• Совместима с автоматическими выключателями MCCB 4P типоразмер S;
• Не содержит электрических контактов - нет НЗ и НО контактов, что исключает риск отказа из-за повреждения цепей управления;
• Изготовлена в рамках серии ARMAT - соответствует требованиям к надёжности и долговечности, характерным для продукции IEK.

Совместимость и монтаж

Механическая блокировка устанавливается непосредственно на два автомата MCCB 4P типоразмер S, расположенные рядом. Для правильной установки необходимо:

• Убедиться, что выключатели имеют одинаковый типоразмер S и совпадают по габаритам корпуса;
• Фиксировать блокировку на заведённых креплениях, указанных в руководстве по эксплуатации выключателей IEK;
• Проверить свободный ход рычагов выключателей после монтажа - они должны перемещаться только в заданном порядке: один включён - другой заблокирован.

Безопасность и стандарты

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер S не имеет собственных сертификатов безопасности, так как является компонентом системы. Её применение соответствует нормам ПУЭ и ГОСТ Р 50030.2, которые требуют исключения параллельного включения источников питания. Установка должна выполняться в соответствии с проектом и с учетом требований энергонадзора.

Преимущества

• Полностью пассивна - не нуждается в питании, контроллере или датчиках;
• Высокая надёжность - отсутствие электроники снижает вероятность отказа;
• Защита от человеческой ошибки - невозможно случайно включить оба выключателя;
• Легко проверяется визуально - состояние блокировки видно без инструментов.

Ограничения применения

• Подходит только для автоматических выключателей MCCB 4P типоразмер S - несовместима с другими типоразмерами (M, L, XL) или моделями других брендов;
• Не поддерживает автоматические переключения - требует ручного действия оператора;
• Не предоставляет сигнализацию состояния - нельзя удалённо определить, заблокирован ли выключатель;
• Не рекомендуется для сред с высокой вибрацией без дополнительной фиксации - возможен люфт при длительной нагрузке.

Примеры использования

• Переключение с городской сети на дизель-генератор в больнице;
• Резервирование питания насосной станции водоснабжения;
• Обеспечение бесперебойного режима на участках производства с двумя входными кабелями;
• Системы АВР в административных зданиях с ручным управлением.

Практические советы

• Перед установкой сверьте типоразмер вашего MCCB - он должен точно соответствовать “S” (не путать с M или L);
• Устанавливайте блокировку сразу при сборке шкафа - проще добиться точного совмещения до монтажа проводов;
• Пометьте выключатели этикетками (“Основной”, “Резервный”) - это ускоряет работу персонала;
• Проверяйте действие блокировки перед первым включением - попробуйте включить оба автомата вручную; второй не должен двигаться;
• Не используйте силу при включении - если блокировка срабатывает слишком жестко, возможно, установлены не те модели или есть перекос.
