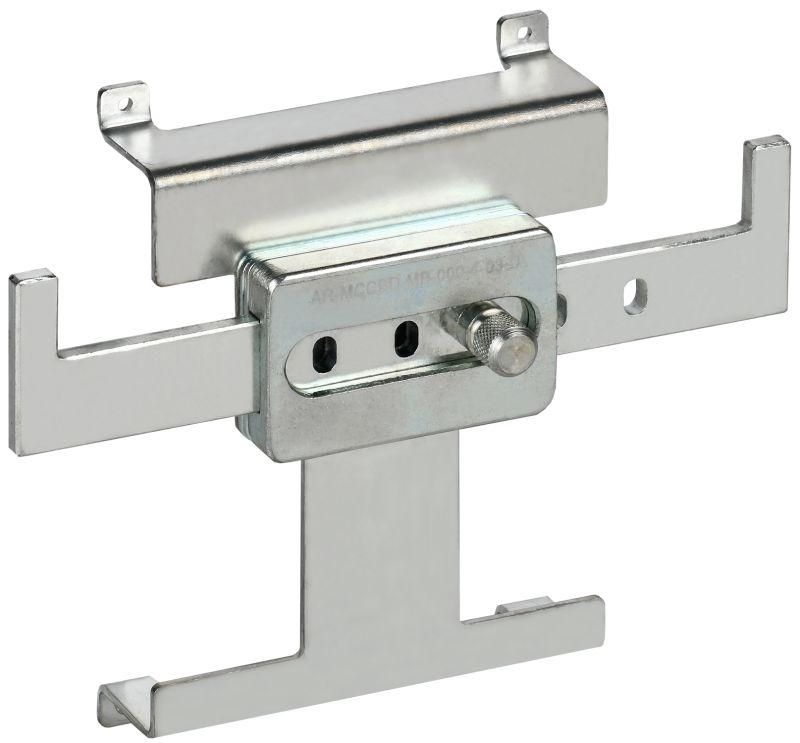

Механическая блокировка ARMAT для MCCB 4P типоразмер G - AR-MCCBD-MB-000-4-03-C IEK

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер G от IEK (ИЭК), артикул ar-mccbd-mb-000-4-03-c, обеспечивает физическое запирание одного из автоматических выключателей при использовании ручного ввода резервного питания, предотвращая одновременное включение двух источников.

Назначение и область применения

Механическая блокировка для автоматического выключателя MCCB 4P типоразмер G используется в системах с двумя источниками питания - основным и резервным - чтобы исключить параллельную работу этих источников. Она применяется в распределительных щитах, где требуется ручной переключатель между сетями, например, на объектах с критичной нагрузкой: больницы, серверные, промышленные участки, насосные станции.

Технические характеристики

• Тип блокировки: механическая - физическое препятствие, не требует внешнего питания;
• Совместима с автоматическими выключателями типа MCCB 4P типоразмер G;
• Не содержит электрических контактов - нет НЗ и НО контактов, полностью пассивная конструкция;
• Произведена в серии ARMAT компании IEK (ИЭК);
• Артикул: ar-mccbd-mb-000-4-03-c.

Совместимость и монтаж

Механическая блокировка устанавливается непосредственно на два автомата MCCB 4P типоразмер G одной серии - она фиксирует рычаги включения/выключения так, что один выключатель нельзя включить, пока другой находится во включенном положении. Монтаж выполняется после установки автоматов в шкаф, без сверления или доработки корпуса. Блокировка крепится на боковые поверхности аппаратов через защелки или болты, указанные в руководстве IEK по сборке ARMAT.

Безопасность и стандарты

Решение соответствует требованиям безопасности при работе с высоковольтными цепями: отсутствие электронных компонентов снижает риск отказа из-за помех или потери питания. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-2 для устройств коммутационной аппаратуры.

Преимущества

• Надежность - работает без электропитания, не выходит из строя при аварии сети;
• Простота - не требует настройки, диагностики или обслуживания;
• Совместимость - точно адаптирована под типоразмер G автоматов IEK серии ARMAT;
• Удобство проверки - визуально определить состояние блокировки можно без инструментов.

Ограничения применения

• Подходит только для автоматических выключателей MCCB 4P типоразмер G - не совместима с другими типоразмерами или моделями других производителей;
• Не поддерживает автоматическое переключение - требует ручного управления;
• Не имеет сигнализации - невозможно удаленно узнать, заблокирован ли выключатель;
• Не рекомендовано применять в условиях постоянной вибрации без дополнительной фиксации - возможен люфт креплений.

Примеры использования

• Переключение между городской сетью и дизель-генератором в жилом комплексе;
• Резервирование питания для технологической линии на заводе;
• Обеспечение безопасного режима работы в распределительных пунктах с несколькими входами.

Практические советы

• Перед установкой убедитесь, что автоматы установлены на одном уровне и имеют одинаковый шаг крепления - иначе блокировка не будет плотно прилегать;
• Проверьте, что механизм блокировки свободно перемещается до и после монтажа - не допускайте перекосов;
• На этикетках рядом с выключателями укажите, какой из них является основным, а какой - резервным, чтобы избежать ошибок при операциях;
• При замене автомата используйте тот же типоразмер G - даже небольшое отличие в габаритах сделает блокировку бесполезной.
