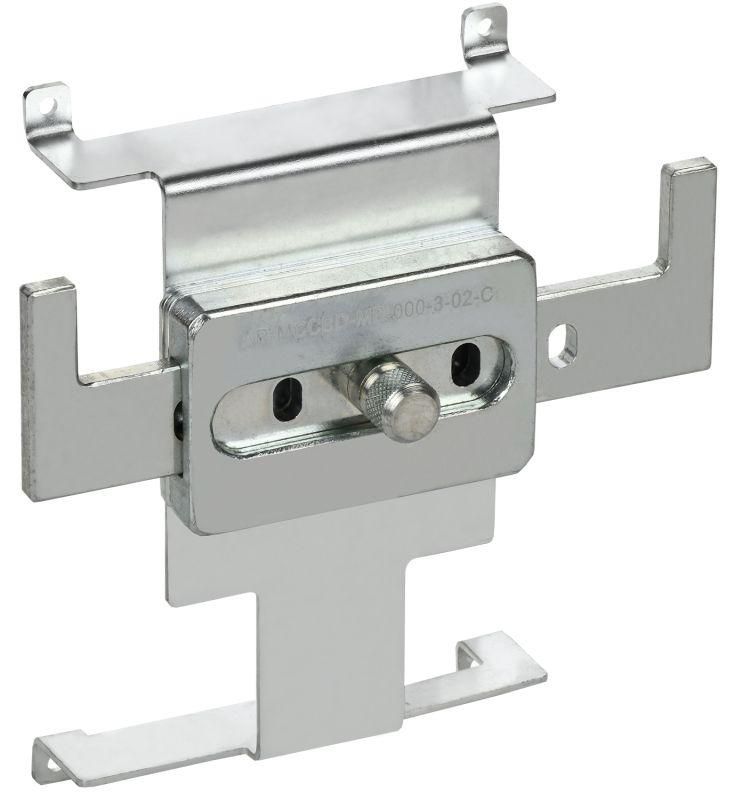

Блокировка механическая ARMAT для MCCB 3P типоразмер A, D IEK (ИЭК) AR-MCCBD-MB-000-3-02-C

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер A; D от IEK (ИЭК), артикул ar-mccbd-mb-000-3-02-c, обеспечивает физическое запирание одного из автоматических выключателей при использовании ручного ввода резервного питания, предотвращая одновременное включение двух источников.

Назначение и область применения

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер A; D используется в системах с ручным переключением между основным и резервным источниками питания. Она препятствует случайному включению обоих выключателей одновременно, что исключает риск параллельного соединения сетей и повышает безопасность обслуживания.

Подходит для установки на автоматические выключатели типа MCCB 3P типоразмера A и D серий ARMAT от IEK. Применяется в распределительных щитах объектов с резервированием питания: промышленные цеха, ЖКХ, медицинские учреждения, объекты энергообеспечения.

Технические характеристики

• Тип блокировки: механическая - физическое запирание без электроники и внешнего питания;
• Количество нормально замкнутых (НЗ) контактов: 0 - не имеет сигнализирующих контактов;
• Количество нормально открытых (НО) контактов: 0 - не передаёт сигналы в системы управления;
• Совместима с автоматическими выключателями MCCB 3P типоразмеров A и D;
• Работает в составе серии ARMAT от IEK.

Совместимость и монтаж

Механическая блокировка устанавливается непосредственно на два рядом расположенных автомата MCCB 3P одинакового типоразмера (A или D). Блокировка крепится через защёлки или болты, предусмотренные конструкцией корпуса выключателей. Установка требует совпадения габаритов и положения рычагов включения/выключения.

Перед монтажом проверьте, чтобы оба выключателя были одной модели и принадлежали к серии ARMAT. Не применяйте блокировку на выключателях других производителей или с другим типоразмером - это может нарушить функциональность.

Безопасность и стандарты

Устройство соответствует требованиям безопасности при работе с высоковольтными цепями. Механическая блокировка не содержит электронных компонентов, поэтому не подвержена сбоям от помех, перегрузок или потери питания. Соответствует принципам IEC 60947-2 для устройств коммутационной аппаратуры.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электроэнергии;
• Высокая надёжность - отсутствие контактов и электроники снижает вероятность отказа;
• Легко устанавливается и не требует специальных инструментов;
• Обеспечивает физическую гарантию взаимоблокировки - невозможно обойти вручную без демонтажа.

Ограничения применения

• Не поддерживает дистанционное управление или сигнализацию - не передаёт информацию о состоянии выключателей;
• Не совместима с автоматическими выключателями других типоразмеров (не A/D) или сторонних брендов;
• Не предназначена для автоматических систем АВР - только для ручного переключения;
• Требует точного совмещения осей рычагов на обоих выключателях - возможны сложности при смешанном наборе моделей.

Примеры использования

• Щит резервного питания в производственном цехе: основная сеть и дизель-генератор - блокировка prevents включение обоих источников одновременно;
• Жилой дом с автономным резервом: при отключении света оператор вручную переводит нагрузку - блокировка исключает ошибку;
• Клиника с двумя входами: одна линия от городской сети, вторая - от собственного трансформатора.

Практические советы

• Перед установкой убедитесь, что оба выключателя имеют одинаковый типоразмер (A или D) и установлены рядом с зазором не более 5–8 мм;
• Проверьте свободный ход рычагов - блокировка должна легко вставляться и не деформировать механизмы включения;
• После монтажа проведите тестовое переключение: включите один выключатель, попробуйте включить второй - он должен быть заблокирован;
• Не используйте блокировку в условиях повышенной вибрации без дополнительной фиксации - возможно ослабление крепления;
• При замене одного из выключателей - обязательно подберите аналогичную модель серии ARMAT, иначе блокировка перестанет работать.
