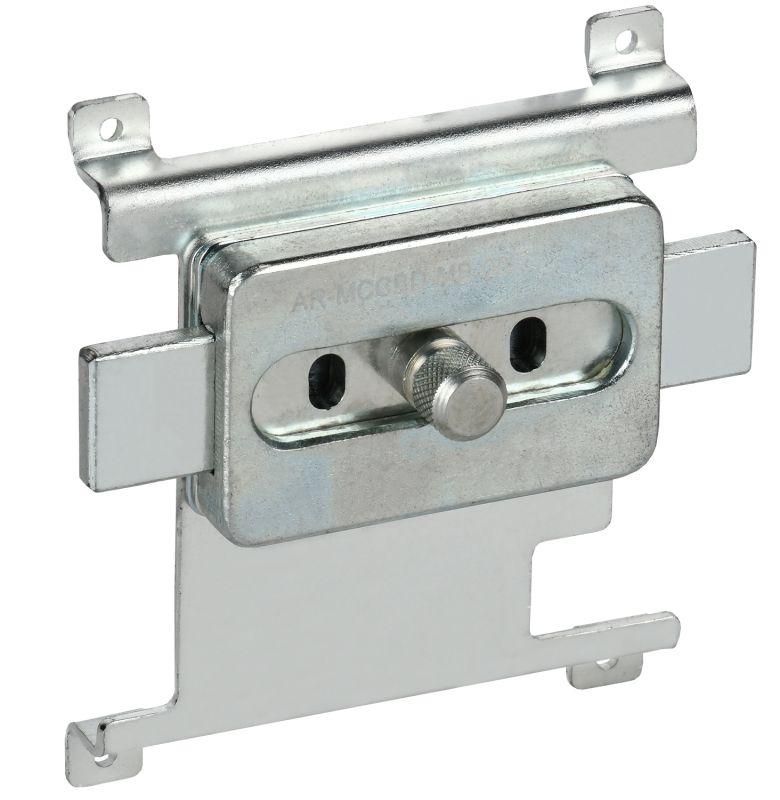

Механическая блокировка ARMAT для MCCB 3P типоразмер S - AR-MCCBD-MB-000-3-01-C IEK

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер S от IEK (ИЭК), артикул ar-mccbd-mb-000-3-01-c, обеспечивает физическое запирание выключателя при переключении между основным и резервным питанием, предотвращая одновременное включение двух источников.

Назначение и область применения

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер S используется в системах ручного резервного питания (АВР) для исключения параллельной работы двух автоматических выключателей. Она механически связывает два устройства - например, главный и резервный MCCB - так, что при включенном одном второй невозможно включить. Применяется в распределительных щитах на объектах с требованием бесперебойного энергоснабжения: промышленные цеха, ЖКХ, больницы, транспортная инфраструктура.

Технические характеристики

• Тип блокировки: механическая - работает за счёт физической связи, без электроники и питания;
• Совместима с автоматическими выключателями MCCB 3P типоразмер S;
• Не содержит электрических контактов - нет НЗ и НО контактов, не требует подключения проводов;
• Изготовлена в рамках серии ARMAT от IEK (ИЭК);
• Артикул: ar-mccbd-mb-000-3-01-c.

Совместимость и монтаж

Механическая блокировка устанавливается непосредственно на корпуса двух MCCB 3P типоразмер S, расположенных рядом. Для правильной установки необходимо:

• Убедиться, что оба выключателя имеют одинаковый типоразмер S;
• Выключатели должны быть установлены на DIN-рейке с минимальным зазором 5–8 мм между корпусами;
• Фиксирующие элементы блокировки совпадают с формой боковой поверхности выключателей - не требуется сверление или модификация оборудования;
• После установки проверьте свободное перемещение рычагов: при включении одного выключателя другой должен жестко блокироваться.

Безопасность и стандарты

Механическая блокировка соответствует требованиям безопасности, предъявляемым к устройствам АВР в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Отсутствие электрических компонентов снижает риск отказа из-за потери питания или помех. Устройство не создаёт дополнительную нагрузку на сеть.

Преимущества

• Надёжность - работа без электропитания, не зависит от состояния контрольной цепи;
• Простота - не требует настройки, программирования или обслуживания;
• Долгий срок службы - металлические детали устойчивы к вибрациям и перегрузкам;
• Совместимость с продукцией IEK (ИЭК) серии ARMAT - гарантия точного соединения и совмещения геометрии.

Ограничения применения

• Подходит только для MCCB 3P типоразмер S - несовместима с другими типоразмерами (M, L и т.д.) или выключателями других брендов;
• Не применяется в системах автоматического АВР - только для ручного переключения;
• Не обеспечивает сигнализацию положения - нельзя использовать для передачи сигналов в системы управления;
• Требует наличия двух выключателей, установленных вплотную друг к другу - не подходит для разнесённых шкафов.

Примеры использования

• Промышленный цех с двумя источниками питания: основной - от сети, резервный - от дизель-генератора; блокировка prevents одновременное включение;
• Жилой дом с автономным резервом: при отключении света оператор вручную переводит нагрузку через блокированные выключатели;
• Лифтовые шахты, где по нормам запрещено параллельное питание от двух сетей.

Практические советы

• Перед монтажом проверьте соответствие типоразмера вашего MCCB - он должен точно соответствовать “S” (не путать с M или L);
• Установите блокировку сразу после сборки щита - проще работать до подключения кабелей;
• Обязательно протестируйте работу: попробуйте включить один выключатель, затем - попытайтесь включить второй. Он должен быть заблокирован физически;
• На этикетках возле выключателей отметьте, какой из них “основной”, а какой “резервный” - блокировка не указывает направление переключения;
• При замене выключателя используйте аналогичный - изменение типа или производителя может нарушить совместимость с ar-mccbd-mb-000-3-01-c.
