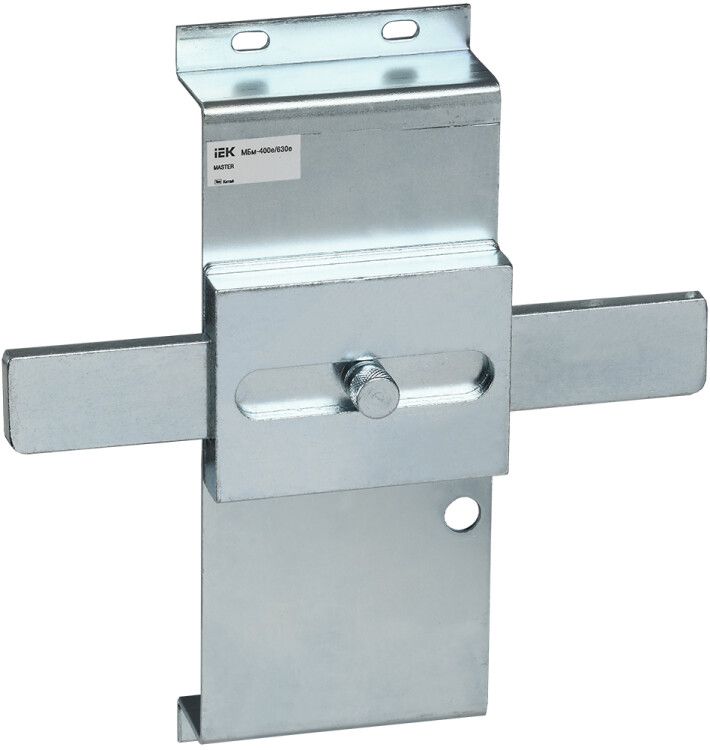

Блокировка механическая МБм-400е/630е для 2-х ВА88-39 MASTER с электронным расцепителем - SVA41D-BM-3-0400-02 IEK

Блокировка механическая МБм-400е/630е для ВА88-39 MASTER с электронным расцепителем обеспечивает безопасную работу систем автопереключения (АВР), предотвращая одновременное включение двух автоматических выключателей. Произведена компанией IEK, артикул sva41d-bm-3-0400-02.

Назначение и область применения

Блокировка механическая МБм-400е/630е для ВА88-39 MASTER используется в схемах автоматического ввода резерва (АВР) для исключения одновременного включения двух автоматических выключателей. Это необходимо, чтобы избежать параллельного питания нагрузки от двух источников - например, основной сети и резервного генератора. Устройство фиксирует один выключатель в положении «выключено», пока другой находится во включенном состоянии.

Технические характеристики

• Тип: механическая блокировка
• Функции: блокировка в положении «выключено» - да; блокировка отключения - да
• Способ монтажа: устанавливается непосредственно на корпус автомата ВА88-39 MASTER
• Рабочий температурный диапазон: от -40 C до +60 C
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Блокировка МБм-400е/630е совместима только с автоматическими выключателями серии ВА88-39 MASTER. Установка происходит напрямую на корпус устройства - никаких дополнительных креплений или адаптеров не требуется. Блокировка работает механически через защелки и рычаги, поэтому не требует внешнего питания. Для правильной работы важно, чтобы оба выключателя были установлены рядом и имели одинаковый тип крепления. Нельзя использовать с другими сериями автоматов, даже от IEK.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок низкого напряжения. Применяется в соответствии с ГОСТ Р 50030.2 и международными нормами IEC 60947-2. Механическая блокировка исключает случайное или преднамеренное включение обоих выключателей, снижая риск перегрузки, короткого замыкания и повреждения оборудования.

Преимущества

• Не требует электропитания - полностью механический принцип работы
• Высокая надежность: не подвержена сбоям от помех, скачков напряжения или отказов электроники
• Простой монтаж: устанавливается за несколько минут без инструментов
• Стойкость к экстремальным температурам - подходит для холодных и жарких помещений
• Долгий срок службы: гарантия 5 лет подтверждает прочность материалов и сборки

Ограничения применения

• Подходит только для автоматов ВА88-39 MASTER - несовместима с другими моделями, включая ВА88 других версий или другие серии IEK
• Не предназначена для управления более чем двумя выключателями одновременно
• Не рекомендуется применять в условиях постоянного воздействия открытых осадков или прямого попадания воды - хотя рабочий диапазон температур широкий, степень защиты IP не указана и не гарантирована
• Запрещено использовать в качестве единственной системы защиты - должна дополнять электронные и релейные системы АВР

Примеры использования

• Системы АВР в больницах, где питание переключается с городской сети на дизель-генератор
• Промышленные цеха с резервными источниками питания для критически важного оборудования
• Объекты ЖКХ, транспорта и связи, где недопустимо одновременное питание от двух сетей
• Складские комплексы с автономными источниками энергии

Практические советы

• Перед установкой проверьте, что оба выключателя ВА88-39 MASTER имеют одинаковое исполнение и расположены на одной шине или DIN-рейке с минимальным зазором
• При монтаже убедитесь, что рычаги блокировки свободно перемещаются - не должны задевать соседние элементы
• Не используйте силу при установке - механизм чувствителен к перекосам
• Проверяйте работоспособность блокировки после каждого обслуживания: включите один автомат, второй должен быть заблокирован
• Для удобства обслуживания можно отметить цветом или этикеткой, какой автомат является основным, а какой - резервным
