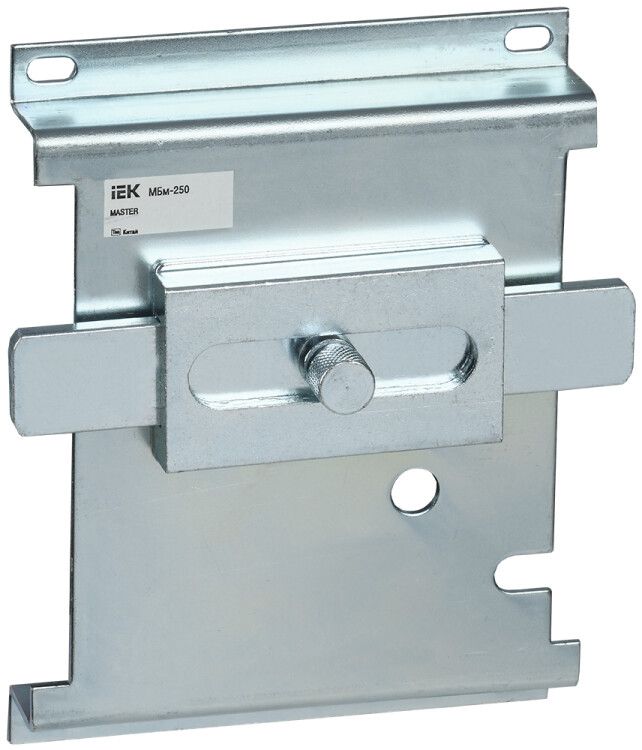

Блокировка механическая МБм-250 (МБм-35) для 2-х ВА88-35 MASTER - SVA30D-BM-3-0250-02 IEK

Блокировка механическая МБм-250 для 2-х ВА88-35 MASTER (МБм-35) обеспечивает безопасную работу схем автопереключения резерва (АВР), предотвращая одновременное включение двух автоматических выключателей. Этот элемент совместим с сериями Master и МАСТЕР бренда IEK и устанавливается напрямую на устройства.

Назначение и область применения

Блокировка механическая МБм-250 для 2-х ВА88-35 MASTER (МБм-35) предназначена для исключения возможности одновременного включения двух автоматических выключателей ВА88-35 в системах АВР. Это необходимо для защиты оборудования и персонала от коротких замыканий, вызванных параллельным питанием нагрузки от двух источников.

Подходит для установки в распределительных щитах промышленного и коммерческого назначения: на станциях, насосных пунктах, объектах ЖКХ, где требуется надёжная последовательная смена питания.

Технические характеристики

• Тип: механическая блокировка
• Функция: блокировка в положении «выключено» - да; блокировка отключения - да
• Способ монтажа: крепление непосредственно на корпус автомата ВА88-35
• Рабочий температурный диапазон: от -40 C до +60 C
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Блокировка МБм-250 для 2-х ВА88-35 MASTER (МБм-35) совместима только с автоматическими выключателями серии Master/МАСТЕР модели ВА88-35. Установка выполняется без инструментов: механизм фиксируется на передней панели двух смежных выключателей за счёт специальных зацепов.

Не требует подключения проводов. Для работы достаточно правильно расположить два ВА88-35 рядом друг с другом - блокировка автоматически соединяет их рычаги управления.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для промышленного применения. Соответствует нормам безопасности, регламентирующим использование механических блокировок в цепях с двойным питанием. Гарантия 60 месяцев подтверждает долговечность материалов и точность сборки.

Преимущества

• Обеспечивает физическое препятствие для одновременного включения - исключает человеческий фактор
• Устойчив к вибрациям и перепадам температур благодаря прочной металлической конструкции
• Не требует внешнего питания или электронных компонентов - работает всегда, даже при отключении сети
• Закрывает оба выключателя одним элементом - экономит место в шкафу

Ограничения применения

• Не подходит для других моделей автоматов - только для ВА88-35 из серии Master/МАСТЕР
• Не применяется в схемах с более чем двумя источниками питания
• Не предназначен для установки на автоматы с другими типами рукояток (например, поворотными или кнопочными)
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или химически активных сред

Примеры использования

• Щит АВР на трансформаторной подстанции: один ВА88-35 подключен к основному питанию, второй - к резервному генератору
• Система бесперебойного питания в производственном цеху: блокировка предотвращает попадание напряжения с двух сетей на одну нагрузку
• Жилые дома с резервным дизель-генератором: гарантирует, что при переводе на резерв не будет возникнуть опасный режим параллельного включения

Практические советы

• Перед установкой проверьте, чтобы оба ВА88-35 были установлены на DIN-рейке на одном уровне и без зазора между ними
• Убедитесь, что рукоятки обоих автоматов находятся в положении «Выкл» - тогда блокировка легко защёлкнется
• При обслуживании одного из автоматов - отключите оба, так как блокировка МБм-250 для 2-х ВА88-35 MASTER (МБм-35) физически связывает их механизмы
• Не используйте силу при установке - если деталь не защёлкивается, возможно, вы выбрали неверную модель или есть деформация корпуса автомата
