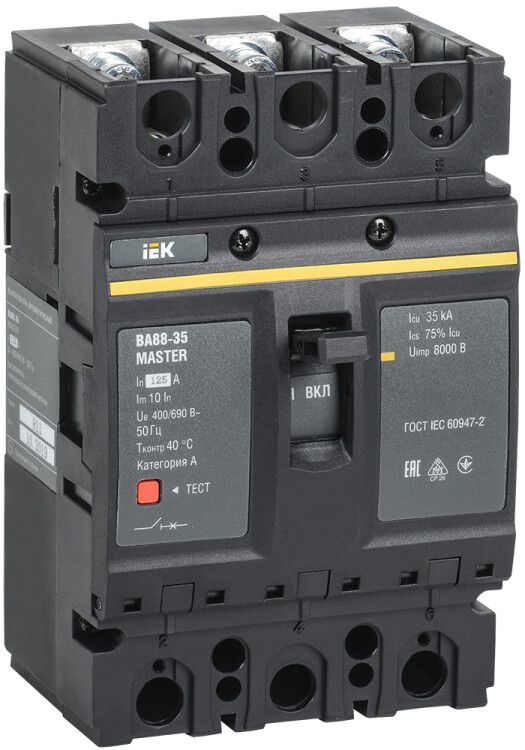

Автоматический выключатель ВА88-35 3Р 125А 35кА MASTER IEK - SVA30-3-0125-02

Автоматический выключатель 3-полюсный 125А 35кА ВА88-35 от IEK - надёжное устройство для защиты трёхфазных электросетей от перегрузок, коротких замыканий и просадок напряжения. Устройство выполнено в литом корпусе, рассчитано на длительную работу в суровых условиях и подходит для монтажа на плате в щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель 3-полюсный 125А 35кА ВА88-35 защищает электрические сети от:

• токов перегрузки - когда нагрузка превышает допустимую продолжительное время;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - предотвращает повреждение оборудования при просадках.

Применяется в промышленных щитах: на входе в оборудование, на линиях питания двигателей, конвейеров, насосов, компрессоров. Подходит для систем с переменным током частотой 50 Гц и напряжением до 400 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 35 кА - максимальный ток КЗ, который устройство может безопасно отключить.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначена модель.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка тепловой защиты: 1250 А - порог срабатывания при длительной перегрузке; уставка выше номинала для исключения ложных срабатываний.
• Уставка магнитного расцепителя: 10In = 1250 А - срабатывает при кратковременных скачках тока, равных десятикратному номинальному значению.
• Частота: 50 Гц - совместим с сетями стандарта РФ и стран СНГ.
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды. Применяется внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, устойчив к влажности и колебаниям температуры в помещениях с контролируемым микроклиматом.
• Механическая износостойкость: 7000 циклов - количество операций включения/выключения, которые выдержит механизм без потери работоспособности.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Индикация: есть - положение рычага показывает состояние: “I” - включён, “O” - выключен, среднее положение - сработал.
• Тип подключения: винтовое - зажимы для медных жил сечением до 50 мм2 (по стандарту IEC 60947-2).
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой панели, не требует DIN-рейки.
• Тип привода: электрический - позволяет удалённо управлять через внешние устройства (например, моторный привод - опционально).
• Тип элемента управления: рычажковый - удобный для ручного включения/отключения.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 125А 35кА ВА88-35 не устанавливается на DIN-рейку. Для монтажа требуется подготовить отверстия в панели согласно габаритам устройства. Монтаж выполняется с помощью четырёх крепёжных отверстий. Подключение - винтовые зажимы: фазы L1, L2, L3, N (если используется), заземление - отдельно. Обязательно использовать клеммы с подходящим сечением жил - рекомендовано 16–50 мм2. Нельзя затягивать клеммы с усилием более указанного в документации - риск повреждения контактной группы.

Опционально можно установить моторный привод для дистанционного управления - он крепится сверху и требует отдельного источника питания 24…230 В AC/DC.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2. Конструкция обеспечивает безопасное отключение даже при максимальной отключающей способности 35 кА. Защита от недопустимого снижения напряжения предотвращает запуск оборудования при аварийных просадках, что снижает риск повреждения чувствительных компонентов.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с высокими токами КЗ.
• Термомагнитный расцепитель - сочетание точной защиты от перегрузок и быстрого отключения при КЗ.
• Широкий диапазон рабочих температур (-40...+60 C) - надёжная работа в холодных цехах и жарких помещениях.
• Индикация состояния - легко определить причину отключения: сработала защита или человек выключил вручную.
• Поддержка модульных дополнений - возможность установки моторного привода и других функциональных модулей на месте.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP30 не защищает от влаги, пыли и брызг.
• Не подходит для сетей с напряжением выше 400 В - максимальное рабочее напряжение 400 В, хотя серия MASTER поддерживает до 690 В, эта конкретная модель - только 400 В.
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или блокировки без внешних решений.
• Требует специального монтажа на плате - не совместим со стандартными DIN-рейками, что усложняет замену в существующих щитах.
• Уставка тепловой защиты задана жестко - пользователь не может её изменить, она фиксирована на 1250 А.

Примеры использования

• Щит питания станка с ЧПУ - защита от перегрузки двигателя и просадок напряжения.
• Вводной автомат в промышленном шкафу конвейера - отключение при КЗ в линии передачи.
• Распределительный щит насосной станции - управление и защита трёхфазного насоса мощностью до 55 кВт.
• Оборудование в холодильных камерах - благодаря UHL3 исполнению работает при -30C.

Практические советы

• При замене старого автомата проверьте, чтобы новое устройство имело аналогичный способ крепления - ВА88-35 не заменяет модели на DIN-рейке без доработки щита.
• При монтаже используйте калиброванный ключ - переусилие при затяжке винтов приведёт к выходу из строя контактной системы.
• Если нужна дистанционная командировка - выбирайте версию с моторным приводом, но учтите необходимость подачи на него отдельного питания.
• Для обслуживания - всегда отключайте питание перед доступом к клеммам, даже если рычаг в положении “O”: возможна индуктивная ЭДС в цепях с двигателями.
• Проверяйте соответствие сечения кабеля - для 125 А минимум 35 мм2 меди, лучше 50 мм2 для долговечности.
