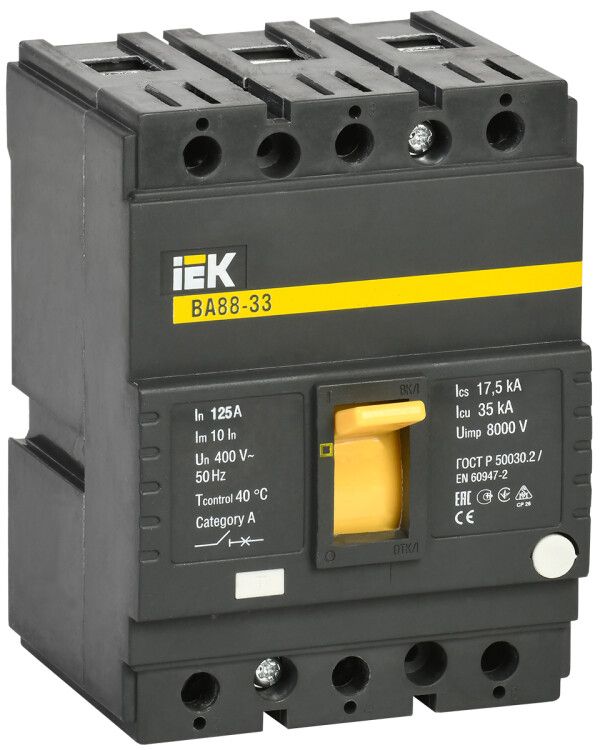

Автоматический выключатель ВА88-33 3Р 125А 35кА - SVA20-3-0125 IEK

Автоматический выключатель 3-полюсный 125А 35кА ВА88-33 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Этот аппарат используется в промышленных электроустановках с напряжением до 400 В и обеспечивает надёжную работу при высоких токах КЗ. Артикул sva20-3-0125 соответствует модели ВА88-33, которая отличается компактностью и совместимостью с DIN-рейкой.

Назначение и область применения

Автоматический выключатель 3-полюсный 125А 35кА ВА88-33 применяется для защиты трёхфазных сетей в промышленных условиях. Он защищает оборудование от повреждений при перегрузках, коротких замыканиях и аварийном падении напряжения. Также подходит для частых оперативных включений и отключений - например, при запуске двигателей, управлении конвейерами или работе станков. Устройство устанавливается в распределительных щитах на предприятиях, в цехах, на объектах ЖКХ и энергообеспечения.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 3 - защита всех фаз трёхфазной сети одновременно;
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - максимум для работы в переменном токе (AC);
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ);
• Уставка магнитного расцепителя: 10In - отключение происходит при токе в 10 раз выше номинала (1250 А);
• Диапазон установки расцепителя перегрузки: до 1250 А - предельное значение, которое может быть задано для теплового расцепления;
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды или пыли;
• Способ подключения: винтовые зажимы - надёжное механическое соединение с медными жилами;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и повышенной влажности;
• Тип привода: ручной рычажковый - управление через внешний рычаг; возможна установка моторного привода дополнительно;
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже установленного порога;
• Монтаж: на DIN-рейку - совместим с типовыми металлическими рейками шириной 35 мм;
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-001 П18461115-2009.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 125А 35кА ВА88-33 легко монтируется на стандартную DIN-рейку благодаря специальным крепёжным скобам. Подключение силовых проводов осуществляется через винтовые зажимы - рекомендуется использовать многожильные или одножильные медные провода сечением до 50 мм2. Для точного монтажа проверьте соответствие габаритов устройства месту установки - он компактен, но требует свободного пространства вокруг для теплоотвода. Монтажная плата не требуется - устройство не является печатным модулем, а устанавливается в щите как классический автомат.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 125А 35кА ВА88-33 соответствует требованиям ГОСТ Р 50030.2 и отвечает международному стандарту IEC 60947-2. Наличие расцепителя минимального напряжения обеспечивает защиту оборудования от некорректной работы при проседании сети. Высокая отключающая способность (35 кА) гарантирует безопасность даже при серьёзных авариях. Однако степень защиты IP30 исключает использование во влажных помещениях без дополнительной защиты корпуса щита.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов других отечественных производителей, экономит место в щитах;
• Встроенный расцепитель минимального напряжения - защищает чувствительную нагрузку без дополнительных устройств;
• Поддержка моторного привода - возможность удалённого управления;
• Простая установка дополнительных модулей - расширяемая функциональность;
• Долгий срок службы - 15 лет при правильной эксплуатации;
• Надёжное винтовое подключение - минимизирует риск нагрева и окисления контактов.

Ограничения применения

• Не предназначен для использования вне закрытых щитов - IP30 не защищает от влаги и пыли;
• Не подходит для постоянных токов (DC) - только для переменного тока AC;
• Максимальный ток перегрузки ограничен 1250 А - нельзя применять там, где ожидаются импульсы выше этого значения;
• Требуется регулярная проверка затяжки винтов - особенно после первых нескольких включений;
• Не рекомендован для установки в условиях постоянной вибрации без демпферов - возможен износ механизмов.

Примеры использования

• Защита главного входа в промышленный станок с асинхронным двигателем;
• Распределительный щит на заводе с несколькими линиями питания;
• Щитовая в цехе с конвейерной системой, где важна защита от просадки напряжения;
• Объекты ЖКХ - насосные станции, системы вентиляции;
• Энергопринимающие пункты с высокой вероятностью КЗ - например, рядом с сварочными установками.

Практические советы

• Выбирая автоматический выключатель 3-полюсный 125А 35кА ВА88-33, убедитесь, что номинальный ток нагрузки не превышает 125 А - лучше иметь запас 10–20%
;
• Проверьте посадочные размеры перед монтажом - хотя устройство стандартизировано, некоторые старые щиты имеют нестандартные рейки;
• При использовании моторного привода укажите это при заказе - он устанавливается как опция;
• Не допускайте попадания влаги внутрь щита - IP30 не спасёт от брызг или конденсата;
• После монтажа выполните тестовое отключение - проверьте плавность хода рычага и быстроту реакции на КЗ (при наличии тестового кнопочного устройства).
