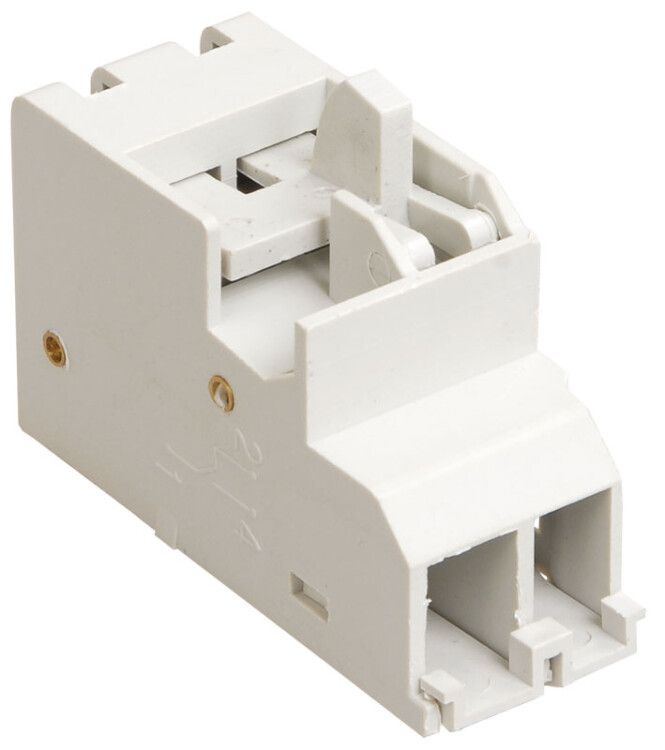

Дополнительный контакт ДК-125(160)А - SVA10D-DK-1 IEK

Дополнительный контакт ДК-125(160)А от IEK (ИЭК) — компонент для передачи сигнала о состоянии силовых контактов модульного автоматического выключателя. Артикул sva10d-dk-1 используется в системах управления и контроля, где важно знать, включен или отключен автомат. Этот контакт совместим с сериями KARAT и устанавливается непосредственно на аппарат.

Назначение и область применения

Дополнительный контакт ДК-125(160)А передает информацию о положении силовых контактов автоматического выключателя: включено или отключено. Он не управляет нагрузкой, а лишь сигнализирует её состояние. Применяется в панелях управления, системах автоматизации, на объектах с удалённым контролем — например, в щитах зданий, на производстве, в системах освещения или вентиляции. Подходит для работы с автоматическими выключателями серии KARAT.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный коммутируемый ток: 10 А
• Род тока: Только переменный (AC)
• Степень защиты: IP00 — без защиты от внешних воздействий, работает только внутри закрытой панели
• Климатическое исполнение: УХЛ3 — допустимо использование в помещениях с умеренным климатом, температурой от −40°C до +40°C
• Количество контактов: 0 НО (нормально открытых), 0 NC (нормально замкнутых), 0 переключателей неисправности — контакт не имеет фиксированных состояний, активируется механически через движение рычага автомата
• Способ монтажа: На аппарат — крепится непосредственно к корпусу автоматического выключателя
• Вид привода: Ручной — срабатывает за счёт движения механизма автомата, не требует внешнего питания

Совместимость и монтаж

Дополнительный контакт ДК-125(160)А устанавливается исключительно на модульные автоматические выключатели серии KARAT от IEK. Монтаж выполняется вручную: контакт плотно фиксируется на специальном креплении боковой поверхности аппарата. Перед установкой проверьте соответствие модели автомата — контакт не подходит к другим сериям или брендам. После монтажа контакт не требует регулировки — он срабатывает автоматически при каждом включении/отключении автомата.

Безопасность и стандарты

Дополнительный контакт ДК-125(160)А соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Работает в рамках класса безопасности II. Не содержит опасных материалов. Учитывайте степень защиты IP00 — контакт не защищён от пыли, влаги и случайного прикосновения, поэтому обязательно используйте его только внутри герметичных распределительных шкафов.

Преимущества

• Простая механическая связь с автоматом — нет необходимости в сложной проводке или питании
• Высокая надёжность: срабатывает точно при любом изменении положения силовых контактов
• Не требует обслуживания после установки
• Совместим с широким спектром автоматических выключателей KARAT
• Поддерживает сигналы для PLC, пультов управления и световой индикации

Ограничения применения

• Не применяется в цепях постоянного тока — только для AC
• Запрещена установка вне электрошкафа из-за степени защиты IP00
• Не подходит для автоматов других серий (например, ABB, Schneider, Legrand)
• Не обеспечивает аварийную сигнализацию — не реагирует на отказ автомата, только на его рабочее положение
• Не имеет собственных контактов НО/NC — функционал ограничен только механическим перемещением

Примеры использования

• Сигнализация включения/отключения автомата на панели управления насосной станции
• Подключение к ЛПУ (локальному пульту управления) в цехе для отображения состояния оборудования
• Интеграция в систему SCADA для сбора данных о работе автоматических выключателей
• Связь с реле времени или таймером, который запускает процесс только при включённом автомате

Практические советы

• Перед установкой убедитесь, что ваш автомат — именно модель KARAT. Контакт ДК-125(160)А не подойдёт к другим типам даже от IEK.
• При монтаже не перегибайте провода, идущие к контакту — они рассчитаны на малые токи и легко повреждаются.
• Используйте этот контакт только для сигнализации, а не для управления мощными нагрузками — максимальная коммутационная способность 10 А.
• Проверяйте соединения периодически: хотя контакт не требует обслуживания, окисление контактов в пыльной среде может нарушить работу сигнала.
• Если нужна защита от пыли и влаги — выбирайте другие решения, например, контакты с IP65 или IP67.
