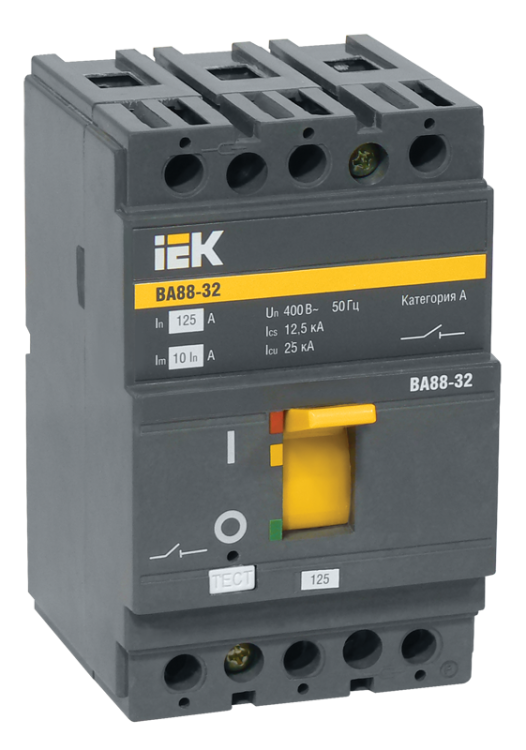

Выключатель автоматический 3п 25А 25кА ВА 88-32 KARAT IEK SVA10-3-0025 SVA10-3-0025-R

Автоматический выключатель 3-полюсный 25А 25кА ВА88-32 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-32 из серии KARAT подходит для установки в распределительных щитах промышленных объектов и обеспечивает надёжную коммутацию при нагрузке до 25 А. Артикулы sva10-3-0025 и sva10-3-0025-r соответствуют одному типу устройства.

Назначение и область применения

Автоматический выключатель 3-полюсный 25А 25кА ВА88-32 защищает трёхфазные сети переменного тока от аварийных ситуаций: перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Устройство также позволяет вручную включать и отключать цепь - например, при обслуживании оборудования. Применяется в промышленных щитах: на станках, конвейерах, насосных группах, системах вентиляции и других объектах с трёхфазными потребителями. Подходит для условий эксплуатации в помещениях с умеренным климатом.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: электромагнитный и тепловой - реагирует на КЗ (быстро) и перегрузку (с задержкой).
• Уставка срабатывания магнитного расцепителя: 500 А - сработает при токе выше этого значения, даже если он длится доли секунды.
• Диапазон регулировки расцепителя КЗ: 500 А - уставка жестко задана, не подлежит изменению.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения, предотвращая запуск оборудования при нестабильном питании.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от -40 C до +50 C, в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений.
• Тип изделия: выключатель автоматический в литом корпусе - прочная, герметичная конструкция, не требующая обслуживания.
• Монтаж на DIN-рейку: да - устанавливается на стандартную рейку шириной 35 мм.
• Способ монтажа: монтажная плата - совместим с панелями, где предусмотрено крепление через отверстия или DIN-рейку.
• Вид привода: ручной - управление осуществляется рычагом, без автоматических механизмов.
• Моторный привод: да - возможно подключение внешнего электропривода для удалённого управления (не в комплекте).
• Количество вспомогательных контактов: 0 - нет контактных групп для сигнализации состояния (вкл/выкл); при необходимости требуется дополнительное оборудование.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 25А 25кА ВА88-32 монтируется на стандартную DIN-рейку 35 мм, что соответствует большинству промышленных щитов. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением 0,5–25 мм2. Обязательно соблюдать момент затяжки, указанный в документации производителя. Наличие моторного привода позволяет подключить внешний электропривод для дистанционного управления - однако сам привод не входит в комплект и должен приобретаться отдельно. Отсутствие вспомогательных контактов исключает возможность прямой передачи сигнала о состоянии выключателя в систему автоматизации - для этого нужен модуль расширения.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 25А 25кА ВА88-32 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция выполнена в соответствии с классом безопасности II - двойная изоляция и отсутствие доступа к токоведущим частям при установленном корпусе. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от попадания воды или пыли - поэтому устройство нельзя устанавливать вне закрытых щитов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мест с высокими токами КЗ, например, рядом с трансформаторами.
• Защита по минимальному напряжению - предотвращает некорректный запуск оборудования после перебоев питания.
• Широкий диапазон рабочих температур (-40…+50 C) - надёжно работает в холодных цехах, на открытых площадках с щитами.
• Литой корпус - долговечен, не требует техобслуживания, устойчив к механическим воздействиям.
• Поддержка моторного привода - позволяет реализовать автоматизированные системы управления без замены аппарата.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC).
• IP20 не допускает установку во влажных, пыльных или наружных условиях - обязательно использование в закрытых щитах.
• Отсутствие вспомогательных контактов - невозможно получить сигнал о положении выключателя без дополнительных устройств.
• Фиксированная уставка магнитного расцепителя (500 А) - нельзя настраивать чувствительность под специфические нагрузки.
• Не предназначен для частого ручного включения/отключения - не является аппаратом управления, а лишь защитным устройством.

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с мощностью до 11 кВт.
• Система вентиляции: отключение при падении напряжения, чтобы двигатель не работал на “провалах”.
• Конвейерная линия: защита от КЗ в случае повреждения кабеля.
• Насосная группа: обеспечение отключения при аварийном снижении напряжения, предотвращающее гидроудары.

Практические советы

• При выборе автомата проверьте, что расчетный ток нагрузки не превышает 25 А - лучше иметь запас 10–20%.
• Убедитесь, что DIN-рейка в вашем щите имеет стандартную ширину 35 мм - иначе установка невозможна.
• Если вам нужна сигнализация состояния (включен/отключен), выбирайте модель с вспомогательными контактами или используйте отдельный реле контроля.
• Для дистанционного управления подберите совместимый моторный привод - он устанавливается сверху, не меняя основной функционал.
• Не используйте этот выключатель как рубильник - частые ручные операции снизят срок службы механизма.
• Проверьте температуру окружающей среды в месте установки - при температуре ближе к -40 C возможны трудности с включением, особенно при старении аппарата.
