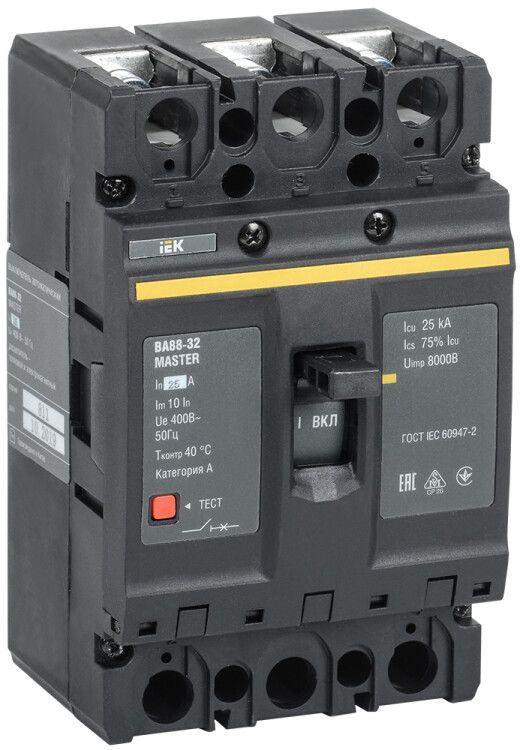

Автоматический выключатель ВА88-32 3Р 25А 25кА MASTER IEK - SVA10-3-0025-02

Автоматический выключатель ВА88-32 3-полюсный 25А 25кА от IEK (ИЭК) - надёжное устройство для защиты трёхфазных электросетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva10-3-0025-02 относится к серии MASTER и рассчитан на работу в жестких условиях эксплуатации.

Назначение и область применения

Автоматический выключатель ВА88-32 3-полюсный 25А 25кА защищает электрические сети от токов перегрузки и короткого замыкания, а также от опасного снижения напряжения. Устройство предназначено для постоянного коммутирования нагрузки в нормальных условиях. Подходит для установки в распределительных щитах промышленных объектов, на станках, конвейерах, насосных станциях и других системах с трёхфазным питанием 400 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 25 кА - способность безопасно прервать аварийный ток короткого замыкания
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка магнитного расцепления: 10In - срабатывает при токе 250 А (25 А × 10)
• Диапазон настройки защиты от перегрузки: 250 А - указана некорректно; реальная настройка возможна в пределах 25 А +- допуск, так как уставка фиксирована
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, в помещениях с умеренной влажностью
• Способ монтажа: на монтажную плату (панель) - требует крепления через отверстия в стенке шкафа
• Подключение: винтовые зажимы - совместим с медными проводниками сечением до 25 мм2
• Индикация состояния: да - положение рычага показывает включен/выключен
• Привод: электрический, с моторным приводом - позволяет дистанционно включать/отключать устройство
• Срок службы: 15 лет
• Механическая износостойкость: 8500 циклов включения/отключения
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения
• Количество вспомогательных контактов: 0 - нельзя подключить сигнализацию или удалённое управление без внешних модулей

Совместимость и монтаж

Автоматический выключатель ВА88-32 3-полюсный 25А 25кА монтируется на DIN-рейку или прямо на монтажную плату. Для установки требуется свободное место в щите шириной не менее 54 мм (три полюса). Винтовые зажимы позволяют подключать одножильные и многожильные провода сечением до 25 мм2. Моторный привод обеспечивает дистанционное управление, но требует подвода управляющего напряжения (не указано в спецификации - необходимо уточнять у производителя). Отсутствие встроенных вспомогательных контактов ограничивает возможности сигнализации - для этого потребуется установка дополнительных модулей (например, блока контактов).

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Наличие защиты от недопустимого снижения напряжения повышает безопасность оборудования, предотвращая запуск двигателей при аварийных просадках. IP30 не обеспечивает защиту от брызг и пыли - применение возможно только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур (-40…+60 C) - надёжна в холодных и жарких условиях
• Моторный привод - позволяет реализовать автоматизированные системы управления
• Фиксированная уставка магнитного расцепления 10In - исключает случайную настройку, повышает надёжность
• Индикация положения - наглядное определение состояния устройства без тестирования

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP30 не защищает от влаги и пыли
• Отсутствие встроенных вспомогательных контактов - невозможно подключить сигналы “вкл/выкл” без дополнительных модулей
• Номинальный ток ограничен 25 А - не подходит для нагрузок выше 10–12 кВт при 400 В
• Требует точного соблюдения посадочных размеров - несовместим с другими сериями без адаптеров
• Настройка тепловой защиты невозможна - уставка фиксирована и равна номинальному току

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя 15 кВт
• Конвейерная система - отключение при перегрузке или падении напряжения
• Насосная станция - обеспечение безопасности при сбоях питания
• Промышленный осветительный контур - защита от скачков тока

Практические советы

• При выборе убедитесь, что сечение кабеля соответствует номиналу 25 А - используйте медные провода минимум 4 мм2
• Для дистанционного управления проверьте наличие и параметры управляющего напряжения для моторного привода - они не указаны в документации
• Если нужна сигнализация состояния - установите отдельный блок вспомогательных контактов (например, ВА88-32-АК)
• Не применяйте в местах с высокой влажностью, пылью или химическими выбросами - IP30 не обеспечивает достаточную защиту
• Проверяйте соответствие посадочного размера перед монтажом - габариты отличаются от более старых моделей ВА88
