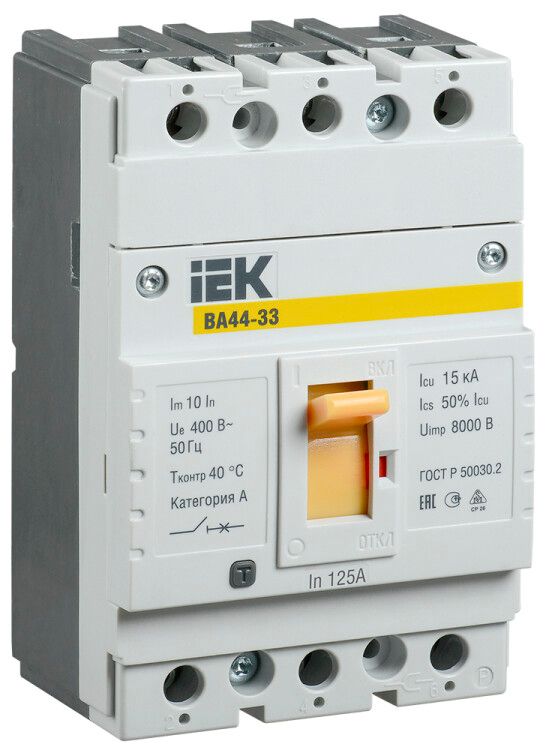

Автоматический выключатель ВА44 33 3Р 125А 15кА - SVA4410-3-0125 IEK

Автоматический выключатель ВА44 33 от IEK - трёхполюсное коммутационное устройство с номинальным током 125 А и отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство устанавливается на монтажную плату и применяется в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА44 33 защищает электрические сети от аварийных ситуаций: перегрева из-за длительной перегрузки, пробоя между фазами и внезапного падения напряжения ниже допустимого уровня. Также он позволяет вручную включать и отключать нагрузку - например, при обслуживании или ремонте. Подходит для установки в щитах станков, конвейеров, насосных систем и других промышленных объектов с переменным током до 400 В.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях с напряжением до этого значения, включая 380 В трёхфазных систем.
• Номинальный ток: 125 А - максимальный постоянный ток, который выдерживает автомат без срабатывания.
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителей: электромагнитный (для быстрого отключения при КЗ) и тепловой (для реакции на долгую перегрузку).
• Защита по минимальному напряжению: да - автомат отключится, если напряжение упадёт ниже порогового значения, предотвращая запуск оборудования при нестабильном питании.
• Защита от замыканий на землю: да - реагирует на утечку тока в землю, что повышает безопасность при работе с металлическими корпусами.
• Степень защиты IP30 - защищён от доступа пальцев и предметов более 2,5 мм, но не герметичен; не предназначен для открытой установки вне шкафа.
• Способ монтажа: монтажная плата - крепится болтами к жесткой поверхности, не требует DIN-рейки.
• Срок службы: 15 лет - рассчитан на продолжительную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель ВА44 33 имеет винтовые зажимы для подключения проводов - подходят медные жилы сечением, соответствующим току 125 А (обычно 25–35 мм2). Монтаж выполняется на горизонтальной плите или панели с помощью четырёх крепёжных отверстий. Для правильной работы требуется свободное пространство вокруг устройства для теплоотвода. Нельзя устанавливать рядом с источниками высоких температур или в местах с частыми механическими воздействиями. Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации состояния автомата - для контроля потребуется внешнее оборудование.

Безопасность и стандарты

Автоматический выключатель ВА44 33 соответствует требованиям ГОСТ Р 50030.2, которые регламентируют надёжность, термическую и электродинамическую стойкость аппаратов. Защита от замыканий на землю и минимального напряжения обеспечивает соответствие современным нормам безопасности в промышленных условиях. Применение в соответствии с инструкцией гарантирует выполнение требований ПУЭ.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для мощных промышленных сетей с большими токами КЗ.
• Две функции защиты - сочетание теплового и электромагнитного расцепления обеспечивает точное срабатывание как при перегрузке, так и при КЗ.
• Встроенная защита от просадки напряжения - предотвращает самопроизвольный запуск оборудования после восстановления питания.
• Наличие защиты от утечек на землю - усиливает безопасность при использовании в средах с повышенной влажностью или металлическими конструкциями.
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации снижают затраты на замену.

Ограничения применения

• Не предназначен для установки в открытом виде - степень защиты IP30 не защищает от воды, пыли и брызг; обязательно использование внутри закрытого щита.
• Требует жёсткой монтажной плиты - нельзя крепить на гибкие или деформируемые поверхности.
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы “включен/выключен” к системам автоматизации без дополнительных модулей.
• Подключение только через винтовые зажимы - не совместим с быстросъёмными клеммами или штекерными решениями.
• Не рекомендован для частого ручного включения/отключения - механизм рычажкового привода рассчитан на несколько тысяч циклов, но не на ежедневную интенсивную эксплуатацию.

Примеры использования

• Щитовая автоматика на заводе: защита трёхфазного двигателя конвейера мощностью до 55 кВт.
• Групповое отключение насосной станции при падении напряжения ниже 320 В.
• Распределительный щит в цехе с металлорежущими станками, где возможны импульсы тока при старте двигателей.
• Линии питания сварочных аппаратов с высокими пусковыми токами, требующие надёжной защиты от КЗ.

Практические советы

• Выбирая автомат ВА44 33, проверьте посадочные отверстия на вашей монтажной плате - они должны точно совпасть с габаритами корпуса.
• Перед подключением убедитесь, что сечение кабеля соответствует току 125 А - слишком тонкий провод вызовет нагрев и выход из строя даже исправного автомата.
• Не используйте этот автомат вместо УЗО в жилых помещениях - хотя есть защита от утечек, он не является полноценным устройством защитного отключения по току утечки.
• Проверяйте состояние контактных групп каждые 2–3 года при профилактике - особенно важно при часто включаемых нагрузках.
• При необходимости сигнализации состояния подключите внешний указатель положения или реле контроля - автомат ВА44 33 не передаёт информацию о своём состоянии самостоятельно.
