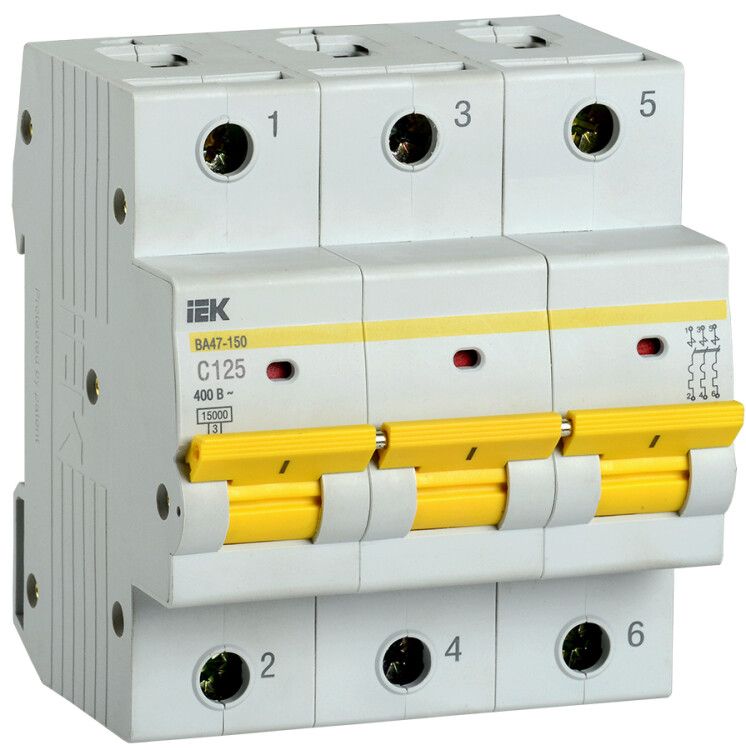

Выключатель автоматический трехполюсный ВА47-150 125А C 15кА KARAT | MVA50-3-125-C IEK

Автоматический выключатель модульный трехполюсный 125А 15кА характеристика C ВА47-150 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит для установки в щитах жилых, коммерческих и промышленных объектов, обеспечивая надежную работу при нагрузках до 125 А.

Назначение и область применения

Автоматический выключатель ВА47-150 защищает распределительные и групповые цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в вводно-распределительных устройствах (ВРУ), этажных щитах, на производствах и в объектах инфраструктуры. Подходит для защиты силовых линий, двигателей, освещения и другого оборудования, работающего при напряжении до 400 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальная отключающая способность: 15 кА - максимальный ток КЗ, который выключатель способен безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Род тока: переменный (AC), частота 50 Гц
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды; подходит только для внутренней установки в закрытых щитах
• Ширина по модулям: 4,5 модуля - занимает 81 мм места на DIN-рейке
• Способ монтажа: на DIN-рейку 35 мм
• Гарантийный срок: 12 лет

Совместимость и монтаж

Автоматический выключатель ВА47-150 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми популярными щитами, использующими эту систему. Для подключения используются клеммы с зажимом на медные провода сечением до 50 мм2. Убедитесь, что входной и выходной кабели имеют одинаковое сечение и плотно затянуты - слабый контакт вызывает нагрев и преждевременный отказ. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C.

Безопасность и стандарты

Автоматический выключатель ВА47-150 соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для использования в сетях с TN-S, TN-C-S и TT системами заземления. Отключение происходит при достижении порога тока, исключая риск возгорания от перегрузки. Наличие механического указателя положения ("ON/OFF") позволяет визуально контролировать состояние аппарата.

Преимущества

• Высокая предельная отключающая способность (15 кА) - обеспечивает безопасность даже при серьезных авариях
• Долгий гарантийный срок (12 лет) - подтверждает качество сборки и материалов
• Компактная форма (4,5 модуля) - экономит место в щите
• Совместимость с другими устройствами серии KARAT - легко формировать комплексную защиту
• Надежная фиксация на рейке - не выпадает при вибрациях

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• IP40 не защищает от влаги - запрещена установка в сырых местах, на улице или в открытых щитах
• Характеристика "C" не подходит для мощных двигателей с высоким пусковым током - для них лучше выбрать "D"
• Не рекомендуется использовать как единственный защитный элемент в цепях с частыми пусками (например, насосы, компрессоры) без дополнительной тепловой защиты

Примеры использования

• Защита группы розеток в офисе или квартире
• Щитовая защита на этаже многоквартирного дома
• Линии питания светильников и бытовых приборов в торговых центрах
• Групповые автоматы в производственных линиях с небольшими электродвигателями (до 15 кВт)

Практические советы

• Выбирая между характеристиками C и D, помните: C - для обычных нагрузок, D - для тяжелых пусков (электромоторы, сварочные аппараты)
• Проверьте посадочный диаметр кабеля - он должен подходить под зажимы автомата (не менее 1,5 мм2, макс. 50 мм2)
• Не устанавливайте несколько автоматов рядом без воздушного зазора - они греются, особенно при работе на пределе
• Для удобства обслуживания используйте маркировочные бирки - каждый автомат ВА47-150 должен быть четко обозначен
• При замене старого автомата проверьте соответствие номинального тока и отключающей способности - нельзя ставить меньший по току или 10 кА вместо 15 кА
