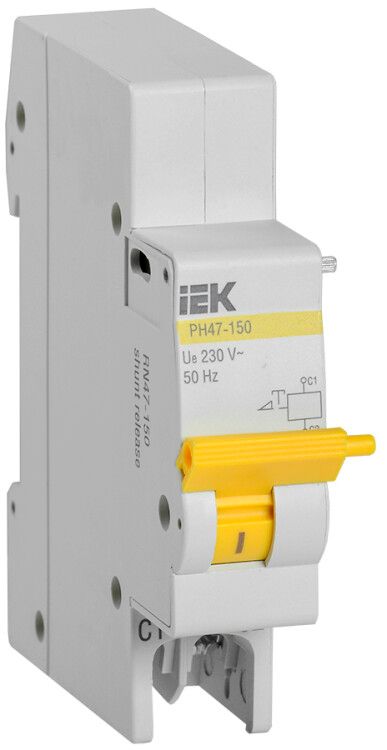

Расцепитель независимый РН47-150 на DIN-рейку для ВА47-150 KARAT IEK MVA50D-RN

Расцепитель независимый РН47-150 для ВА47-150 на DIN-рейку - устройство для дистанционного отключения автоматических выключателей серии ВА47-150. Устанавливается на модульную рейку и работает совместно с брендом IEK (ИЭК), артикул mva50d-rn.

Назначение и область применения

Расцепитель независимый РН47-150 позволяет удалённо отключить автоматический выключатель ВА47-150 без физического воздействия на рычаг. Применяется в системах управления, где требуется автоматическое отключение питания по сигналу с внешнего устройства - например, при аварии, пожарной сигнализации или по расписанию. Подходит для установки в щитах жилых, офисных и промышленных объектов.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип: Расцепитель независимый - срабатывает при подаче напряжения, не зависит от состояния автомата
• Устанавливается на: Модульный автоматический выключатель серии ВА47-150
• Занимает место: 0,5 модуля DIN (1 TE - 17,5 мм шириной)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Коммутируемый ток: 0 А - не предназначена для переключения нагрузки, только для механического срабатывания

Совместимость и монтаж

Расцепитель РН47-150 совместим только с автоматическими выключателями серии ВА47-150 от IEK. Устанавливается на переднюю часть корпуса автомата, фиксируется механически - без проводов к контактам. Подключение осуществляется через два вывода на боковой стороне расцепителя: к ним подводится управляющее напряжение 230 В AC. Для монтажа необходим свободный участок на DIN-рейке рядом с установленным ВА47-150. Габариты позволяют установить до двух таких расцепителей на одном автомате, если есть место.

Безопасность и стандарты

Расцепитель соответствует требованиям безопасности для внутренней установки в электроустановках. IP20 обеспечивает базовую защиту от случайного прикосновения, но не допускает использование во влажных помещениях или на улице. Работает исключительно в сухих закрытых щитах.

Преимущества

• Не требует изменения схемы подключения автомата - монтируется поверх существующего ВА47-150
• Надёжное механическое срабатывание без электронных компонентов внутри
• Минимальная занимаемая ширина - всего 1 TE, экономит место в щите
• Совместим со всеми полюсностями ВА47-150: однополюсными, двух-, трёх- и четырёхполюсными

Ограничения применения

• Не работает с другими сериями автоматов - только с ВА47-150
• Не предназначена для работы с постоянным током (DC) - только 230 В AC
• Не имеет встроенных контактов для сигнализации - нельзя использовать как датчик положения
• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой из-за IP20
• Не отключает нагрузку - лишь имитирует ручное отключение автомата

Примеры использования

• Автоматическое отключение группы розеток при срабатывании пожарной системы
• Дистанционное отключение оборудования на производстве по команде с ПЛК
• Выключение освещения в зонах эвакуации при сработавшей сигнализации
• Отключение цепей в щитах управления станков при аварийном режиме

Практические советы

• Проверьте, что ваш автомат именно ВА47-150 - другие модели (например, ВА47-29) не подходят
• Подключайте управление через надёжный источник 230 В AC - скачки напряжения могут повредить катушку
• Не используйте расцепитель как замену кнопочному посту - он не рассчитан на частые ручные срабатывания
• При установке нескольких расцепителей на один автомат - убедитесь, что они не мешают друг другу механически
• Обязательно отключите питание перед монтажом - даже при отключенном автомате на входе может быть напряжение
