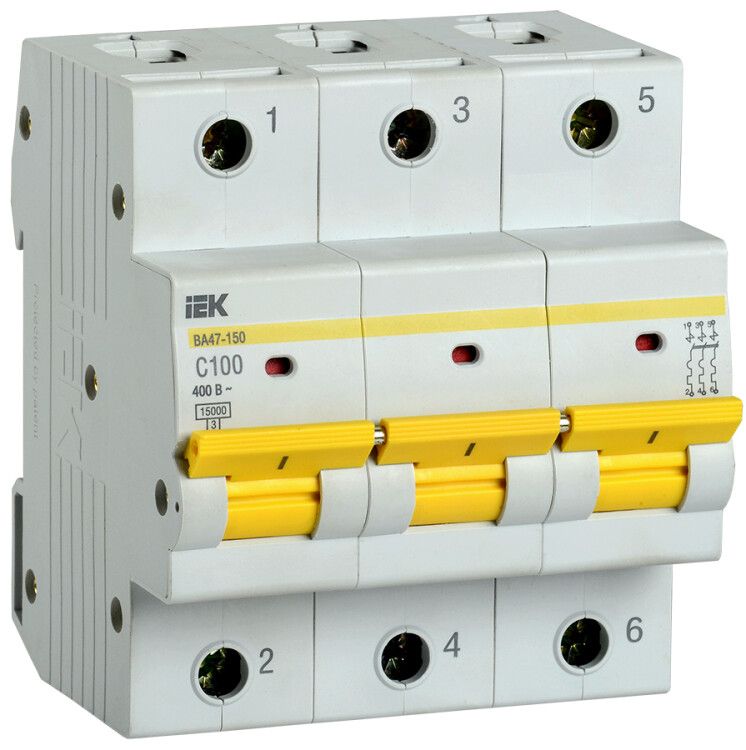

Выключатель автоматический трехполюсный ВА47-150 100А C 15кА KARAT | MVA50-3-100-C IEK

Автоматический выключатель ВА47-150 от IEK — трёхполюсный модульный аппарат с номинальным током 100 А и отключающей способностью 15 кА, предназначен для защиты сетей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА47-150 защищает распределительные и групповые цепи переменного тока от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Применяется в качестве главного входного автомата или группового защиты в вводно-распределительных устройствах (ВРУ) и этажных щитах. Подходит для объектов с умеренной нагрузкой: офисы, торговые центры, производственные участки, многоквартирные дома. Учитывайте, что он не предназначен для защиты двигателей с высокими пусковыми токами — для этого лучше использовать автоматы с характеристикой D.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который автомат может проводить без срабатывания;
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока (AC);
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальная отключающая способность: 15 кА — способность безопасно прервать ток короткого замыкания до 15 000 А;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, оптимальна для освещения, розеточных групп и оборудования с умеренным пуском;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Степень защиты: IP40 — защита от твердых предметов больше 1 мм, но не от воды — требует установки внутри закрытого щита;
• Ширина: 4,5 модуля (9 мм каждый) — занимает 40,5 мм места на DIN-рейке;
• Срок службы: 15 лет — при соблюдении условий эксплуатации и регулярной проверке контактов.

Совместимость и монтаж

Автоматический выключатель ВА47-150 монтируется на стандартную DIN-рейку типа TS35. Совместим со всеми популярными щитами, использующими эту систему. Для подключения используются винтовые зажимы — рекомендуется затягивать клеммы моментом 1,8 Н·м. Кабель должен иметь сечение 16–70 мм² (медный). Не допускается использование алюминиевых проводов без переходных наконечников. Автомат ВА47-150 из серии KARAT совместим с другими устройствами IEK того же ряда — можно комплектовать щиты единым стилем.

Безопасность и стандарты

Автоматический выключатель ВА47-150 соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1). Произведён в соответствии с международными нормами безопасности для распределительных устройств низкого напряжения. Сертифицирован для использования в условиях, где требуется надёжная защита от возгораний и повреждений оборудования.

Преимущества

• Высокая отключающая способность (15 кА) обеспечивает безопасность даже при серьёзных авариях;
• Характеристика C хорошо балансирует чувствительность и помехоустойчивость — не ложные срабатывания от пусковых токов светильников или зарядных устройств;
• Компактная форма (4,5 модуля) экономит место в щите;
• Надёжные контактные группы с медью повышенной плотности снижают нагрев при работе на пределе;
• Яркая рычаговая ручка легко отличается от других автоматов — удобно при аварийном отключении.

Ограничения применения

• Не применяется в цепях с частыми пусками мощных двигателей — для них нужна характеристика D;
• IP40 не позволяет устанавливать в сырых, пыльных или открытых местах — обязательно помещать внутрь герметичного или закрытого щита;
• Не предназначен для работы при температуре ниже -25°C или выше +40°C без специальных мер;
• Не используется в цепях постоянного тока — только переменный ток 50 Гц.

Примеры использования

• Главный автомат в ВРУ многоквартирного дома на 100 А;
• Защита трёхфазной линии питания конвейера или насосной станции;
• Групповой автомат для розеток и освещения в цеху с суммарной нагрузкой до 70 кВт;
• Замена старого автомата в щите после выхода из строя — благодаря стандартизированному форм-фактору легко интегрируется.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — при использовании 16 мм² на 100 А возможен перегрев; оптимально — 25–35 мм²;
• Обязательно используйте пробник или тестер перед работой — убедитесь, что питание отключено;
• При сборке щита оставляйте свободное пространство вокруг автомата ВА47-150 — для лучшего теплоотвода;
• Проверяйте состояние контактов каждые 2–3 года — особенно при работе на грани номинала;
• Если в вашем щите уже есть другие автоматы IEK серии KARAT — ВА47-150 будет идеально сочетаться по дизайну и функционалу.
