Выключатель автоматический трехполюсный OptiDin BM125 100А C 20кА (BM125-3C100-8ln-УХЛ3) | 138545 КЭАЗ

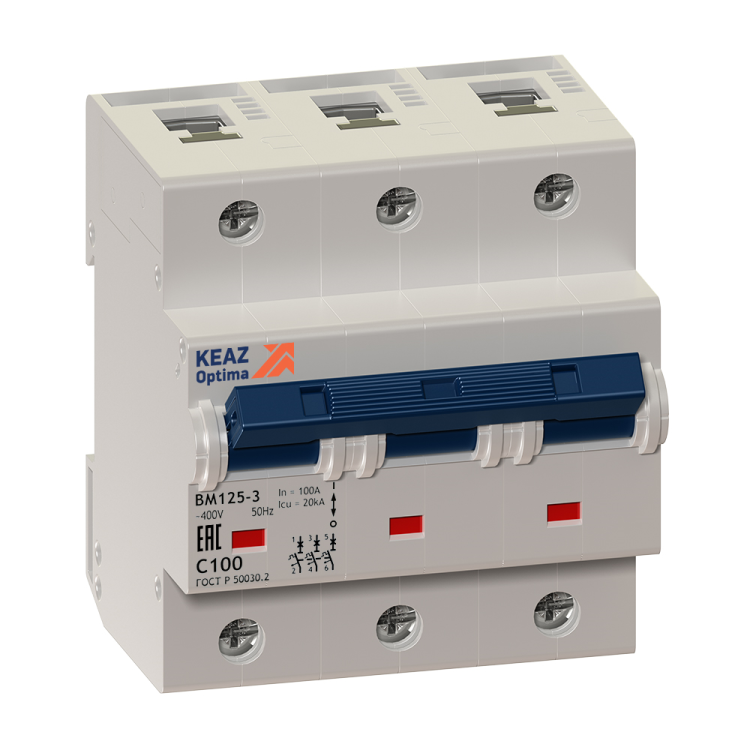

Автоматический выключатель модульный трехполюсный 100А C 20кА BM125-3C100-8ln-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих системах распределения энергии. Этот выключатель сочетает надежную коммутационную способность, широкий диапазон рабочих температур и совместимость со стандартными DIN-рейками, что делает его универсальным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 100А C 20кА BM125-3C100-8ln-УХЛ3 используется для защиты трёхфазных сетей с номинальным напряжением до 400 В. Он применяется в распределительных щитах промышленных объектов, на производственных линиях, в насосных станциях, HVAC-системах и других установках, где требуется надёжная защита от сверхтоков. Подходит для постоянной работы в условиях высокой нагрузки и частых пусков оборудования.

Технические характеристики

• Номинальный ток: 100 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защита всех фаз одновременно.
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы).
• Номинальное напряжение: 400 В - работает в сетях 380–400 В переменного тока 50 Гц.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и задержанное при перегрузке.
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для открытого монтажа во влажной среде.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от -60 C до +40 C, подходит для холодных помещений и неотапливаемых зданий.
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные провода без переходников.
• Ширина по модулям: 4,5 модуля (≈81 мм) - занимает место на DIN-рейке, соответствует стандартному шагу.
• Глубина монтажа: 75 мм - требует достаточного пространства внутри шкафа.
• Класс токоограничения: 4 - снижает энергию КЗ, повышая безопасность всей системы.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения.

Совместимость и монтаж

Выключатель BM125-3C100-8ln-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно зафиксировать устройство на рейке механическим защелкиванием - никаких болтов или инструментов не требуется. Все три полюса имеют одинаковые клеммы для подключения фазных проводов. Нулевой провод не подключается - выключатель не имеет нейтрального контакта. Обеспечьте свободный доступ к рычагу управления для ручного включения/выключения. Убедитесь, что глубина шкафа минимум 75 мм, чтобы не затруднять открывание крышки.

Безопасность и стандарты

Автоматический выключатель модульный BM125-3C100-8ln-УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Применяет классическую двухступенчатую защиту: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на внезапный ток КЗ. Конструкция включает дугогасительную камеру, обеспечивающую гашение дуги даже при максимальной отключающей способности 20 кА. Категория перенапряжения IV указывает на применение в местах с высокими рисками перенапряжений - например, на входе в здание или после трансформатора.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Работа при экстремально низких температурах (-60 C) - единственный вариант для холодных регионов и неотапливаемых площадок.
• Поддержка кабелей до 50 мм2 - исключает необходимость в промежуточных соединениях.
• Класс токоограничения 4 - снижает термические и электродинамические воздействия на соседние элементы сети.
• Совместимость с сериями OptiDin - легко заменяется другими аппаратами этой же линейки при модернизации.

Ограничения применения

• Не предназначен для защиты однофазных цепей - только трёхфазные системы.
• IP20 не обеспечивает защиту от воды, брызг и пыли - запрещён монтаж вне закрытых щитов.
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, большие компрессоры или тяжёлые станки); для них лучше выбрать “D”.
• Не имеет функции дифференциальной защиты - для защиты людей нужен отдельный УЗО.
• Не рекомендуется использовать в сетях с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Защита главного ввода в промышленный цех с трёхфазными станками.
• Щитовая на складском комплексе с конвейерами и освещением.
• Распределительный щит в холодильной камере с насосами и вентиляторами.
• Входной автомат в распределительном пункте на производстве с частотными преобразователями.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша сеть может развивать ток КЗ не более 20 кА - иначе он не справится.
• При подключении кабелей сечением 50 мм2 используйте наконечники - они улучшают контакт и предотвращают деформацию клемм.
• Если планируете установку в условиях сильной вибрации, дополнительно закрепите щит и проверьте плотность фиксации автомата на рейке.
• Для обслуживания - всегда отключайте питание перед работой; хотя рычаг выглядит просто, внутренние механизмы находятся под напряжением даже при “OFF”.
• BM125-3C100-8ln-УХЛ3 от КЭАЗ - часть серии OptiDin. При замене можно использовать аналогичные модели с другим током (например, 63 А или 125 А) - они совпадают по форме и креплению.
