Автоматический выключатель BKH 3P C100A | 061301958B Lsis 06110347R0

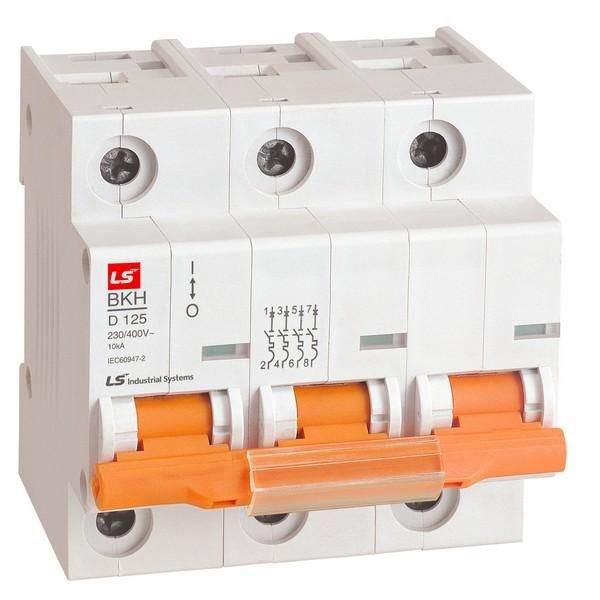

Автоматический выключатель модульный 3-полюсный C 100А 10кА BKH от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования, обеспечивая надежную работу при нагрузках до 100 А. Артикулы 06110347r0 и 061301958b соответствуют одной модели - автоматическому выключателю модульному 3-полюсному C 100А 10кА BKH.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 100А 10кА BKH защищает трехфазные сети переменного тока от сверхтоков. Он используется там, где требуется высокая надежность и устойчивость к кратковременным перегрузкам - например, на входе в мощные станки, насосы, компрессоры, системы вентиляции и конвейеры. Подходит для установки в промышленных щитах, распределительных пунктах и объектах с высокой плотностью нагрузки.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальное напряжение: 415 В - работает в сетях с линейным напряжением до 415 В переменного тока.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А.
• Характеристика расцепителя: C - срабатывает при токах 5–10 кратном от номинала; оптимальна для нагрузок с пусковыми токами (электродвигатели, освещение с галогенными лампами).
• Род тока: AC - предназначена исключительно для переменного тока частотой 50 Гц.
• Ширина: 5 модулей - занимает 90 мм по стандартной DIN-рейке (1 модуль = 17,5 мм).
• Глубина монтажа: 50 мм - требует свободного пространства в шкафу минимум этой глубины для правильной установки и работы механизма.
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными рейками типа TS35.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 100А 10кА BKH легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство за язычок на задней части корпуса. Клеммы рассчитаны на подключение медных проводов сечением до 50 мм2. Убедитесь, что все контакты затянуты моментом 2,5 Нм - недостаточное усилие вызовет нагрев, избыточное - повредит клемму. Не допускается установка в условиях повышенной вибрации без дополнительной демпферизации.

Безопасность и стандарты

Автоматический выключатель модульный 3-полюсный C 100А 10кА BKH соответствует международным стандартам IEC/EN 60947-2. Конструкция обеспечивает механическую и электрическую целостность даже после нескольких срабатываний при предельных токах. Корпус выполнен из самозагасающего материала, не поддерживающего горение.

Преимущества

• Высокая отключающая способность (10 кА) позволяет использовать его в местах с большой потенциальной энергией короткого замыкания.
• Характеристика “C” хорошо сочетается с типичными промышленными нагрузками - снижает ложные срабатывания при запуске двигателей.
• Удобная форма корпуса и четкая маркировка позволяют быстро идентифицировать положение рычага и номинал при обслуживании.
• Стандартная ширина 5 модулей обеспечивает плотную компоновку в щите без лишних зазоров.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Не рекомендован для защиты чувствительной электроники (например, серверов, ЧПУ) - характеристика “C” слишком медленна для таких задач.
• Максимальная температура окружающей среды - +40 C. При более высоких значениях необходимо применять поправочные коэффициенты или принудительное охлаждение.
• Не предназначен для частых операций включения/выключения - это не контактор, а защитное устройство.

Примеры использования

• Защита главного ввода на промышленном станке с асинхронным двигателем мощностью 45 кВт.
• Распределительный щит холодильного комплекса с несколькими компрессорами.
• Щит питания конвейерной линии с группой электродвигателей.
• Подключение группы светильников с галогенными лампами в торговом зале.

Практические советы

• При проектировании учтите, что автоматический выключатель модульный 3-полюсный C 100А 10кА BKH имеет глубину 50 мм - проверьте наличие места в шкафу перед заказом.
• Используйте пробники или тестеры для проверки целостности контактов после монтажа - особенно важно при многократных срабатываниях.
• Если в системе есть частотные преобразователи или импульсные источники питания - рассмотрите возможность применения устройства с характеристикой D вместо C.
• Заменяйте только аналогичные по характеристикам устройства - не меняйте класс отключения или номинальный ток без перерасчета всей защиты.
