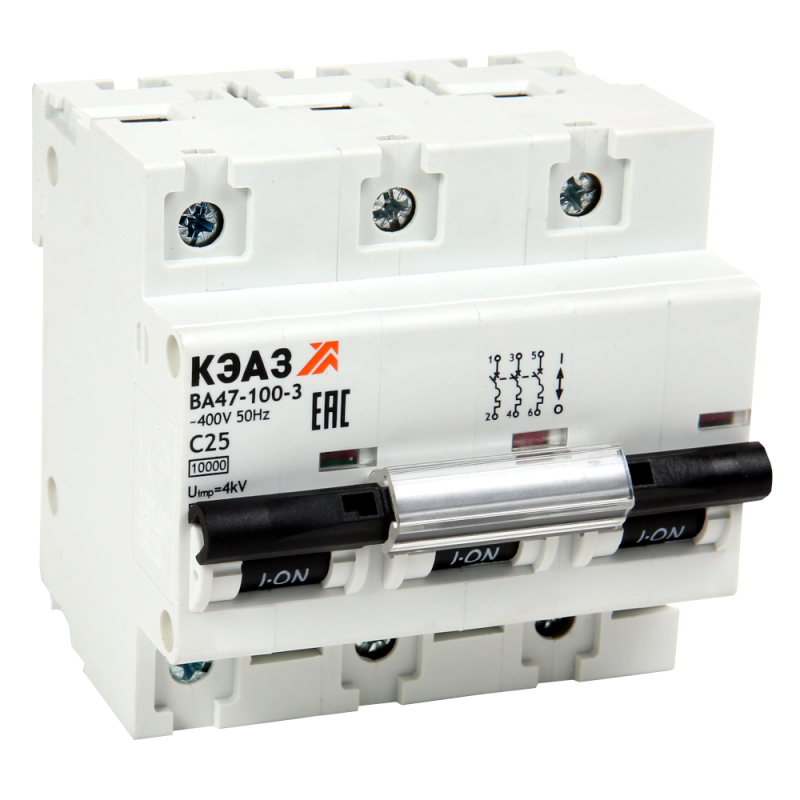

Выключатель автоматический модульный 3п C 100А 10кА ВА47-100-3C100-УХЛ3 КЭАЗ 318137

Автоматический выключатель модульный трехполюсный 100А 10кА ВА47-100-3C100-УХЛ3 - надёжное устройство для защиты трёхфазных сетей до 400 В от перегрузок и коротких замыканий. Разработан КЭАЗ как часть бюджетной серии, обеспечивает стабильную работу в условиях промышленных объектов, жилых зданий и объектов инфраструктуры.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 100А 10кА ВА47-100-3C100-УХЛ3 предназначен для защиты трёхфазных электрических цепей напряжением до 400 В, частотой 50 Гц. Он защищает оборудование от повреждений при длительных перегрузках и аварийных коротких замыканиях. Также позволяет вручную включать и отключать нагрузку - например, при обслуживании или ремонте.

Подходит для установки в распределительных щитах промышленных предприятий, торговых центров, производственных линий, насосных станций, систем вентиляции и других объектов с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен выключатель
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, освещение, нагреватели
• Количество полюсов: 3 - защищает все три фазы одновременно
• Род тока: переменный (AC) - работает только в сетях с переменным током 50 Гц
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от молний
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую энергию, передаваемую в цепь
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов, например, на входе в здание
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность, типично для помещений
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами и от крупных предметов, но не от воды и пыли
• Ширина: 4,5 модуля (90 мм) - занимает место на DIN-рейке
• Глубина монтажа: 71 мм - требует свободного пространства внутри щита
• Рабочая температура: от -60 C до +40 C - подходит для холодных и умеренных климатических зон, включая УХЛ3
• Сечение провода: до 25 мм2 - для однопроволочных и многопроволочных медных проводников

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 100А 10кА ВА47-100-3C100-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения:

• Используйте провода сечением не более 25 мм2 - большие сечения не войдут в зажимы
• Затягивайте винты моментом, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить контакты
• Обеспечьте доступ к рычагу управления - он должен легко перемещаться без препятствий
• Не устанавливайте рядом с источниками сильного тепла - температурный коэффициент влияет на точность срабатывания
• При групповой установке соблюдайте минимальные зазоры между аппаратами - для лучшего теплоотвода

Безопасность и стандарты

Автоматический выключатель модульный трехполюсный 100А 10кА ВА47-100-3C100-УХЛ3 соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает риск возгорания при КЗ. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 2, что делает его подходящим для промышленных щитов. Наличие маркировки УХЛ3 подтверждает соответствие климатическому исполнению для умеренного и холодного климата.

Преимущества

• Низкая стоимость - один из самых доступных решений в своём классе среди трёхполюсных автоматов 100 А
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных КЗ
• Универсальная характеристика C - хорошо сочетается с большинством промышленных двигателей и нагревательными элементами
• Устойчивость к экстремальным температурам - можно использовать в неотапливаемых помещениях зимой
• Простая совместимость со стандартными щитами и аксессуарами КЭАЗ

Ограничения применения

• Не предназначен для постоянного использования в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с постоянным током (DC) - только для AC 50 Гц
• Не рекомендуется для защиты чувствительной электроники - характеристика C имеет задержку при срабатывании, которая может не успеть защитить микросхемы
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не поддерживает удалённое управление или сигнализацию - только механический рычаг

Примеры использования

• Главный ввод в распределительный щит многоэтажного дома с трёхфазным питанием
• Защита питающего кабеля к станку с асинхронным двигателем мощностью ~50–75 кВт
• Щитовая автоматика на складском комплексе с конвейерной линией
• Распределительный щит насосной станции водоснабжения
• Фидеры питания для системы отопления с ТЭНами в промышленном цехе

Практические советы

• Выбирая автоматический выключатель модульный трехполюсный 100А 10кА ВА47-100-3C100-УХЛ3, проверьте, что ваша сеть действительно требует именно 100 А - избыток мощности увеличивает затраты без пользы
• Если в цепи есть частотники или светодиодные драйверы - рассмотрите вариант с характеристикой D вместо C
• При установке в холодном помещении убедитесь, что температура не опускалась ниже -60 C - это крайнее значение, при котором гарантирована работа
• Для удобства обслуживания используйте крышку щита с окном для наблюдения положения рычага
• Не смешивайте автоматы КЭАЗ с продукцией других брендов в одном щите без проверки совместимости по глубине и шагу крепления
• Проверяйте сертификаты и маркировку на корпусе - оригинальный ВА47-100-3C100-УХЛ3 имеет четкую печать и контрольный номер на корпусе
