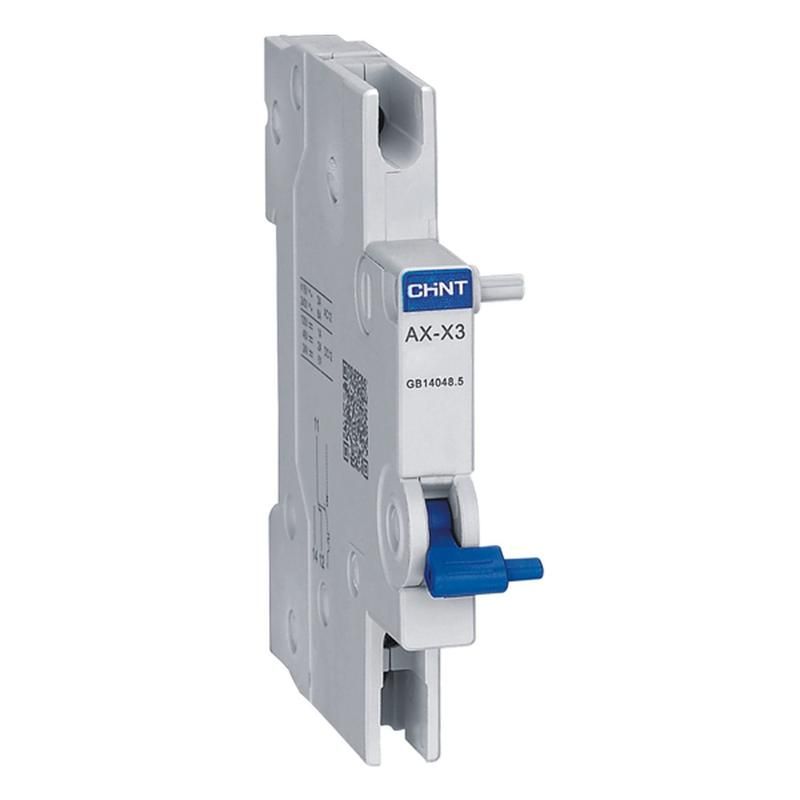

Контакт вспомогательный AX-X3 для NXB-125, 6 А, 230 В CHINT 816991

Контакт вспомогательный AX-X3 для NXB-125(G) (R) - это компонент для передачи сигнала о положении силовых контактов автоматического выключателя. Устанавливается на боковой поверхности выключателей серии NXB-125(G) (R) и обеспечивает надёжную связь между силовым оборудованием и системами управления. Артикул 816991 от CHINT соответствует требованиям промышленной автоматизации.

Назначение и область применения

Контакт вспомогательный AX-X3 для NXB-125(G) (R) используется для передачи сигнала о состоянии включено/выключено автоматических выключателей и устройств дифференциального тока. Он не реагирует на причину срабатывания - лишь фиксирует текущее положение силовых контактов. Подходит для интеграции в системы контроля, аварийной сигнализации, логики управления и автоматизированных панелей.

Технические характеристики

• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный рабочий ток: 6 А при AC-15, 230 В
• Категория применения: AC12, DC12 - для слаботочных цепей управления
• Механическая износостойкость: 20 000 циклов включения/отключения
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Ширина: 9 мм
• Способ монтажа: установка сбоку на выключатель, не требует DIN-рейки
• Тип подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Количество сигналов неисправности: 1 - для передачи состояния отказа
• Исполнение: аналоговый модуль - передаёт дискретный сигнал, без преобразования

Совместимость и монтаж

Контакт вспомогательный AX-X3 для NXB-125(G) (R) совместим исключительно с выключателями серии NXB-125 и NXBLE-125. Монтаж осуществляется с левой стороны корпуса выключателя - контакт прищёлкивается механически, без инструментов. Соединение с цепью управления выполняется через винтовые клеммы. Нельзя использовать с другими сериями выключателей, даже если они имеют похожую форму - несоответствие механизма приведёт к некорректному срабатыванию.

Безопасность и стандарты

Контакт вспомогательный AX-X3 для NXB-125(G) (R) соответствует требованиям к категории применения AC12/DC12 и имеет степень защиты IP20. Это означает, что он рассчитан на использование внутри распределительных щитов, защищённых от внешних воздействий. Не предназначен для открытого монтажа, влажных сред или мест с высоким уровнем запыления.

Преимущества

• Универсальная комбинация НО+НЗ позволяет подключить два типа цепей управления одновременно
• Высокая механическая долговечность - 20 тысяч циклов гарантируют срок службы, сопоставимый с основным выключателем
• Простой и быстрый монтаж - прищёлкивание без болтов и инструментов снижает время сборки
• Чёткая синхронизация с силовыми контактами - сигнал всегда точно отражает реальное положение аппарата
• Фиксированная ширина 9 мм - легко помещается в плотно укомплектованных щитах

Ограничения применения

• Не работает с выключателями других серий - например, NXB-63, NXB-250 или сторонними брендами
• IP20 не допускает эксплуатацию во влажных помещениях, на улице или в условиях повышенной запылённости
• Рассчитан только на управление слаботочными цепями (до 6 А); нельзя использовать для коммутации нагрузки выше 230 В переменного тока
• Подключение возможно только после установки самого выключателя - монтаж контакта невозможен до сборки устройства

Примеры использования

• Сигнализация срабатывания автомата на панели управления станка
• Передача состояния “выключен” в PLC для блокировки цикла производства
• Индикация отключения по дифференциальному току в жилом или офисном щите
• Автоматическое отключение вспомогательных цепей при аварии
• Обратная связь в системах учёта энергопотребления

Практические советы

• Проверьте соответствие модели выключателя - контакт AX-X3 для NXB-125(G) (R) устанавливается **только** на NXB-125 и NXBLE-125
• При подключении используйте провода сечением 0,5–2,5 мм2; более толстые не войдут в клемму
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Если нужна защита от пыли и влаги - выбирайте другие решения, так как IP20 недостаточно для таких условий
• При замене выключателя - новый контакт AX-X3 для NXB-125(G) (R) должен быть установлен заново, старый несовместим с новыми версиями корпуса
