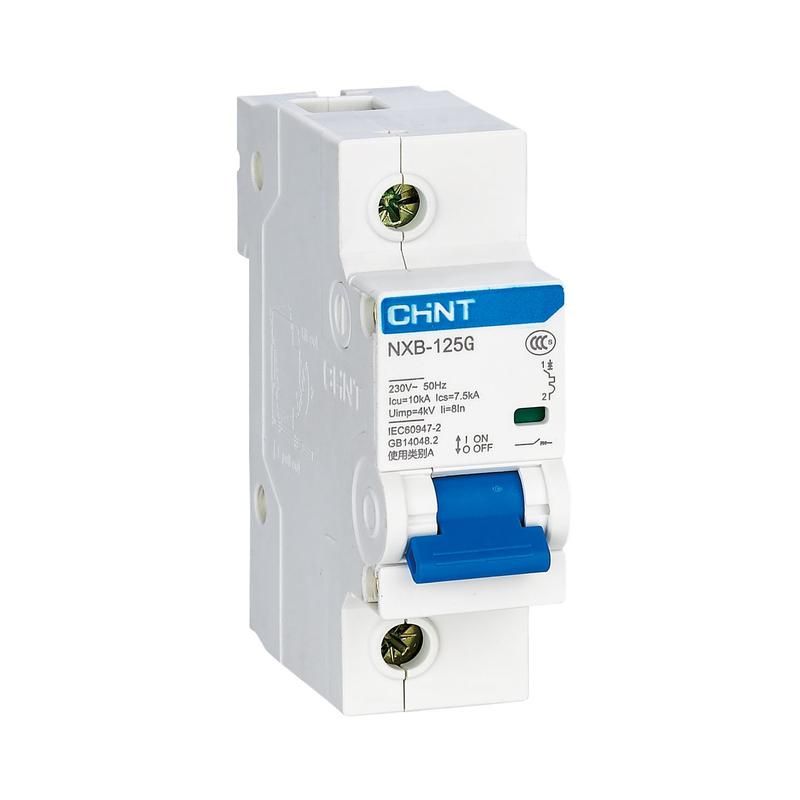

Выключатель автоматический однополюсный NXB-125 1P 100А 10kA х-ка C (R) | 816125 CHINT

Автоматический выключатель NXB-125 (R) - однополюсный модульный аппарат с номинальным током 100 А и характеристикой срабатывания C, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NXB-125 (R) используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Подходит для установки в щитах жилых домов, офисов, магазинов и производственных помещений. Предназначен для редких операций включения и отключения - не для частого управления нагрузкой, например, как контактор.

Применяется там, где требуется защита от перегрузки и КЗ, особенно в цепях с умеренно индуктивной нагрузкой: освещение, розеточные группы, нагревательные приборы, малые насосы и вентиляторы.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рабочее напряжение сети
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, подходит для типовой нагрузки с пусковыми токами (например, лампы, нагреватели)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (молнии, коммутационные помехи)
• Ширина модуля: 1.5 модуля (27 мм) - занимает 1,5 места на DIN-рейке
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях при соблюдении условий
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 50 мм2 (медные) или 70 мм2 (алюминиевые) - проверьте рекомендации производителя по моменту затяжки. Также поддерживаются шины типа PIN и FORK.

Физическая совместимость с другими автоматами серии NXB-125 позволяет легко формировать сборки с несколькими полюсами (1P, 2P, 3P, 4P). Устанавливается рядом с другим оборудованием того же класса - не требует специальных зазоров, кроме стандартных для щитового монтажа.

Безопасность и стандарты

Выключатель NXB-125 (R) соответствует требованиям IEC 60947-2 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что повышает безопасность оборудования. Категория применения A - оптимизирован для защиты кабелей и проводки, а не для двигателей.

Индикация положения контактов - окно на корпусе показывает «I» (включен) и «O» (выключен) - позволяет визуально контролировать состояние без тестера.

Преимущества

• Высокая предельная отключающая способность (10 кА) - обеспечивает защиту даже при серьезных КЗ в старых сетях
• Механическая износостойкость 20 000 циклов - долгий срок службы при регулярных операциях
• Гибкость комплектации - возможна установка дополнительных модулей: вспомогательные контакты, расцепители, сигнализаторы
• Совместимость с системами автоматизации - можно подключить внешние устройства контроля состояния
• Надежная фиксация на рейке - исключает самопроизвольное выпадение

Ограничения применения

• Не предназначен для защиты мощных двигателей - для них нужна характеристика D
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице или во влажных помещениях без дополнительной защиты
• Не рассчитан на частое включение/отключение - не заменяет контакторы или реле
• Работает только в сетях переменного тока - не подходит для постоянного тока
• Максимальный ток 100 А - не применяется в цепях выше этого значения, даже если есть запас по напряжению

Примеры использования

• Защита групповой розеточной линии в квартире с мощными приборами (стиральная машина, бойлер, микроволновка)
• Щитовая защита освещения в торговом центре
• Линия питания теплового оборудования в цеху (печи, сушилки)
• Вводной автомат в распределительном щите дома при наличии основного автомата 125 А

Практические советы

• Выбирая NXB-125 (R), убедитесь, что расчетный ток нагрузки не превышает 80 % от 100 А (т.е. ~80 А) - это продлит срок службы и повысит надежность
• При монтаже используйте клеммники с правильным моментом затяжки - переусердствовать нельзя, чтобы не повредить пластиковые контакты
• Если планируете удаленный контроль состояния - выбирайте версию с вспомогательным контактом AX3-X3
• Для сложных объектов с риском перенапряжений - рассмотрите возможность установки дополнительного расцепителя минимального/максимального напряжения (UVT/X3)
• Не смешивайте автоматы NXB-125 с продукцией других серий в одном щите без учета координации - это может нарушить селективность защиты
