Автоматический выключатель модульный YON max типа MD125H, 6кА, 1 полюса, хар-ка C, 100А | MD125H-1PC100 DKC ДКС

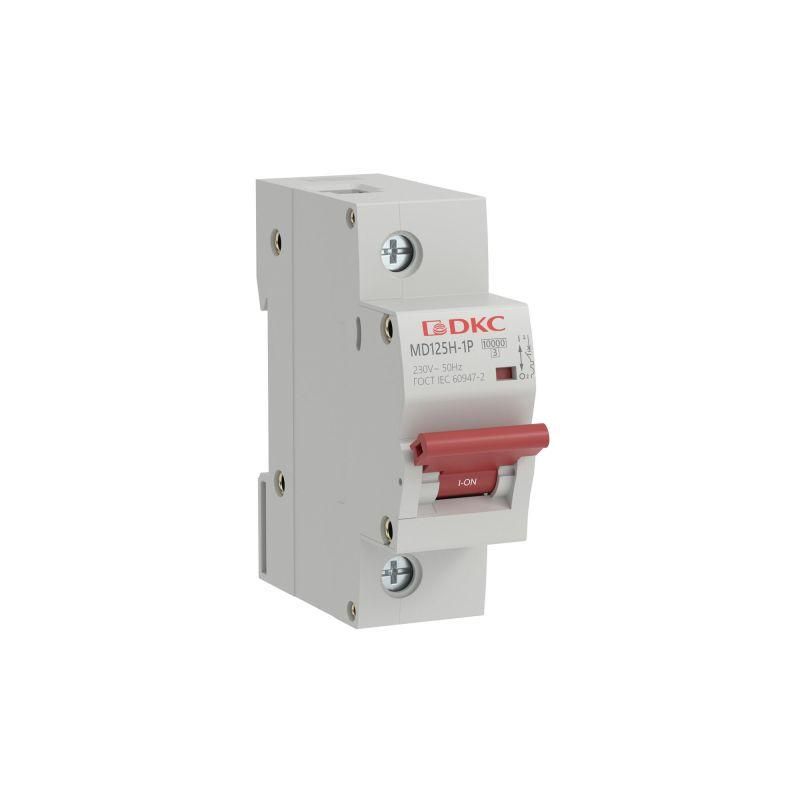

Автоматический выключатель модульный MD125H-1PC100 от YON (группа DKC) предназначен для защиты электрических цепей от перегрузок и коротких замыканий, обеспечивает ручное управление нагрузкой и подходит для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

Автоматический выключатель модульный MD125H-1PC100 защищает однополюсные цепи переменного тока на номинальный ток 100 А. Он применяется там, где требуется надёжная защита от сверхтоков - в основном в распределительных щитах квартир, частных домов, офисов, торговых центров и общественных зданий. Также подходит для редких ручных включений и отключений нагрузки, например, при обслуживании оборудования.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при крупном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, насосы)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 10 кВ - устойчив к скачкам напряжения, таким как молнии
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не предназначена для влаги или пыли
• Степень загрязнения: 3 - допустима работа в условиях умеренного загрязнения (пыль, конденсат)
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к распределительным сетям (первичная защита)
• Рабочий температурный диапазон: от -25 C до +40 C
• Максимальное сечение подключаемого провода: 50 мм2
• Модульная ширина: 1,5 М (27 мм)
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита

Совместимость и монтаж

MD125H-1PC100 совместим с DIN-рейкой шириной 35 мм, стандартной для всех европейских щитов. Устанавливается легко благодаря фиксатору на задней части устройства. Подключение проводов осуществляется с помощью винтовых зажимов - максимальное сечение 50 мм2 позволяет использовать медные кабели большого диаметра. Для правильного монтажа важно соблюдать момент затяжки контактов: переусердствовать нельзя - это повредит контактную группу. Устройство можно комбинировать с другими элементами серии YON MAX: дифференциальными автоматами, УЗО, реле контроля напряжения - все они имеют одинаковый шаг и форм-фактор.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC/EN 60898-1 для устройств защиты в бытовых и аналогичных помещениях. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим воздействиям. Наличие 7 заклёпок усиливает целостность корпуса даже при аварийных ситуациях. Сертифицирован для работы в условиях категории перенапряжения IV и степени загрязнения 3, что делает его подходящим для установки в главных распределительных щитах.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше среднего уровня для бытовых решений
• Класс токоограничения 3 - минимизирует риск повреждения кабеля при КЗ
• Корпус из термостойкого материала с высокой ударопрочностью
• Поддержка больших сечений проводов (до 50 мм2) - удобно для мощных линий
• Гарантия производителя 5 лет - подтверждает надёжность сборки
• Легко сочетается с другими изделиями серии YON MAX - единый стиль и совместимость

Ограничения применения

• Не предназначен для постоянного включения/выключения - используется только для защиты и редкого ручного управления
• IP20 - не защищён от воды, пыли и влаги; запрещено устанавливать вне помещений или во влажных зонах (ванная, баня, подвал без сушки)
• Работает только при температуре до +40 C - не рекомендован для установки в неотапливаемых помещениях зимой при экстремальных морозах ниже -25 C
• Однополюсный - не подходит для защиты трёхфазных цепей или систем TN-S/TN-C с необходимостью отключения нуля
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита силовой линии для электрокотла мощностью ~23 кВт в частном доме
• Щитовая группа на этаже многоквартирного дома - питание группы розеток
• Главный входной автомат в щите коттеджа с общей нагрузкой около 20–25 кВт
• Цепь питания конвейера или насоса в торговом центре с умеренным пусковым током

Практические советы

• Выбирая MD125H-1PC100, проверьте, чтобы глубина вашего щита была больше 77,3 мм - иначе устройство не поместится
• Используйте только медные провода сечением до 50 мм2 - алюминий не рекомендуется
• Для защиты от утечек тока обязательно добавьте УЗО перед этим автоматом
• Если нагрузка часто превышает 80 % от 100 А (т.е. более 80 А), рассмотрите вариант с запасом - например, 125 А
• При монтаже в щитах с плотной компоновкой учтите, что ширина 1,5 М занимает место одного модуля - не забудьте про свободные слоты для будущего расширения
