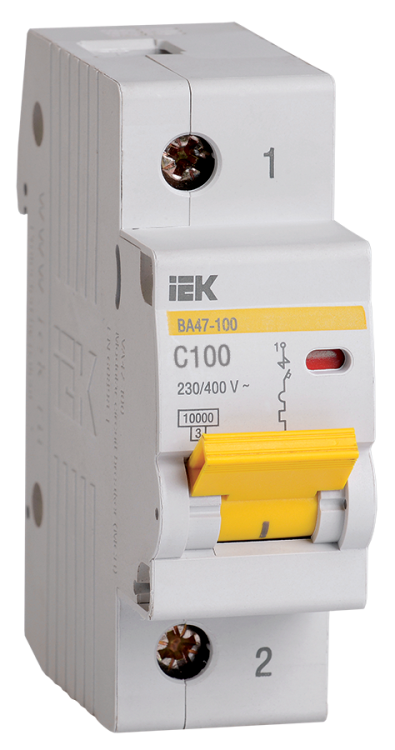

Выключатель автоматический однополюсный ВА47-100 100А C 10кА KARAT | MVA40-1-100-C IEK

Автоматический выключатель модульный однополюсный 100А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для промышленного, так и для бытового использования, особенно там, где требуется надежная защита при высоких токах. Артикул mva40-1-100-c обеспечивает совместимость с типичными распределительными щитами.

Назначение и область применения

Автоматический выключатель модульный однополюсный 100А 10кА характеристика С ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой — например, двигатели, нагревательные элементы, освещение и силовые розетки. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений и объектов инфраструктуры. Благодаря высокой отключающей способности (10 кА) может использоваться в качестве основного вводного автомата.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, трансформаторы)
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания
• Количество полюсов: 1 — управление одной фазой сети
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Максимальное сечение кабеля: 25 мм² — допустимый размер медного провода для подключения
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулю: 1,5 модуля (27 мм) — занимает мало места в щите
• Глубина монтажа: 74,3 мм — требует достаточного пространства внутри корпуса
• Диапазон температур: от -40 °C до +50 °C — работает в суровых условиях
• Класс токоограничения: 3 — быстрое гашение дуги, снижает энергии пробоя
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку 35 мм. Подходит для всех щитов, соответствующих ГОСТ Р 50030.2. Для подключения используйте кабель сечением до 25 мм². На контактных зажимах есть насечки — они повышают надежность соединения и снижают нагрев. Устройство имеет защелку с двойной фиксацией — предотвращает случайное выпадение из рейки. Индикатор положения контактов (ON/OFF) визуально показывает состояние аппарата. Монтаж выполняется без инструментов — просто защелкивается на рейку.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Исполнение УХЛ4 гарантирует работу в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений. Не предназначен для установки вне закрытых щитов — степень защиты IP20 исключает использование в открытых местах.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ
• Увеличенная рукоятка удобнее для ручного управления, особенно в перчатках
• Насечки на зажимах снижают риск ослабления контакта и перегрева
• Высокая отключающая способность (10 кА) делает его подходящим для ввода в здание
• Поддерживается полный набор дополнительных устройств (блокировки, сигнализация, расцепители) — можно доработать самостоятельно
• Работает при экстремальных температурах — от -40°C до +50°C

Ограничения применения

• Не применяется в сетях постоянного тока — только для переменного (AC)
• IP20 не защищает от воды и пыли — нельзя устанавливать на улице или в сырых помещениях без бокса
• Однополюсный — не подходит для защиты трехфазных цепей; для этого нужны трёхполюсные аналоги
• Не рекомендуется для цепей с очень частыми включениями/выключениями — срок службы рассчитан на 10 тыс. операций, а не на бесконечные циклы
• Требуется минимум 74,3 мм глубины в щите — проверьте свободное пространство перед монтажом

Примеры использования

• Главный ввод в квартире или частном доме — вместо старого 63 А автомата
• Защита мощного оборудования: сварочные аппараты, воздушные компрессоры, насосы
• Распределительный щит на производстве — защита линий питания станков с двигателем
• Щитовая в холодильном цеху — благодаря работе при -40°C
• Объекты с высокими пусковыми токами: лифты, конвейеры, системы вентиляции

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть может выдерживать ток КЗ до 10 кА — иначе он будет избыточным
• При подключении кабеля 25 мм² плотно затяните зажимы — слабый контакт вызовет перегрев даже при номинальном токе
• Для многоквартирных домов используйте ВА47-100 как вводной, а затем ставьте меньшие автоматы (16–32 А) на группы
• Проверяйте соответствие класса токоограничения 3 — это важно для безопасности в системах с малым импедансом
• Если нужна дистанционная отсечка или сигнал о срабатывании — выбирайте дополнительные модули от IEK серии KARAT, совместимые с этим аппаратом
• Не устанавливайте рядом с источниками тепла — даже при заявленном диапазоне -40…+50°C долговечность снижается при постоянном нагреве выше +40°C
