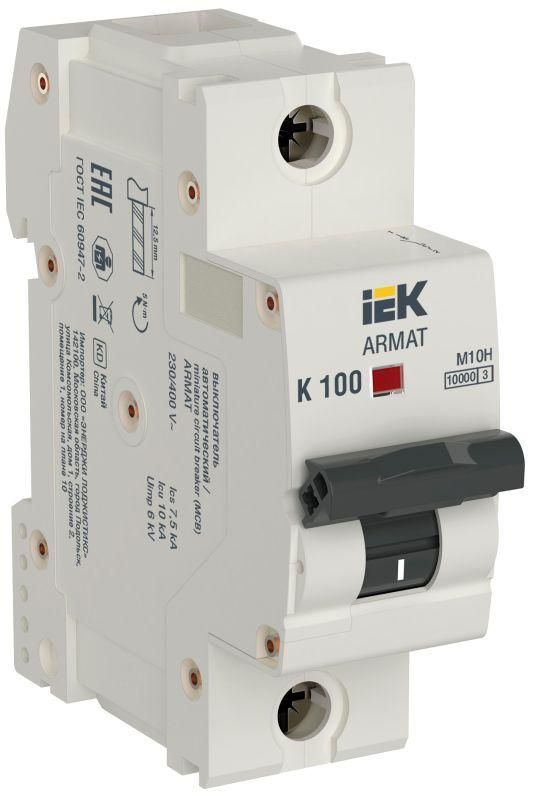

Автоматический выключатель однополюсный M10H 1P K 100А ARMAT | AR-M10H-1-K100 IEK

Автоматический выключатель однополюсный модульный 1P K 100А M10H от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот прибор из серии ARMAT рассчитан на высокий рабочий ток - 100 А - и подходит для установки в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель однополюсный модульный 1P K 100А M10H используется для защиты линий с высокими нагрузками, где требуется надёжное отключение при аварийных ситуациях. Подходит для питания мощных потребителей: электропечей, насосов, компрессоров, конвейеров, систем вентиляции и других устройств с пусковыми токами. Применяется в промышленных щитах, на объектах ЖКХ, в торговых и производственных помещениях.

Технические характеристики

• Число полюсов: 1P
• Номинальный ток: 100 А
• Характеристика срабатывания: K - для цепей с высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальная отключающая способность: 10 кА
• Конструкция: двойной разрыв контактов + двойная дугогасительная камера с 24 деионными пластинами
• Стандарты: ГОСТ IEC 60947-2, ГОСТ IEC 60898-1

Совместимость и монтаж

Автоматический выключатель однополюсный модульный 1P K 100А M10H устанавливается на DIN-рейку шириной 35 мм. Совместим со всеми стандартными шкафами и щитами, поддерживающими модульную сборку. Для подключения используются клеммы с зажимом на провода сечением до 50 мм2 (медные). Убедитесь, что входящий и выходящий кабели имеют достаточную токовую нагрузку - 100 А требует качественной фиксации и правильного выбора сечения жил.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, включая предотвращение самопроизвольного включения после срабатывания и устойчивость к термическим и механическим воздействиям. Двойная дугогасительная система снижает риск возгорания при отключении больших токов.

Преимущества

• Высокая отключающая способность - 10 кА - позволяет безопасно работать даже при серьёзных КЗ
• Характеристика K оптимальна для оборудования с длительными пусковыми токами, исключает ложные срабатывания
• Двухступенчатая дугогасительная система с 24 пластинами обеспечивает быстрое гашение дуги, продлевая срок службы контактов
• Модульная форма позволяет легко интегрировать в существующие щитовые решения

Ограничения применения

Не применяется в сетях переменного тока выше 440 В. Не предназначен для частого ручного включения/выключения - это не рубильник. Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации. Отсутствует функция дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО.

Примеры использования

• Защита силовой линии к трехфазному двигателю 75 кВт в одном из фаз (при использовании трёх таких выключателей)
• Отключение цепи нагревательного элемента в промышленной печи
• Щитовая защита конвейерной линии с частотным преобразователем
• Подключение кабеля большой мощности от трансформаторной подстанции к распределительному щиту

Практические советы

• Выбирая автоматический выключатель однополюсный модульный 1P K 100А M10H, проверьте, чтобы сечение кабеля было не менее 35–50 мм2 - недостаточное сечение вызовет перегрев и повреждение контактов
• При установке в щите с несколькими такими приборами соблюдайте интервалы между ними - не допускайте плотного соседства, особенно при работе на пределе нагрузки
• Перед первым включением убедитесь, что все соединения затянуты моментом, указанным в документации - слабый контакт - основная причина отказов
• Для комплексной защиты используйте этот выключатель в паре с УЗО - он не защищает от утечек тока
• Артикул ar-m10h-1-k100 - это точный идентификатор модели в каталоге IEK; при заказе всегда сверяйтесь с этим номером
