Расцепитель независимый SHT-X3 DC AC 24В/48В для NXB-125(G) (R) CHINT 816988

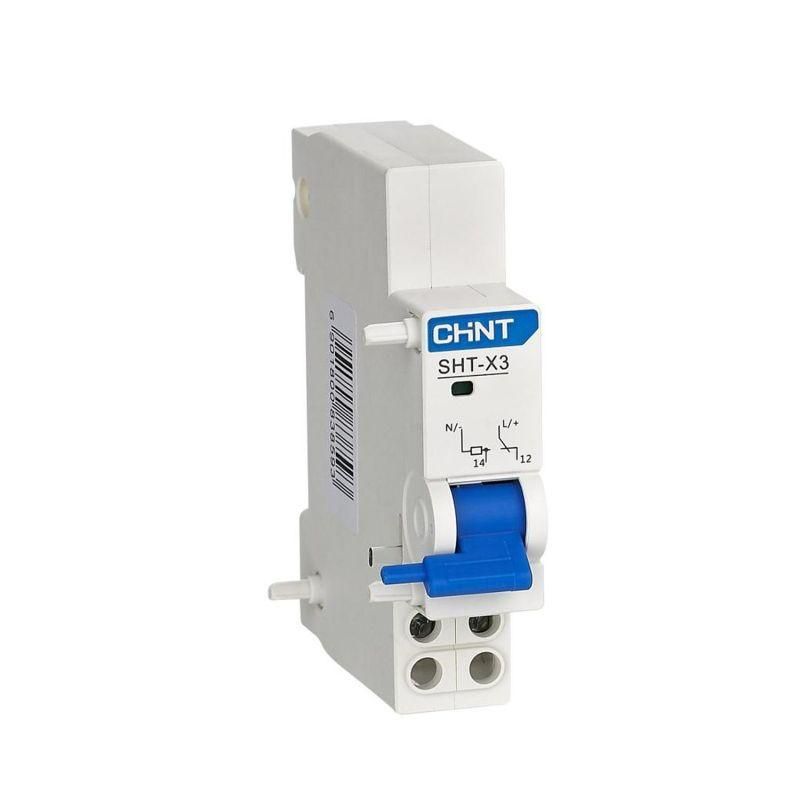

Расцепитель независимый SHT-X3 AC/DC 24В/48В для NXB-125(G)(R) - устройство для дистанционного отключения автоматических выключателей серии NXB-125(G)(R). Устанавливается на DIN-рейку и работает от постоянного или переменного тока 24–48 В, обеспечивая надёжное управление питанием в системах автоматизации.

Назначение и область применения

Расцепитель независимый SHT-X3 AC/DC 24В/48В для NXB-125(G)(R) используется для удалённого отключения автомата при получении управляющего импульса. Применяется в системах автоматического контроля, где требуется быстрое отключение нагрузки - например, при аварии, срабатывании сигнализации или команде с пульта управления. Подходит для установки в щитах управления, на производстве, в объектах ЖКХ и инфраструктуре.

Технические характеристики

• Номинальное напряжение питания: 24–48 В (переменный или постоянный ток)
• Род тока: AC/DC - совместим с обоими типами сигналов
• Количество переключающих контактов: 1 (один нормально замкнутый контакт для управления)
• Количество контактов: 2 - один для подачи питания, второй - для обратной связи или контрольного контура
• Режим работы: импульсный - срабатывает при кратковременном подаче напряжения, не требует постоянного питания
• Напряжение отключения: 0,35–0,7 U_s - гарантирует срабатывание при снижении напряжения до этого уровня
• Напряжение гарантированного невключения: ниже 0,35 U_s - не сработает при слабом сигнале
• Напряжение неотключения: 0,85–1,10 U_s - остаётся в рабочем состоянии при колебаниях сети
• Электрическая износостойкость: 4000 циклов включения/отключения
• Механическая износостойкость: 4000 циклов
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для влаги
• Ширина: 18 мм - компактная форма, занимает мало места на рейке
• Монтаж: на стандартную DIN-рейку 35 мм

Совместимость и монтаж

Расцепитель независимый SHT-X3 AC/DC 24В/48В для NXB-125(G)(R) совместим исключительно с автоматическими выключателями серии NXB-125(G)(R). Монтируется справа от выключателя - фиксируется механическим защёлкивающим механизмом. Для установки не нужны инструменты: достаточно совместить крепёжные пазы и плотно прижать до характерного щелчка. После монтажа проверьте соответствие полярности при использовании DC-питания - переполюсовка не повредит устройство, но может нарушить работу.

Безопасность и стандарты

Устройство соответствует требованиям степени загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью. Отсутствует защита от воды (IP20), поэтому не применяется во влажных средах, на улице или в неотапливаемых шкафах. Нет сертификатов ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Поддерживает два типа питания - AC и DC - позволяет использовать в различных системах без замены устройства
• Импульсный режим снижает энергопотребление и тепловую нагрузку
• Высокая механическая и электрическая долговечность - 4000 циклов обеспечивают срок службы более 5 лет при регулярном использовании
• Простая установка без инструментов - экономит время при сборке щита
• Чётко заданные пороги срабатывания - минимизирует ложные срабатывания

Ограничения применения

• Не совместим с другими сериями автоматов - только NXB-125(G)(R)
• IP20 - нельзя использовать в условиях повышенной влажности, пыли или на открытом воздухе
• Не рассчитан на длительное включение - только импульсный режим; постоянное напряжение на катушке вызовет перегрев
• Не имеет встроенных индикаций - невозможно определить состояние (вкл/выкл) визуально без внешнего контроллера

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной безопасности
• Дистанционное отключение станка через PLC при достижении предельного времени работы
• Отключение группы освещения по расписанию или по команде с пульта управления
• Защита цепей в системах бесперебойного питания при перегрузке

Практические советы

• Перед монтажом убедитесь, что выключатель NXB-125(G)(R) имеет свободное место справа - расцепитель занимает 18 мм
• При использовании постоянного тока (DC) соблюдайте полярность: + на входе, − на выходе
• Не подавайте напряжение выше 48 В - даже кратковременно - это может повредить катушку
• Для частого использования рекомендуется устанавливать защиту от скачков напряжения на входе расцепителя
• Проверяйте работоспособность после монтажа: подайте импульс 24 В на 0,5 сек - выключатель должен отключиться
