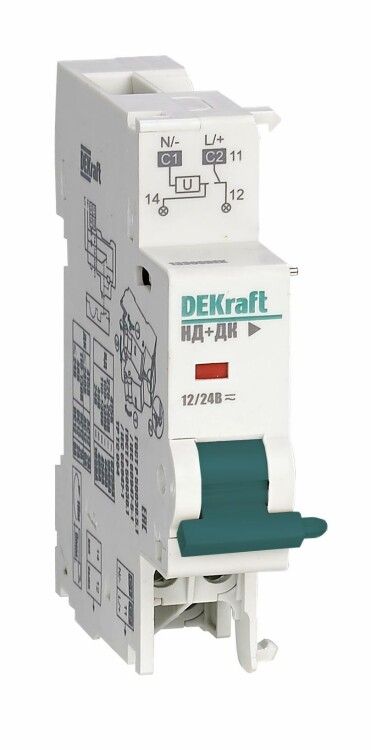

Расцепитель независимый НД105 12/24В АС/DC для ВА-105 | 13300DEK DEKraft APC

Расцепитель независимый НД105 - устройство для дистанционного отключения автоматического выключателя ВА-105. Подходит для систем управления с питанием 12–24 В постоянного или переменного тока. Бренд DEKRAFT, артикул 13300dek.

Назначение и область применения

Расцепитель независимый НД105 используется для удалённого отключения автомата ВА-105 без физического воздействия на рычаг. Применяется в системах автоматизации, где требуется быстрое отключение цепи по сигналу с пульта, контроллера или аварийной кнопки. Устройство совместимо с выключателями серии ВА-105 и ВА-105 DC, часто устанавливается в щитах управления промышленным оборудованием, конвейерами, насосными станциями и системами безопасности.

Технические характеристики

• Тип тока: AC/DC - работает как от переменного, так и от постоянного напряжения;
• Номинальное напряжение питания: 12–24 В - поддерживает два стандарта управления: 12 В и 24 В;
• Напряжение срабатывания: 70–110% от номинала - надёжно активируется даже при колебаниях сети;
• Ширина: 18 мм - компактный размер, легко помещается рядом с автоматом в DIN-рейке;
• Тип расцепителя: независимый - не связан с тепловым или электромагнитным расцепителем автомата, управление полностью внешнее;
• Присоединение: слева - монтируется на левой стороне аппарата ВА-105, важно соблюдать ориентацию при установке.

Совместимость и монтаж

Расцепитель НД105 совместим только с автоматическими выключателями серии ВА-105 и ВА-105 DC. Для подключения используйте провода сечением до 1,5 мм2. Монтаж выполняется путём защёлкивания на левую боковую поверхность автомата - перед установкой проверьте, что корпус выключателя не повреждён и зазор между механизмами соответствует габаритам расцепителя. После монтажа убедитесь, что шток расцепителя свободно перемещается и не задевает соседние элементы.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной износостойкости и электробезопасности для оборудования низкого напряжения. Сертифицировано в рамках системы качества DEKraft. Не имеет специальной защиты от взрывоопасной среды - не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Поддержка двух уровней напряжения (12 В и 24 В) - позволяет использовать один тип расцепителя в разных системах управления;
• Работа от AC и DC - исключает необходимость подбора отдельных моделей для переменного и постоянного тока;
• Минимальная ширина (18 мм) - экономит место в распределительном щите;
• Высокая надёжность срабатывания в диапазоне 70–110% Un - снижает риск отказа при просадках напряжения.

Ограничения применения

• Не совместим с другими сериями автоматических выключателей - только ВА-105 и ВА-105 DC;
• Не предназначена для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки;
• Не рассчитана на работу в условиях повышенной вибрации без крепления - при монтаже на vibrating-оборудовании рекомендуется дополнительная фиксация;
• Не имеет IP-защиты - устанавливается только внутри закрытых щитов, недопустимо использование на открытом воздухе или в сырых помещениях без корпуса.

Примеры использования

• Автоматическое отключение станка при сработке датчика перегрузки;
• Экстренное отключение конвейера через аварийную кнопку в цеху;
• Интеграция в систему пожарной сигнализации - отключение электрооборудования при тревоге;
• Управление освещением или насосами через PLC с выходом 24 В DC.

Практические советы

• Перед установкой проверьте напряжение на входе расцепителя - слишком низкое (<70% от 12/24 В) вызовет отказ срабатывания;
• При использовании длинных проводов увеличьте сечение жил, чтобы минимизировать потери напряжения;
• Не соединяйте несколько расцепителей параллельно на одном источнике - это может привести к перегрузке управляющего контура;
• При замене старого расцепителя убедитесь, что новый также имеет присоединение слева - правильная ориентация критична для механического зацепления;
• Рекомендуется периодически проверять свободное движение штока - грязь или оксиды могут препятствовать работе механизма.
