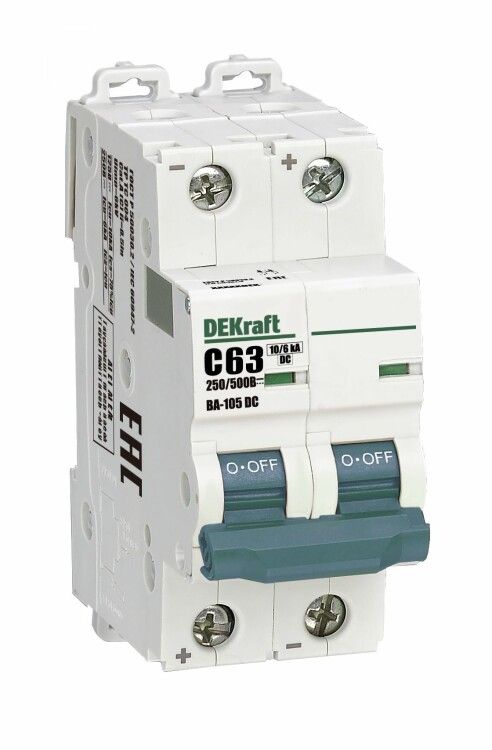

Выключатель автоматический двухполюсный ВА-105 2P C кривая 63A 500В DC | 13397DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство на 63 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, соответствует ГОСТ Р 50030.2-2010 и подходит как для промышленных, так и для бытовых применений.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Он используется там, где требуется надёжная коммутация и защита при высоких токах: в системах автоматизации, на транспорте (электромобили, метро, железные дороги), в фотоэлектрических станциях, источниках бесперебойного питания, зарядных станциях и других устройствах с питанием от батарей или выпрямителей.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Ширина: 2 модуля (36 мм)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
• Тип изделия: стационарный автоматический выключатель

Совместимость и монтаж

Автоматический выключатель ВА-105 DC совместим с любой стандартной DIN-рейкой шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Подключение проводов осуществляется зажимами с максимальным сечением 35 мм2. Для обеспечения надёжного контакта рекомендуется использовать наконечники (нельзя завести многожильный кабель без них). Обязательно соблюдайте полярность при подключении - хотя аппарат не чувствителен к направлению тока, правильная схема повышает безопасность.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие международному стандарту МЭК 60947-2. Отключающая способность проверена при тестировании на 10 кА при 250 В и 6 кА при 500 В - это позволяет уверенно применять его в сетях с высокими токами КЗ. Индикатор состояния (окно на корпусе) наглядно показывает, включен ли автомат, даже если рукоятка находится в промежуточном положении. Это снижает риск ошибочного обслуживания.

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных устройств рассчитаны только на переменный ток
• Высокая отключающая способность при 500 В DC - 6 кА, что покрывает большинство промышленных задач
• Индикатор положения рукоятки - удобен для диагностики без вскрытия щита
• Устойчив к колебаниям температуры и влажности благодаря исполнению УХЛ4
• Простая установка на DIN-рейку - экономит время при сборке щитов

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости или влажности - степень защиты IP20 не защищает от внешних воздействий
• Не следует использовать в цепях с напряжением выше 500 В DC - возможен пробой изоляции
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - для этого нужна характеристика D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно устанавливать УЗО

Примеры использования

• Защита массива солнечных панелей на 500 В DC перед инвертором
• Щит управления электроприводом вагона метрополитена
• Распределительный щит системы UPS с батарейным массивом
• Цепи зарядки электрокаров на постоянном токе
• Промышленные станки с преобразователями частоты и источниками постоянного тока

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно использует постоянный ток - этот аппарат не работает на AC
• При использовании в щите с несколькими автоматами учтите, что ширина одного модуля - 18 мм, значит, два модуля займут 36 мм места
• Для многожильных кабелей обязательно используйте наконечники - иначе контакт будет плохим, и выключатель может перегреваться
• Проверьте, чтобы номинальный ток нагрузки был не более 63 А - лучше выбирать с запасом 10–20%
• Если в цепи есть большие импульсы тока (например, при включении мощных конденсаторов), убедитесь, что они не превышают 6 кА при 500 В - иначе автомат может отказаться отключить КЗ
