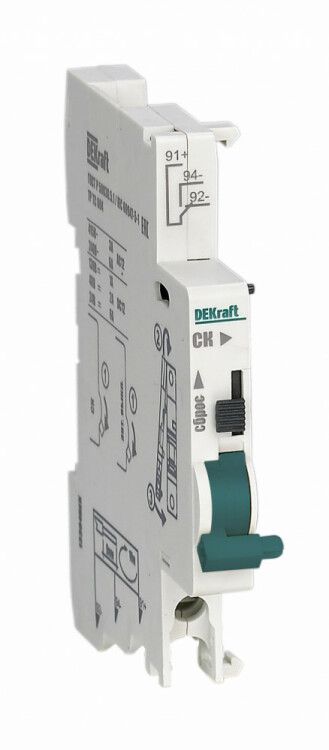

Контакт сигнальный ВА-105, 230 В, 6 А, 1 контакт DEKraft 13304DEK

Контакт сигнальный для ВА-105 - это вспомогательный контакт от компании DEKraft, предназначенный для передачи сигнала о срабатывании автомата серии ВА-105. Артикул 13304dek позволяет легко найти совместимый элемент для монтажа на модульный автоматический выключатель. Устройство работает как с переменным, так и с постоянным током, что расширяет возможности его применения.

Назначение и область применения

Контакт сигнальный для ВА-105 устанавливается на автоматические выключатели серии ВА-105 и ВА-105 DC для сигнализации аварийного отключения. Он фиксирует факт срабатывания автомата и передает сигнал в цепь управления, контроля или индикации - например, для включения лампы «Автомат отключен» или отправки сигнала в систему АСУ ТП.

Подходит для установки на модульные автоматы в щитах жилых, промышленных и коммерческих объектах. Особенно актуален там, где важно оперативно определить причину отключения - например, в цепях насосов, вентиляции, конвейеров или оборудования с высокой степенью ответственности.

Технические характеристики

• Номинальное напряжение: 230 В
• Тип изделия: Контактор вспомогательный
• Род тока: Переменный / Постоянный
• Тип напряжения управления: Переменный / Постоянный
• Количество сигнальных контактов: 1 (переключающий - 1НО + 1НЗ)
• Количество нормально открытых контактов: 0 (все контакты - переключающие)
• Ширина: 9 мм (0.5 модуля DIN)
• Исполнение: Стационарное - не съемное, фиксируется на корпусе автомата
• Присоединение: Слева от автомата (по направлению монтажа)

Совместимость и монтаж

Контакт сигнальный для ВА-105 совместим исключительно с автоматическими выключателями серии ВА-105 и ВА-105 DC производства DEKraft. Монтируется механически на боковой поверхности автомата - слева от него, когда смотрите на лицевую панель. Нет необходимости в дополнительном креплении: защелкивающаяся система обеспечивает надежную фиксацию при правильной установке.

Не устанавливается на другие модели автоматов - даже если они имеют аналогичную ширину. Для работы требуется именно оригинальный выключатель ВА-105. Габаритная ширина 9 мм соответствует половине модуля DIN, поэтому занимает минимальное место в щите.

Особенности конструкции

Контакт имеет переключающую (changeover) контактную группу - один общий контакт, который замыкается с одним выводом при срабатывании автомата и размыкается с другим. Это значит, что он может одновременно включать одну цепь и выключать другую - удобно для создания инвертированных сигналов или двухпозиционной индикации.

Контакт не является съемным - он закреплен жестко на корпусе автомата и не рассчитан на частые демонтажи. Его нельзя использовать как самостоятельный компонент - только как часть системы ВА-105.

Преимущества

• Простая и надежная механическая связь с автоматом - сигнал точно соответствует состоянию аппарата
• Работает с переменным и постоянным током - универсальность для различных систем управления
• Минимальная нагрузка на щит: всего 0.5 модуля DIN
• Сигнал доступен сразу после срабатывания - без задержек и внешних источников питания

Ограничения применения

• Не совместим с автоматами других серий - даже от DEKRAFT, кроме ВА-105 и ВА-105 DC
• Не подлежит замене или ремонту - при выходе из строя необходимо менять весь автомат
• Не предназначен для коммутации силовых цепей - только для сигнальных (ток до 5 А, согласно типовым условиям)
• Не используется в условиях повышенной вибрации без дополнительной фиксации щита

Примеры использования

• Лампа индикации «Отключение по перегрузке» в распределительном щите
• Подключение к PLC для регистрации отказа в системе мониторинга
• Сигнализация срабатывания защиты на конвейере или станке
• Формирование тревожного сигнала в системе безопасности здания

Практические советы

• При заказе проверьте, что ваш автомат - именно ВА-105 или ВА-105 DC. Контакт не подойдет к ВА-104, ВА-106 или другим сериям.
• При монтаже обращайте внимание на сторону установки - контакт располагается строго слева от автомата. Если смонтировать справа - он не зацепится.
• Не используйте этот контакт для управления реле большой мощности - он рассчитан только на слаботочные цепи (до 5 А).
• Если нужен съемный контакт - выбирайте другой тип решения, например, вспомогательные контакты типа S2 или K2, которые можно устанавливать отдельно.
