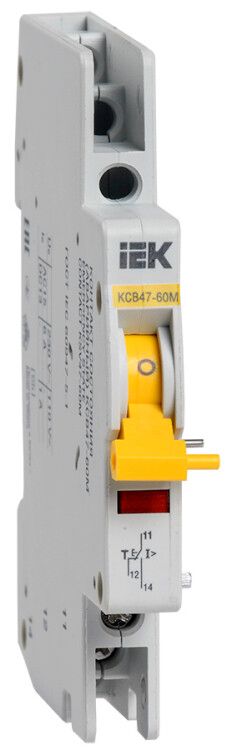

Контакт состояния КСВ47-60М для ВА47-60M, 1 НЗ/НО, 110 В IEK (ИЭК) MVA31D-AK-1

Контакт состояния КСВ47-60М на DIN-рейку для автоматического выключателя ВА47-60M - это дополнительный модуль, который передаёт сигнал о положении автомата ВА47-60M в системы автоматизации. Бренд IEK (ИЭК) предлагает этот контакт как часть серии KARAT для надёжной интеграции в распределительные щиты.

Назначение и область применения

Контакт состояния КСВ47-60М предназначен для сигнализации положения автомата ВА47-60M - именно когда он отключился из-за срабатывания защиты (перегрузка или короткое замыкание). Он не реагирует на ручное отключение. Это позволяет системам автоматизации определять аварийное отключение, отличая его от планового отключения оператором. Применяется в промышленных щитах, на конвейерах, насосных станциях, в системах контроля энергообеспечения.

Технические характеристики

• Тип: дополнительный контакт состояния (аварийный)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Рабочее напряжение: 110 В
• Тип подключения: винтовые зажимы
• Габариты: 0,5 модуля DIN (стандартная ширина 9 мм)
• Срок службы: до 15 лет при эксплуатации в допустимых условиях
• Переключающие контакты: один комбинированный блок (НО+НЗ)

Совместимость и монтаж

КСВ47-60М устанавливается исключительно на автоматические выключатели серии ВА47-60M от IEK. Модуль фиксируется механически через зацепление с рычагом взвода автомата - никаких проводов или креплений к DIN-рейке не требуется. Подключение осуществляется к клеммам контакта с помощью винтового зажима. Установка возможна только после первого взведения рукоятки ВА47-60M - тогда контакты переходят в рабочее состояние и сохраняют его даже при последующем ручном отключении.

Безопасность и стандарты

Произведён в соответствии с требованиями к устройствам для распределительных сетей до 1000 В. Соответствует принципам безопасности IEC 60947-1 и IEC 60947-3 для вспомогательных контактов. Не требует специальных мер защиты при монтаже в щитах класса IP54 и выше.

Преимущества

• Уникальная функция: различает аварийное отключение (по току) и ручное - это снижает количество ложных тревог в АСУ ТП
• Не требует внешнего питания - работает на основе механического воздействия
• Минимальная занимаемая площадь: всего 0,5 модуля DIN
• Высокая долговечность: срок службы 15 лет при соблюдении условий эксплуатации
• Простая установка: совмещается с ВА47-60M без инструментов

Ограничения применения

• Не совместим с другими сериями автоматов - только с ВА47-60M
• Не сработает при ручном отключении - только при срабатывании защиты
• Не предназначена для работы с переменным напряжением выше 110 В
• Не рекомендуется использовать в средах с частыми вибрациями выше 1g - возможны ложные переключения
• Не поддерживает управление нагрузкой - только сигнализация состояния

Примеры использования

• На участке конвейера: система получает сигнал, что автомат отключился из-за перегрузки двигателя - запускается алгоритм остановки и уведомления оператора
• В системе бесперебойного питания: контроллер фиксирует факт аварийного отключения основного автомата и переводит питание на резерв
• В центре сбора данных: журнал событий записывает причину отключения - “авария” вместо “ручное отключение”

Практические советы

• Перед установкой проверьте, чтобы автомат ВА47-60M был полностью взведён - иначе контакт не зацепится
• При монтаже не затягивайте винты слишком сильно - это повредит пластиковую оболочку контакта
• Подключите НО и НЗ контакты к разным входам PLC - это позволит одновременно отслеживать два состояния: “включен” и “отключен аварийно”
• Не используйте КСВ47-60М в качестве самостоятельного выключателя - он не рассчитан на коммутацию нагрузки
• При замене автомата ВА47-60M всегда проверяйте совместимость нового устройства - даже аналогичные модели других партий могут иметь изменённую геометрию зацепления
