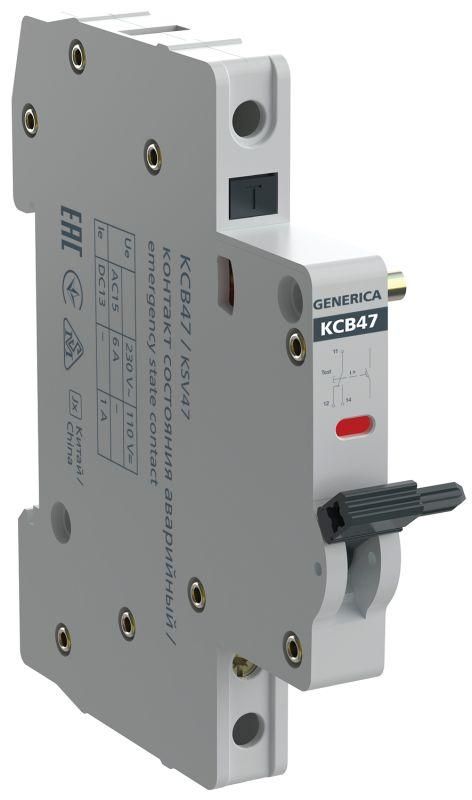

Контакт состояния аварийный КСВ47 на DIN-рейку GENERICA - MVA21D-AK-G IEK

Контакт состояния аварийный КСВ47 для DIN-рейки от GENERICA и IEK предназначен для передачи сигнала о срабатывании автоматического выключателя из-за сверхтока. Устройство устанавливается на стандартную DIN-рейку и обеспечивает надёжную коммутацию в цепях управления и контроля.

Назначение и область применения

Контакт состояния аварийный КСВ47 для DIN-рейки используется для оповещения о сработавшей защите автоматического выключателя - например, при коротком замыкании или перегрузке. Он позволяет визуально или через систему автоматизации зафиксировать факт отключения оборудования. Применяется в распределительных щитах промышленного и коммерческого назначения: на станках, конвейерах, системах вентиляции, насосных станциях и других объектах, где важна оперативная диагностика отказов.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Общее количество переключающих контактов: 1 (однополюсный переключатель с одним НО и одним НЗ)
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Срок службы: 15 лет при штатной нагрузке и условиях эксплуатации

Совместимость и монтаж

Контакт состояния аварийный КСВ47 для DIN-рейки монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы - достаточно затянуть провода отверткой. Для работы требуется внешнее питание цепи сигнализации (обычно 24–230 В переменного или постоянного тока). Устройство совместимо с большинством модульных автоматических выключателей, оснащённых механическим контактным выводом для аварийной сигнализации.

Преимущества

• Универсальный форм-фактор - легко интегрируется в существующие щитовые решения
• Чёткая фиксация положения контакта при срабатывании автомата - исключает ложные сигналы
• Механический принцип действия - не требует внешнего питания для самой функции сигнализации
• Высокая долговечность - срок службы 15 лет снижает частоту обслуживания

Ограничения применения

• Не предназначена для коммутации силовых цепей - работает только в цепях управления и сигнализации (низкие токи и напряжения)
• Требует наличия соответствующего выхода на автоматическом выключателе - не все модели поддерживают подключение аварийного контакта
• Не рекомендуется использовать в средах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Подключение к пульту управления на производстве: при отключении автомата по перегрузке - загорается индикатор “Авария”
• Интеграция в SCADA-систему: сигнал с КСВ47 передаётся в центральный контроллер для регистрации отказа
• Системы безопасности: срабатывание контакта запускает звуковой/световой сигнал тревоги

Практические советы

• Перед установкой проверьте, есть ли на вашем автоматическом выключателе специальный вывод для аварийного контакта - он часто обозначен как “Auxiliary Contact” или “Alarm Contact”
• При подключении используйте провода с жилами не более 2,5 мм2 - большие сечения могут повредить винтовые зажимы
• Рекомендуется закреплять КСВ47 рядом с автоматом, который он контролирует - так проще интерпретировать сигналы при диагностике
• Проверяйте состояние контактов раз в год: окисление или нагрев могут вызвать увеличение переходного сопротивления
