Контакт состояния КС47 на DIN-рейку GENERICA - MVA21D-KS-G IEK

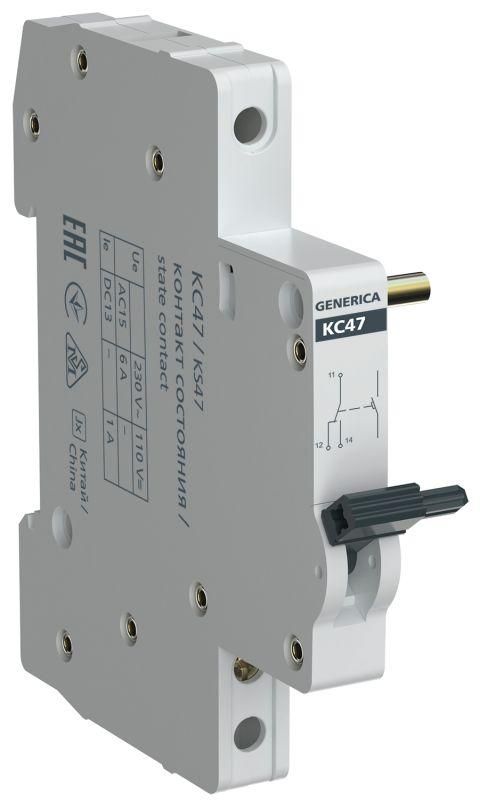

Контакт состояния КС47 для DIN-рейки от GENERICA и IEK - это компактный модуль, который фиксирует и передаёт сигнал о положении автоматического выключателя. Устройство устанавливается на DIN-рейку и используется в распределительных щитах для контроля состояния коммутационной аппаратуры.

Назначение и область применения

Контакт состояния КС47 для DIN-рейки предназначен для сигнализации положения автомата: включен/выключен. Он не управляет током нагрузки, а лишь передаёт информацию о состоянии аппарата. Применяется в системах управления, АСУ ТП, панелях автоматизации, где важно знать, работает ли выключатель. Подходит для установки рядом с автоматическими выключателями в щитах жилых, промышленных и коммерческих зданий.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 1 (перекидной контакт - НЗ/НО)
• Количество модулей DIN: 0,5 (занимает половину стандартного модуля шириной 17,5 мм)
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Напряжение коммутируемых цепей: не указано - применяется только в цепях управления малой мощностью (например, 24–240 В переменного или постоянного тока)

Совместимость и монтаж

Контакт состояния КС47 для DIN-рейки монтируется на шину типа TS35. Для работы требуется механическая связь с автоматическим выключателем - он защёлкивается на рычаге или рукоятке выключателя. Убедитесь, что посадочная поверхность на корпусе автомата совпадает с формой контакта. Монтаж выполняется после отключения питания. Подключение проводов - через винтовые клеммы: затягивайте осторожно, чтобы не повредить пластик.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам вторичной цепи. Не имеет сертификации по IEC 60947-5-1 для силового коммутирования - не используйте для управления нагрузкой выше 5 А. Работает исключительно в цепях управления и сигнализации.

Преимущества

• Минимальный габарит - занимает всего 0,5 модуля, экономит место в щите
• Простая установка - не требует дополнительных креплений или адаптеров
• Высокая долговечность - срок службы 15 лет обеспечивает стабильную работу без обслуживания
• Совместим с большинством бытовых и промышленных автоматических выключателей от GENERICA, IEK и аналогов

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для слаботочных сигналов
• Требует точного совмещения с механизмом автомата; не подходит для всех типов выключателей (особенно старых или нестандартных)
• Не защищён от внешних воздействий - IP-класс не указан, не рекомендуется для открытых или влажных помещений без защиты
• Работает только при механическом взаимодействии - не активируется при удалённом управлении (например, через электромагнит)

Примеры использования

• Сигнализация включения насоса в системе водоснабжения
• Индикация состояния автомата на панели управления станком
• Подключение к PLC для отслеживания аварийного отключения
• Формирование сигнала “Автомат отключён” в системе учёта энергоресурсов

Практические советы

• Перед установкой проверьте, есть ли на вашем автомате подходящий выступ для зацепления - если нет, контакт не будет работать
• Используйте КС47 только с автоматами того же бренда (GENERICA, IEK) или с точно совпадающими габаритами
• При прокладке проводов к контакту избегайте соседства с силовыми кабелями - это снижает помехи в сигнале
• При замене автомата - обязательно сверьте новый с моделью КС47: даже небольшое изменение формы рукоятки может сделать контакт неработоспособным
