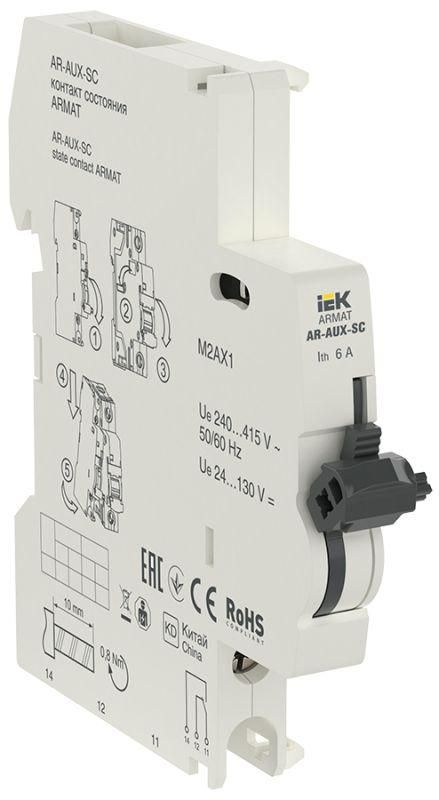

Контакт состояния AR-AUX-SC 240-415В от IEK предназначен для передачи сигнала о положении автомата - включён/выключен - в системы автоматизации. Этот контакт совместим с автоматическими выключателями серий M06N и M10N, обеспечивая надёжную связь между силовым оборудованием и управляющими цепями.

Назначение и область применения

AR-AUX-SC 240-415В используется для передачи сигналов о текущем состоянии автоматических выключателей M06N и M10N. Он позволяет определять, находится ли выключатель в положении «вкл» или «выкл», что необходимо для контроля работы оборудования в системах автоматизации, учёта энергоресурсов, безопасности и удалённого мониторинга. Применяется на производствах, в распределительных щитах, на транспорте, в ЖКХ и других местах, где требуется фиксация положения аппарата.

Технические характеристики

• Рабочее напряжение: 240–415 В переменного тока
• Количество контактов: один нормально замкнутый (НЗ) и один нормально открытый (НО)
• Переключающие контакты: отсутствуют - устройство не коммутирует нагрузку, лишь передаёт состояние
• Защита: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Температурный диапазон: от -40 C до +70 C - работает в суровых условиях, включая холодные помещения и жаркие цеха
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без обслуживания
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Габариты: занимает 0,5 модуля DIN - компактен, легко помещается рядом с автоматом
• Цвет корпуса: белый
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

AR-AUX-SC 240-415В монтируется непосредственно на автоматические выключатели серии M06N и M10N. Крепление осуществляется через специальный шток, который механически связан с рычагом выключателя. Монтаж требует точной установки - контакт должен плотно зафиксироваться, чтобы избежать ложных сигналов. Подключение проводов - винтовое; рекомендуется использовать одножильные медные провода с зачищенными концами. Для правильной работы важно, чтобы рукоятка автомата могла свободно перемещаться - контакт реагирует даже при удержании рукоятки в «заряженном» положении.

Безопасность и стандарты

AR-AUX-SC 240-415В соответствует требованиям к электрооборудованию для внутренней установки. Сертифицирован в рамках ГОСТ Р 50030.2 и IEC 60947-5-1. Обеспечивает гальваническую развязку между силовой цепью и цепью управления, снижая риск повреждения чувствительной электроники. Не предназначен для работы в средах с высокой запылённостью, агрессивными газами или повышенной влажностью - степень защиты IP20 исключает использование вне щита.

Преимущества

• Высокая надёжность: механическая связь с выключателем гарантирует точность сигнала, независимо от способа управления
• Долгий срок службы: 15 лет без необходимости замены или регулировки
• Компактность: всего 0,5 модуля DIN - экономит место в щите
• Простота подключения: винтовые зажимы позволяют работать с любыми типами проводов до 2,5 мм2
• Широкий температурный диапазон: подходит для установки в необогреваемых помещениях зимой

Ограничения применения

• Не применяется с другими сериями автоматов - только M06N и M10N
• IP20 не допускает установку в сырых, пыльных или наружных условиях
• Не является коммутирующим элементом - нельзя подключать нагрузку выше слаботочных цепей (например, реле, индикацию)
• Требуется точная установка на выключатель - некорректный монтаж вызывает отказ в работе
• Не подходит для частого ручного переключения - механизм рассчитан на работу в паре с автоматическим выключателем, а не как самостоятельный переключатель

Примеры использования

• Автоматизация цехового оборудования: сигнал от AR-AUX-SC 240-415В передаётся в PLC для отображения статуса насоса или конвейера
• Щитовые системы: индикация включения питания на пульте оператора
• Системы аварийного отключения: при отключении автомата система получает сигнал и активирует протокол экстренной остановки
• ЖКХ: контроль наличия напряжения в этажных щитках для диагностики проблем

Практические советы

• Выбирая AR-AUX-SC 240-415В, проверьте соответствие модели вашего автомата - он работает только с M06N/M10N
• При монтаже убедитесь, что контакт полностью защёлкнулся - попробуйте легонько потянуть его после установки
• Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке винта
• Обязательно пометьте провода, идущие от контакта - так проще найти источник сигнала при диагностике
• Если нужна защита от пыли и влаги - выбирайте другой вариант, поскольку IP20 этого устройства недостаточно для таких условий
