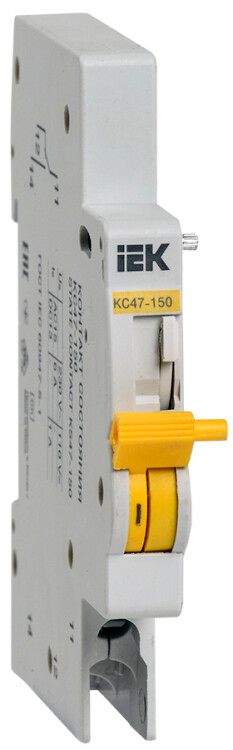

Контакт состояния КС47-150 на DIN-рейку для ВА47-150 KARAT IEK MVA50D-KS-1

Контакт состояния КС47-150 от IEK предназначен для передачи сигнала о положении автомата ВА47-150 - включён или выключен - в системы автоматизации. Устанавливается прямо на DIN-рейку рядом с выключателем и совместим исключительно с сериями KARAT. Артикул mva50d-ks-1.

Назначение и область применения

Контакт состояния КС47-150 передаёт сигнал о реальном положении автоматического выключателя ВА47-150: включено/выключено. Он не зависит от механического положения рукоятки - даже если она зафиксирована в «заряжено», контакт изменит состояние при фактическом отключении. Применяется в системах контроля, автоматизации и безопасности: например, для оповещения о срабатывании защиты, индикации работы оборудования или интеграции в SCADA-системы.

Технические характеристики

• Тип: дополнительный контакт состояния (1 нормально замкнутый + 1 переключающий)
• Рабочее напряжение: до 110 В переменного тока
• Количество модулей DIN: 0,5 (занимает половину ширины стандартного модуля)
• Подключение: винтовые зажимы - надёжная фиксация проводов без пайки
• Срок службы: 15 лет при регулярной эксплуатации

Совместимость и монтаж

КС47-150 совместим только с автоматическими выключателями серии ВА47-150 от IEK (KARAT). Монтируется на DIN-рейку сразу после установки выключателя. Подключается через винтовые клеммы: входящий провод - к контакту, выходящий - к цепи управления. Для правильной работы необходимо, чтобы выключатель был установлен в одном корпусе с контактом - они механически связаны. Не подходит для других серий или брендов.

Безопасность и стандарты

Произведён в соответствии с требованиями к комплектующим для распределительных устройств. Соответствует нормам для использования в промышленных системах. Не имеет собственной защиты от перегрузок - работает только как сигнальный элемент. Напряжение 110 В соответствует стандартным уровням управления в слаботочных цепях.

Преимущества

• Минимальная занимаемая площадь - всего 0,5 модуля DIN
• Устойчив к механическому износу благодаря долгому сроку службы (15 лет)
• Чёткая связь с положением автомата - сигнал всегда отражает реальное состояние, а не положение рукоятки
• Простой винтовой монтаж - не требует специальных инструментов

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для сигнализации (до 110 В)
• Совместима только с выключателями ВА47-150; не подходит для ВА47-29, ВА47-60 и других серий
• Не защищена от внешних воздействий - не используется в условиях повышенной запылённости или влаги без дополнительной защиты
• Не рассчитана на частое ручное переключение - работает только при срабатывании автомата

Примеры использования

• Сигнализация отключения насоса на конвейере - контакт подаёт сигнал в пульт управления
• Индикация питания станка: горит лампа, когда ВА47-150 включён
• Автоматическое отключение другого устройства при срабатывании защиты
• Интеграция в систему учёта времени работы оборудования

Практические советы

• Перед монтажом проверьте, что выключатель ВА47-150 уже установлен - КС47-150 крепится к нему механически
• Используйте провода сечением до 2,5 мм2 - подходят под винтовые клеммы
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть контакта
• При использовании в системах с высокой нагрузкой на контакты - контролируйте температурный режим окружающей среды
• Для удобства обслуживания пометьте провода, идущие от КС47-150 - так проще диагностировать отказ
