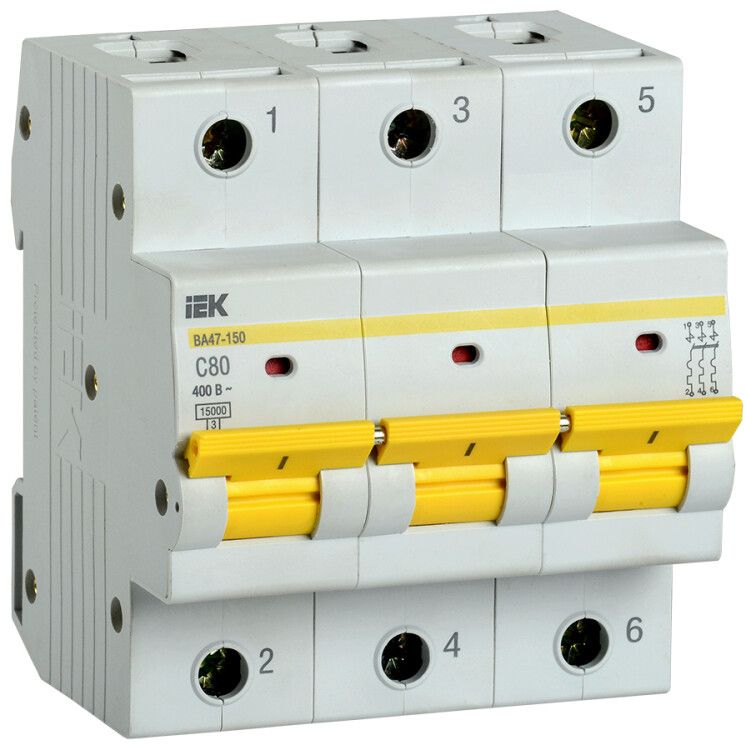

Выключатель автоматический трехполюсный ВА47-150 80А C 15кА KARAT | MVA50-3-080-C IEK

Автоматический выключатель модульный трехполюсный 80А 15кА характеристика C ВА47-150 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор, входящий в серию KARAT, устанавливается на DIN-рейку и применяется в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА47-150 защищает группы потребителей - такие как мощные электроприборы, насосы, компрессоры, системы вентиляции и освещение. Он используется в вводно-распределительных устройствах (ВРУ) и этажных щитах, где требуется надежная защита от аварийных токов. Подходит как для бытовых, так и для легкопромышленных установок с переменным током частотой 50 Гц.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для смешанных нагрузок (электродвигатели + освещение)
• Степень защиты: IP40 - защищён от доступа пальцев и твердых предметов >1 мм, но не от воды
• Модульная ширина: 4,5 модуля - занимает 81 мм на DIN-рейке (1 модуль = 17,5 мм)
• Тип тока: переменный (AC)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-150 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требует. Совместим со всеми щитами, поддерживающими модульную систему IEK KARAT. Для правильного подключения используйте кабели сечением не менее 16 мм2 (медные) для тока 80 А. Клеммы рассчитаны на зажим до 50 мм2. Обязательно проверьте соответствие сечения провода и номинала автомата перед монтажом.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Применяет двухступенчатую защиту: тепловую (при длительной перегрузке) и электромагнитную (при коротком замыкании). Конструкция исключает самопроизвольное отключение и обеспечивает четкий визуальный индикатор положения (вкл/выкл). Наличие рекомендованного ассортимента подтверждает соответствие нормам безопасности для массового применения.

Преимущества

• Высокая отключающая способность (15 кА) - гарантирует безопасность даже при серьёзных авариях
• Характеристика C - идеально балансирует между чувствительностью к перегрузкам и отказом от ложных срабатываний при пуске двигателей
• Надёжная механика - долговечные контакты и прочный корпус из самозатухающего пластика
• Одинаковая конструкция всех моделей серии KARAT - упрощает замену и обслуживание
• Фиксация на DIN-рейке без инструментов - экономит время при монтаже

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP40 не обеспечивает герметичность
• Не подходит для защиты цепей с очень частыми пусками (например, сварочные аппараты) - лучше использовать характеристику D
• Запрещено устанавливать параллельно с другими устройствами без учета координации - возможны ложные срабатывания
• Не работает при постоянном токе (DC) - только для AC 50 Гц
• Не следует использовать в качестве основного рубильника - он не предназначен для частого ручного включения/отключения

Примеры использования

• Защита трёхфазного двигателя 5,5 кВт в промышленном станке
• Щитовой автомат для группы розеток в цеху с мощными инструментами
• Распределительный автомат в этажном щите многоквартирного дома
• Линия питания кондиционера 3-phase 7 кВт
• Цепь освещения и силовых розеток в торговом помещении

Практические советы

• Выбирая автомат ВА47-150, убедитесь, что суммарная мощность подключаемых устройств не превышает 35 кВт (P=U×I×√3×cosφ ≈ 400×80×1,73×0,8≈44 кВт - запас 20% обязателен)
• При использовании в холодных помещениях (менее –10C) проверьте работоспособность после длительного простоя - возможно снижение чувствительности теплового элемента
• Не закрывайте щит полностью, если внутри есть теплоотдающие устройства - перегрев сокращает срок службы
• При замене старого автомата - сравните ширину: 4,5 модуля = 81 мм, чтобы не нарушить планировку щита
• Для сложных систем рекомендуется согласование с другим оборудованием (например, УЗО) - проконсультируйтесь с проектировщиком
