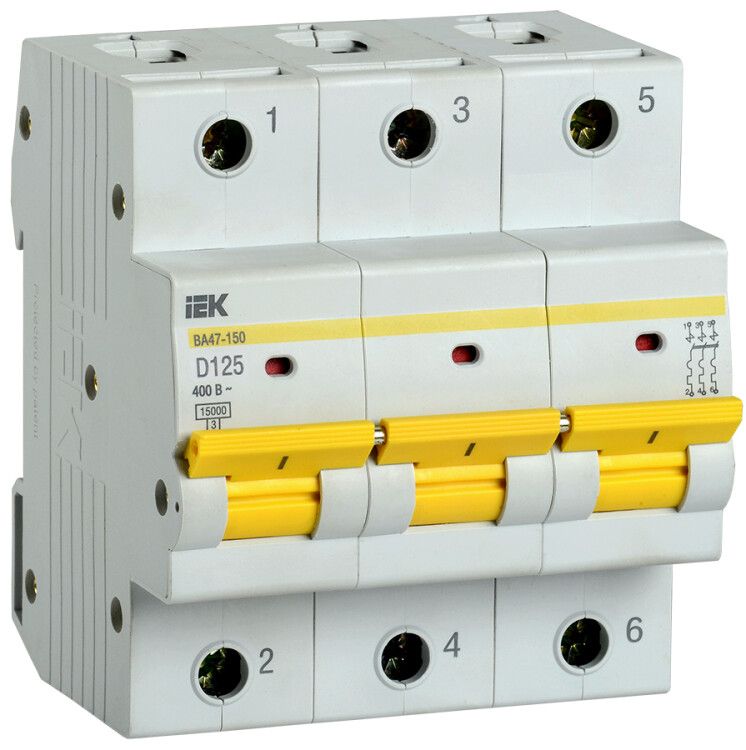

Выключатель автоматический трехполюсный ВА47-150 125А D 15кА KARAT | MVA50-3-125-D IEK

Автоматический выключатель IEK (ИЭК) ВА47-150 3Р 125А 15кА характеристика D предназначен для защиты трёхфазных сетей от перегрузок и коротких замыканий. Модульный дизайн позволяет легко установить его на DIN-рейку в щитах жилых, коммерческих и промышленных объектов. Артикул mva50-3-125-d относится к серии KARAT и соответствует требованиям для нагрузок с высокими пусковыми токами.

Назначение и область применения

Выключатель автоматический ВА47-150 используется для защиты распределительных и групповых цепей в трёхфазных системах переменного тока. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и силовых шкафах. Применяется там, где есть оборудование с высокими пусковыми токами - например, двигатели, компрессоры, насосы, сварочные аппараты и крупные конвейеры.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 000 А;
• Характеристика срабатывания: D - реагирует на длительные импульсы тока, характерные для пуска мощных двигателей; не сработает при кратковременных перегрузках;
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды - подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 4,5 модуля (9 мм каждый) - занимает 40,5 мм места на DIN-рейке;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий работы;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15 - совместим со стандартными шкафами.

Совместимость и монтаж

Выключатель ВА47-150 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство защелкой - никаких болтов или инструментов не требуется. Клеммы рассчитаны на медные провода сечением от 16 до 70 мм2. Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает нагрев и снижает надёжность. Выключатель совместим с другими изделиями серии KARAT, поэтому можно использовать одинаковые кабельные решения и компоновку в щите.

Безопасность и стандарты

Автоматический выключатель IEK ВА47-150 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Произведён в соответствии с международными нормами безопасности для оборудования низкого напряжения. Отключение происходит при превышении порога тока короткого замыкания - предотвращает возгорание и повреждение кабелей. Наличие механического указателя положения ("ON"/"OFF") позволяет визуально контролировать состояние аппарата.

Преимущества

• Высокая отключающая способность (15 кА) обеспечивает защиту даже в условиях слабых сетей или на удалённых участках;
• Характеристика D исключает ложные срабатывания при запуске тяжёлых нагрузок - важное преимущество для промышленной автоматики;
• Компактная форма (4,5 модуля) экономит место в щитах с ограниченным пространством;
• Долгий срок службы (15 лет) снижает частоту замены и обслуживания;
• Серия KARAT имеет проверенную надёжность в условиях повышенной влажности и температурных колебаний.

Ограничения применения

• Не применяется в помещениях с доступом воды, паром или агрессивной средой - степень защиты IP40 не предусматривает защиту от брызг и пыли;
• Не подходит для однофазных цепей - требует трёхфазного питания;
• Не рекомендуется для защиты чувствительной электроники (например, серверов, PLC) из-за задержки срабатывания при перегрузке - для этого лучше подходят характеристики B или C;
• Запрещено использовать вне диапазона 50 Гц - не работает в сетях с частотой 60 Гц (США, Япония и др.).

Примеры использования

• Защита трёхфазного двигателя 75 кВт на конвейере в цехе;
• Щитовая защита группы освещения и силового оборудования в торговом центре;
• Вводный автомат в промышленном ВРУ с несколькими выходными линиями;
• Подключение насосной станции с частотным преобразователем - благодаря характеристике D не будет ложного отключения при пуске.

Практические советы

• Выбирая автомат ВА47-150, убедитесь, что сечение кабеля соответствует номинальному току - для 125 А используйте минимум 35–50 мм2 меди;
• Перед монтажом проверьте наличие напряжения - работа под напряжением опасна;
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания;
• При сборке щита оставляйте свободное пространство вокруг автомата - для лучшего теплоотвода;
• Если нужна защита от скачков напряжения - дополняйте автомат УЗО или реле контроля напряжения, так как ВА47-150 не защищает от утечек тока.
