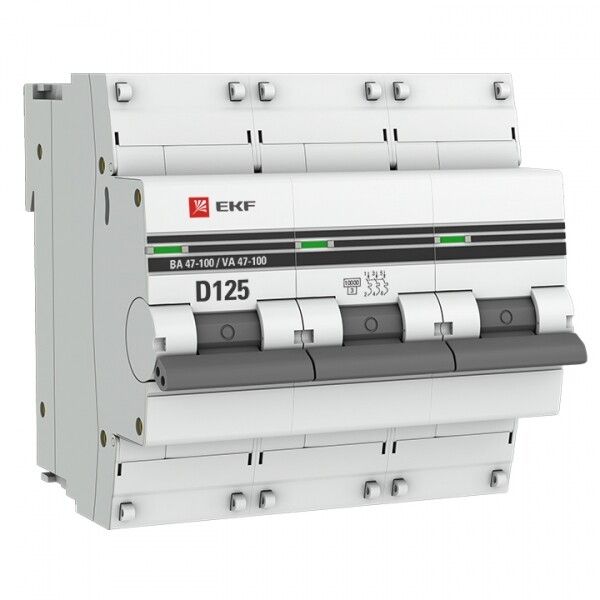

Выключатель автоматический трехполюсный ВА 47-100 125А D 10кА PROxima | mcb47100-3-125D-pro EKF

Автоматический выключатель модульный трехполюсный 125А D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот автомат работает в сетях переменного тока 400 В, устанавливается на DIN-рейку и обеспечивает надежную работу при высоких нагрузках.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 125А D 10кА ВА 47-100 используется для защиты трёхфазных цепей с токами до 125 А. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в распределительных щитах объектов различного типа: производственные линии, насосные станции, системы вентиляции, торговые центры, офисные здания и многоквартирные дома.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать все три фазы одновременно;
• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: D - предназначена для оборудования с высокими пусковыми токами (например, двигатели, компрессоры);
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 тысяч ампер;
• Номинальное напряжение: 400 В AC / 660 В изоляция - рассчитан на использование в трёхфазных сетях 400 В, с запасом прочности изоляции до 660 В;
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и точного срабатывания при долговременной перегрузке;
• Сечение провода: 1–35 мм2 - совместим с медными проводниками этого диапазона;
• Ширина: 4,5 модуля - занимает 81 мм места на DIN-рейке (стандарт 17,5 мм на модуль);
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита;
• Рабочий диапазон температур: –10…+50 C - подходит для установки в неотапливаемых помещениях;
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не герметичен - требуется установка в закрытый корпус;
• Потери мощности: 6,2 Вт - энергоэффективность при работе на номинале;
• Частота: 50 Гц - оптимизирован для российских и европейских сетей;
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, что продлевает жизнь оборудованию;
• Категория перенапряжения: III - допущен для использования в распределительных устройствах второго уровня (между источником и потребителем);
• Степень загрязнения: 2 - можно использовать в условиях обычной пыли, без химических паров и оседающего конденсата;
• Норматив: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному уровню безопасности;
• Климатическое исполнение: УХЛ3.1 - устойчив к колебаниям температуры и влажности в регионах с умеренным климатом;
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 125А D 10кА ВА 47-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 35 мм2. Максимальная глубина монтажа составляет 45 мм - достаточно компактно для большинства щитов. Подключение выполняется через верхние или нижние клеммы - устройство не имеет полярности. Все три полюса работают синхронно: при сработке одного - отключаются остальные. Совместим с другими изделиями серии ВА 47-100 от EKF PROxima, позволяя собирать унифицированные щиты.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 и соответствует требованиям МЭК 60898-2. Обладает классом токоограничения 3, что снижает термическую и электродинамическую нагрузку на кабель и оборудование во время КЗ. Номинальное импульсное выдерживаемое напряжение 4 кВ гарантирует сохранение целостности изоляции при скачках напряжения. IP20 исключает случайный контакт с токоведущими частями, однако не защищает от попадания воды - применение вне закрытых щитов недопустимо.

Преимущества

• Высокая отключающая способность (10 кА) делает его подходящим для мест с большой потенциальной энергией КЗ - например, рядом с трансформаторами;
• Характеристика D позволяет использовать его с тяжелыми пусками двигателей без ложных срабатываний;
• Компактная форма (4,5 модуля) экономит место в щите;
• Долгий срок гарантии (7 лет) говорит о качестве сборки и материалов;
• Подтверждённая совместимость с нормативами РФ и ЕС - легко проходит проверки в рамках госзакупок и аудитов.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает герметизации;
• Не рекомендуется для однофазных цепей ниже 125 А - лучше выбрать меньший номинал для эффективной защиты;
• Не подходит для управления частотными преобразователями или регулируемыми приводами - характер пусковых токов там отличается от стандартных двигателей;
• Не следует устанавливать в открытых щитах на улице или в сырых помещениях без дополнительной защиты;
• При температуре выше +50 C возможны изменения времени срабатывания - необходимо предусмотреть принудительное охлаждение или перемещение в более холодное помещение.

Примеры использования

• Защита главного входа в промышленный цех с несколькими асинхронными двигателями;
• Щит питания группы кондиционеров или воздушных завес в торговом комплексе;
• Центральный автомат в распределительном щите многоэтажного жилого дома для трёхфазной сети этажа;
• Обеспечение защиты насосной станции водоснабжения с большим пусковым током;
• Фидеры для группового питания станков ЧПУ в металлообработке.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте провода 16–25 мм2 для 125 А, чтобы минимизировать нагрев;
• При монтаже затягивайте клеммы усилием 1,5–2,0 Нм - переусиливать нельзя, иначе повредятся контакты;
• Если планируете несколько таких автоматов в одном щите - учтите суммарную теплоотдачу: 6,2 Вт × количество = общее тепло; возможно потребуется увеличение шага между элементами;
• Для обслуживания удобнее выбирать модели с рычагом в положении “ON/OFF” - он хорошо виден даже в затемнённых щитах;
• Проверяйте наличие сертификата соответствия и клейма EKF PROxima на корпусе - контрафакт часто встречается на рынке.
