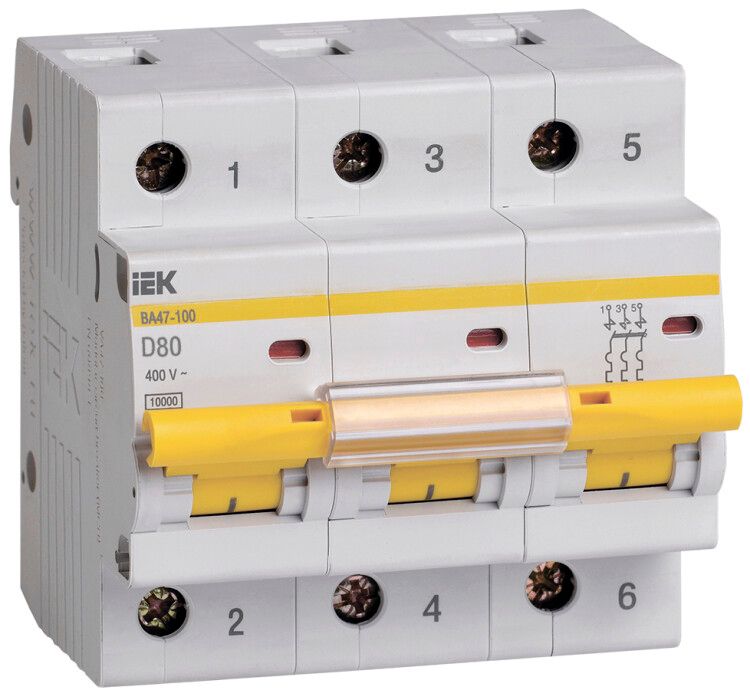

Выключатель автоматический трехполюсный ВА47-100 80А D 10кА KARAT | MVA40-3-080-D IEK

Автоматический выключатель ВА47-100 - трёхполюсный модульный аппарат с номинальным током 80 А и отключающей способностью 10 кА, предназначен для защиты сетей с высокими пусковыми токами. Бренд IEK (ИЭК) и артикул mva40-3-080-d обеспечивают совместимость с сериями KARAT, подходящими как для промышленного, так и для бытового использования.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает распределительные и групповые цепи с активной и индуктивной нагрузкой - например, двигатели, насосы, компрессоры, конвейеры. Подходит для установки в вводно-распределительных щитах жилых домов, производственных помещений, объектов инфраструктуры. Характеристика D обеспечивает устойчивость к кратковременным перегрузкам при запуске оборудования.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Отключающая способность: 10 кА - возможность использовать как вводной автомат
• Характеристика срабатывания: D - задержка срабатывания при пусковых токах до 10–20× I_n
• Тип расцепителей: электромагнитный (короткое замыкание) и тепловой (перегрузка)
• Максимальное сечение кабеля: 25 мм2
• Ширина по модулям: 4,5 модуля (13,5 мм)
• Глубина монтажа: 74,3 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Диапазон температур: от –40 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - быстрое гашение дуги, снижает повреждение оборудования
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Фиксация осуществляется через защёлку с двойным фиксирующим положением - надёжно удерживается даже при вибрациях. Клеммы имеют насечки для лучшего контакта и снижения нагрева. Для подключения используйте кабель сечением до 25 мм2. Монтаж допускается в щитах с глубиной не менее 74,3 мм. Совместим с другими изделиями серии KARAT - можно комбинировать с УЗО, реле, дополнительными контактами.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 соответствует нормам для защиты чувствительного оборудования. Отключение происходит при превышении порогов по току - предотвращает перегрев проводки и возгорание. Индикатор положения контактов визуально показывает состояние автомата - “ON”/“OFF”, что важно для диагностики.

Преимущества

• Высокая отключающая способность (10 кА) - позволяет устанавливать в роли вводного аппарата без дополнительных устройств
• Характеристика D - идеальна для оборудования с высокими пусковыми токами (электродвигатели, сварочные аппараты)
• Улучшенная рукоятка с большей площадью захвата - удобнее в управлении, особенно в перчатках
• Насечки на клеммах - снижают риск ослабления контакта и перегрева
• Работает при экстремальных температурах - от –40 C до +50 C, подходит для неотапливаемых помещений
• Поддерживает установку дополнительных модулей (блоки сигнализации, расцепители) без сложного демонтажа

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 исключает использование вне щита
• Не рассчитан на постоянные токи (DC) - только переменный ток 50 Гц
• Не рекомендуется для защиты цепей с очень частыми включениями (более 10 раз в час) - износ механизма возрастает
• При использовании в системах TN-C необходимо проверить соответствие требований ПУЭ - возможно потребуется переход на TN-S

Примеры использования

• Вводной автомат в щите многоквартирного дома с мощностью до 35 кВт
• Защита группы двигателей на производстве (конвейер, насос, вентилятор)
• Щит управления станком с асинхронным двигателем 30–40 кВт
• Распределительный щит на складе с освещением и силовыми розетками

Практические советы

• Выбирая ВА47-100, убедитесь, что суммарная мощность подключённых нагрузок не превышает 35 кВт при 400 В - иначе возможны ложные срабатывания
• При монтаже затягивайте клеммы моментом 1,5–2,0 Нм - недостаточно или слишком сильно ослабляет контакт
• Для систем с частыми пусками (например, лифты, компрессоры) проверьте время между включениями - интервал меньше 5 минут снижает срок службы
• Если требуется удалённая сигнализация состояния - используйте дополнительный контакт (например, AUX) - он легко устанавливается после монтажа
• Проверяйте соответствие сечения кабеля - 25 мм2 максимум; меньшие сечения требуют согласования с защитой
