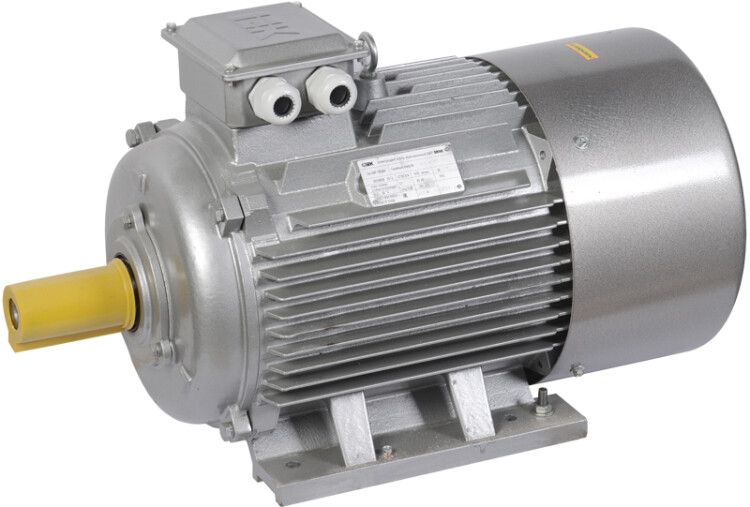

Электродвигатель асинхронный АИР DRIVE 30 кВт 1500 об/мин IM1081 IEK (ИЭК) DRV180-M4-030-0-1510

Электродвигатель трехфазный АИР 180M4 660В 30кВт 1500об/мин серия DRIVE (DRV180-M4-030-0-1510) - надёжный асинхронный двигатель для промышленного оборудования, работающий от сети 380 В и рассчитанный на длительную нагрузку 30 кВт. Подходит для установки на насосы, вентиляторы, конвейеры и другие механизмы, требующие постоянной работы.

Назначение и область применения

Электродвигатель трехфазный АИР 180M4 660В 30кВт 1500об/мин серия DRIVE (DRV180-M4-030-0-1510) предназначен для привода механизмов, которые работают в режиме постоянной или циклической нагрузки. Он используется в обрабатывающей промышленности, на конвейерах, в системах вентиляции и водообеспечения, в компрессорах, смесителях, затворах и других устройствах, где требуется устойчивый крутящий момент.

Технические характеристики

• Мощность: 30 кВт - обеспечивает достаточную силу для средних и крупных промышленных задач
• Напряжение: 380 В (номинальное), указано 660 В в названии - это напряжение при соединении обмоток звездой; при треугольнике работает от 380 В
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному двигателю (4 полюса)
• Ток: 57 А при соединении “звезда”, 32,9 А при “треугольник” - важно правильно выбрать схему подключения
• КПД: 91 % - высокий показатель эффективности преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0,86 - хорошее соответствие между активной и реактивной мощностью
• Защита: IP55 - защищён от пыли и струй воды из любого направления
• Климатическое исполнение: У2 - допускает эксплуатацию при температурах от -45 C до +40 C, в помещениях с умеренной влажностью
• Высота оси вращения: 180 мм - определяет габариты и тип рамы
• Типоразмер: 180 мм - соответствует стандартным крепёжным размерам
• Подшипники: шариковые - обеспечивают долгий срок службы при равномерной нагрузке
• Монтажное исполнение: IM1081 - горизонтальная установка с двумя боковыми лапами и торцевым фланцем
• Гарантия: 36 месяцев
• Соответствует: ГОСТ 51689

Совместимость и монтаж

Электродвигатель трехфазный АИР 180M4 660В 30кВт 1500об/мин серия DRIVE (DRV180-M4-030-0-1510) имеет стандартное монтажное исполнение IM1081 - его можно крепить на лапах или через фланец. Для подключения используйте трёхфазную сеть 380 В. Обмотки двигателя переключаются между схемами “звезда” и “треугольник”. При подключении “звездой” - питание 660 В, при “треугольником” - 380 В. Выбор зависит от вашей сети. Клеммная коробка доступна сверху, провода выводятся через резиновые вводы. Диаметр вала - стандартный для этого типа, проверьте посадочные размеры перед установкой. Масса двигателя - около 210–230 кг, требует подъёмных средств при монтаже.

Безопасность и стандарты

Электродвигатель трехфазный АИР 180M4 660В 30кВт 1500об/мин серия DRIVE (DRV180-M4-030-0-1510) соответствует требованиям ГОСТ 51689 и имеет степень защиты IP55, что позволяет использовать его в условиях повышенной запылённости и влажности. Наличие термозащиты внутри корпуса не предусмотрено - рекомендуется устанавливать внешние тепловые реле или частотные преобразователи с функцией защиты от перегрузки.

Преимущества

• Высокий КПД - снижает расход электроэнергии
• IP55 - выдерживает агрессивные условия производства
• Стандартные габариты - легко заменяется на аналогичные модели
• Шариковые подшипники - меньше обслуживания, чем роликовые
• Долгий гарантийный срок - 3 года
• Произведён по технологии IEK - известный бренд с контролируемым качеством сборки

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита (Ex)
• Не рекомендован для частых пусков - возможен перегрев при более 6–8 пусков в час
• Не работает от однофазной сети - необходима трёхфазная подача
• Температура окружающей среды выше +40 C - снижает выходную мощность
• Нет встроенной термозащиты - обязательна установка внешней защиты

Примеры использования

• Насосные станции - подача воды в системы водоснабжения
• Вентиляционные установки - принудительная циркуляция воздуха в производственных цехах
• Ленточные конвейеры - транспортировка материалов на заводах
• Обрабатывающие станки - фрезерование, точение, шлифование
• Компрессоры - воздушные системы в автосервисах и заводских линиях
• Смесители - химические и пищевые производства

Практические советы

• Проверьте напряжение сети перед подключением - при 380 В используйте схему “треугольник”; при 660 В - “звезда”
• Установите тепловое реле или частотный преобразователь - предотвратит перегрев при длительной работе
• При монтаже соблюдайте параллельность валов - перекос вызывает быстрый износ подшипников
• Закрепите двигатель на жёстком основании - вибрации снизят срок службы
• При замене старого двигателя - сравните размеры лап, диаметр вала и глубину посадки
• Не открывайте клеммную коробку при включенном оборудовании - даже при IP55 есть риск поражения током
