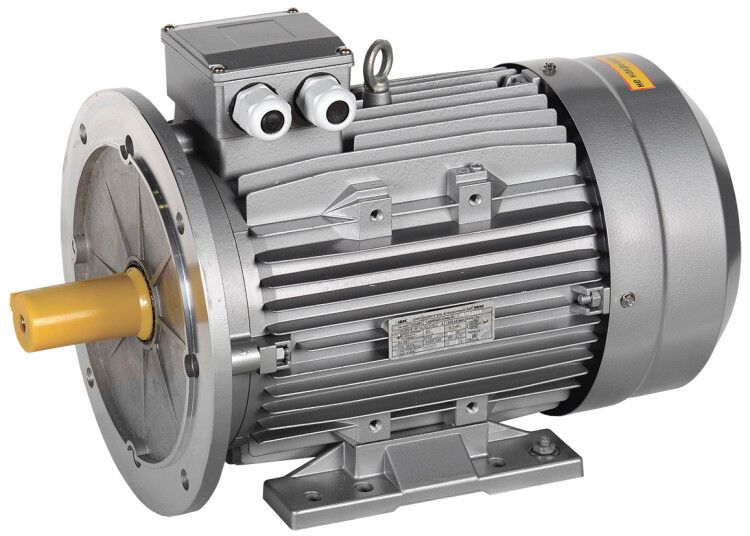

Электродвигатель АИС DRIVE 3ф 200L4 380/660В 30кВт 1500об/мин 2081 IEK AIS200-L4-030-0-1520

Электродвигатель трехфазный АИС 200L4 660В 30 кВт 1500 об/мин 2081 DRIVE - надёжный асинхронный двигатель от бренда IEK (ИЭК), предназначенный для постоянной работы в промышленных системах с напряжением 380 В. Модель из серии DRIVE обеспечивает стабильную работу при высокой нагрузке, соответствует ГОСТ 51689 и имеет степень защиты IP55.

Назначение и область применения

Электродвигатель трехфазный АИС 200L4 660В 30 кВт 1500 об/мин 2081 DRIVE используется там, где требуется длительная и устойчивая работа при переменной нагрузке. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков и механизмов управления затворами. Применяется в обрабатывающей, добывающей промышленности, ЖКХ, энергетике и на транспорте.

Технические характеристики

• Тип: асинхронный трёхфазный двигатель
• Мощность: 30 кВт
• Напряжение: 380 В (номинальное; указание 660 В в названии - это возможное соединение звездой при питании от сети 660 В)
• Частота вращения: 1500 об/мин
• Частота сети: 50 Гц
• Количество полюсов: 4
• Номинальный ток: 58 А (при соединении треугольником), 34 А (при соединении звездой)
• КПД: 91%
• Коэффициент мощности (cos φ): 0.86
• Высота оси вращения: 200 мм
• Типоразмер корпуса: 200 мм
• Тип подшипников: шариковые
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Климатическое исполнение: У2 - работает при температуре от -45 C до +40 C, в условиях умеренного климата
• Монтажное исполнение: IM2081 - горизонтальная установка с опорными лапами и двумя торцевыми креплениями
• Нормативный документ: ГОСТ 51689
• Гарантийный срок: 3 года

Совместимость и монтаж

Электродвигатель трехфазный АИС 200L4 660В 30 кВт 1500 об/мин 2081 DRIVE совместим с частотными преобразователями и магнитными пускателями, рассчитанными на ток до 60 А. Для подключения используйте кабель с медными жилами сечением не менее 10 мм2 (для треугольника) или 6 мм2 (для звезды). Крепление осуществляется через лапы с шагом отверстий, соответствующим типоразмеру 200 мм. Обязательно проверьте соответствие посадочных размеров вала (диаметр 55 мм, длина 110 мм) с приводным элементом. Напряжение питания - 380 В +-10%. Соединение обмоток “звезда” допускает использование при напряжении 660 В, что указано в названии модели для гибкости подбора сетей.

Безопасность и стандарты

Электродвигатель трехфазный АИС 200L4 660В 30 кВт 1500 об/мин 2081 DRIVE соответствует требованиям ГОСТ 51689 и имеет сертификат соответствия ЕАЭС. Степень защиты IP55 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, включая открытые площадки под навесом. Защита от перегрузки должна обеспечиваться внешним тепловым реле или электронным контроллером - сам двигатель не имеет встроенной термозащиты.

Преимущества

• Высокий КПД (91%) снижает потребление электроэнергии и себестоимость производства
• Шариковые подшипники обеспечивают долгий срок службы и меньший уровень шума
• Защита IP55 позволяет работать в сложных условиях без дополнительного кожуха
• Климатическое исполнение У2 гарантирует надёжную работу даже при низких зимних температурах
• Гарантия 3 года - один из самых длинных сроков среди аналогичных моделей

Ограничения применения

• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита Ex
• Не рекомендован для частых пусков более 4–6 раз в час - риск перегрева обмоток
• Не следует использовать при температурах ниже -45 C или выше +40 C - выходит за пределы климатического исполнения
• При работе в режиме “звезда” на 380 В выходная мощность снижается - необходимо выбирать правильное соединение обмоток

Примеры использования

• Насосная станция водоснабжения - привод центробежного насоса
• Конвейерная лента на заводе по переработке металла
• Вентиляционная система в производственном цеху
• Смеситель для бетона на стройплощадке
• Затвор на трубопроводе в системе канализации

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение в противоположную сторону
• При замене старого двигателя сверьте размеры вала, крепёжные отверстия и массу - модель АИС 200L4 имеет вес около 210 кг
• Для продления срока службы регулярно смазывайте подшипники каждые 1000–2000 часов работы
• Если двигатель будет установлен вне помещений - используйте дополнительный каплеводоотводящий кожух, хотя IP55 уже обеспечивает базовую защиту
• При подключении к частотному преобразователю убедитесь, что он поддерживает 4-полюсные двигатели с частотой 50 Гц
