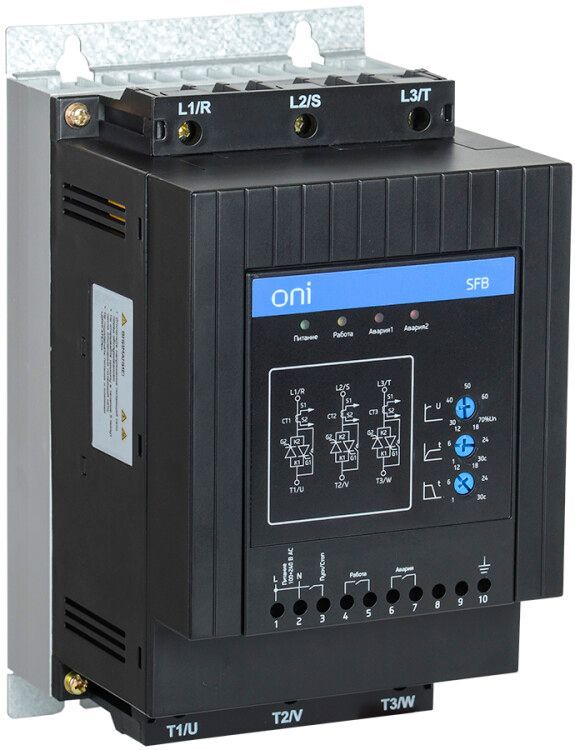

Устройство плавного пуска SFB 3Ф 380В 30кВт 60A Uупр 110-220В Modbus ONI - SFB-33-30-A-10 IEK

Устройство плавного пуска ONI SFB - трёхфазное устройство для мягкий запуска и остановки электродвигателей мощностью до 30 кВт, работающее от сети 380 В и управляющееся через сигнал 110–220 В. Модель sfb-33-30-a-10 оснащена модульным интерфейсом Modbus RTU, что делает её подходящей для автоматизированных производственных систем.

Назначение и область применения

Устройство плавного пуска ONI SFB используется там, где требуется избежать резких скачков тока при старте электродвигателя - чтобы продлить жизнь оборудованию, снизить нагрузку на сеть и исключить механические удары. Применяется в насосах, вентиляторах, конвейерах, компрессорах, питательных механизмах и других устройствах с высоким моментом инерции.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (трёхфазное)
• Номинальный ток: 60 А - максимальный допустимый ток через устройство
• Мощность двигателя: до 30 кВт - рекомендованная нагрузка для надёжной работы
• Напряжение управления: 110–240 В AC - можно подключать к сетям 110 В или 220 В
• Степень защиты: IP20 - защищено от контакта с пальцами и предметами более 12 мм; не предназначен для установки во влажных или пыльных средах без корпуса
• Функция Bypass: есть - после выхода двигателя на рабочую скорость контактная группа замыкает цепь минуя полупроводники, снижая потери энергии
• Настройка параметров: ручная + интерфейс - кнопки на лицевой панели или через Modbus RTU
• Поддержка протокола: Modbus RTU - позволяет передавать данные о состоянии, температуре, токе и управлять устройством через PLC или SCADA
• Защита от перегрузки: да - автоматическое отключение при превышении тока выше установленного порога
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB совместимо с большинством трёхфазных асинхронных двигателей до 30 кВт. Для правильного подключения необходимо учитывать следующее:

• Питающие провода должны соответствовать току 60 А - минимальное сечение медного кабеля - 16 мм2
• Управление происходит через внешний сигнал 110–240 В AC - подключается к входам START/STOP
• Modbus RTU реализуется через RS-485 - используются два провода A/B, заземление не обязательно, но желательно
• Обязательно использовать внешние предохранители или автоматы на линии питания - само устройство не имеет встроенного коммутационного аппарата
• Монтаж выполняется на DIN-рейке 35 мм или крепится болтами - габариты позволяют установку в шкафах типа IP54

Безопасность и стандарты

Устройство плавного пуска ONI SFB соответствует требованиям международных норм IEC 60947-4-2 для устройств мягкого пуска. Защита от перегрева и перегрузки выполнена по принципу теплового моделирования - реагирует на нагрев обмоток двигателя, а не просто на величину тока. Отсутствие сертификата CE указано явно - продукция ориентирована на рынки стран ЕАЭС, поэтому соответствие ГОСТ Р обязательному не гарантируется.

Преимущества

• Интеграция в системы автоматизации благодаря Modbus RTU - удобно для сбора данных и дистанционного контроля
• Функция bypass снижает нагрев и увеличивает КПД при длительной работе - меньше потребления энергии в режиме постоянной скорости
• Простая настройка - все параметры доступны через меню на экране, без необходимости программирования
• Высокая отказоустойчивость - использование компонентов известных брендов повышает долговечность
• Закрытая система защиты - не требует частого обслуживания при условии соблюдения условий эксплуатации

Ограничения применения

• Не работает с однофазными двигателями - только три фазы
• Не рассчитан на работу вне помещений - степень защиты IP20 требует установки внутри электрощита
• Не подходит для частотного регулирования - только плавный пуск и остановка, изменение скорости невозможно
• Не применяется с двигателями свыше 30 кВт - даже временные перегрузки могут вывести устройство из строя
• Требует наличия внешнего автомата - сам по себе не является средством коммутации

Примеры использования

• Насосная станция водоснабжения - плавный запуск исключает гидроудары в трубах
• Ленточный конвейер на пищевом предприятии - снижаются нагрузки на ременную передачу
• Воздушный компрессор - уменьшается проседание напряжения в сети при старте
• Циркулярная пилы и деревообрабатывающие станки - безопаснее для оператора и режущего инструмента
• Автоматизация производства - связывается с контроллером через Modbus для учёта времени работы и диагностики отказов

Практические советы

• Выбирая модель sfb-33-30-a-10, проверьте, что ваш двигатель действительно не превышает 30 кВт - лучше иметь запас в 10%
• При подключении Modbus используйте экранированный двужильный кабель, массу соедините с корпусом щита
• Не закрывайте устройство плотно - нужен воздушный зазор вокруг него для теплоотвода
• Параметры пуска (время разгона, ток ) настраивайте по документации двигателя - слишком быстрый разгон вызывает перегрузку
• Проверяйте состояние контактов в байпасе каждые 6–12 месяцев - особенно при частых пусках
• Если планируете многочисленные пуски в час - рассмотрите вариант с принудительным охлаждением или переход на частотник
