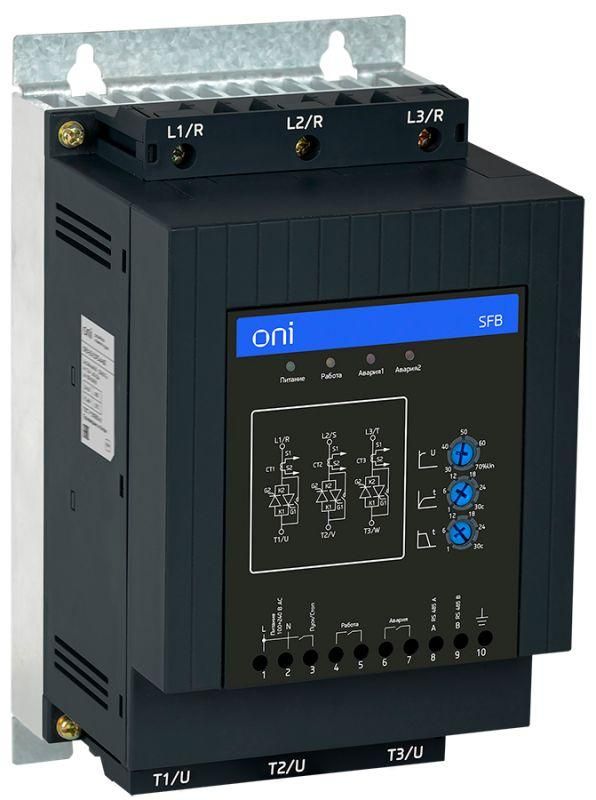

Устройство плавного пуска SFB 3Ф 380В 45кВт 90А Uупр 110-220В Modbus с защитами ONI - SFB-33-45-A-10 IEK

Устройство плавного пуска ONI SFB sfb-33-45-a-10 предназначено для мягкого запуска и остановки трёхфазных электродвигателей мощностью до 45 кВт, снижая механические нагрузки и скачки тока при включении. Применяется в промышленных системах, где важна стабильность работы и долгий срок службы оборудования.

Назначение и область применения

Устройство плавного пуска ONI SFB sfb-33-45-a-10 используется там, где обычный прямой запуск двигателя вызывает проблемы: высокие пиковые токи, ударные нагрузки на передачи, ремни, муфты или насосы. Особенно эффективно в системах с инерционными нагрузками — конвейерах, вентиляторах, компрессорах, насосах, смесителях. Позволяет избежать срабатывания автоматических выключателей при запуске и продлевает жизнь двигателю и механизму.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 90 А
• Мощность двигателя: 45 кВт
• Напряжение цепи управления: 100–240 В AC — совместимо с большинством промышленных систем управления
• Фазность: 3-фазное
• Степень защиты: IP20 — защищено от прикосновений к токоведущим частям и от предметов больше 12 мм, но не от воды и пыли
• Интегрированная функция BYPASS — после выхода на рабочую скорость двигатель переводится в режим прямого подключения, снижая потери энергии
• Настройка параметров: через кнопки на корпусе и интерфейс (без ПК)
• Поддержка протокола MODBUS RTU — для связи с PLC и SCADA-системами
• Автоматическая защита от перегрузки двигателя — отключение при превышении допустимого тока
• Гарантия: 12 месяцев

Совместимость и монтаж

Устройство плавного пуска ONI SFB sfb-33-45-a-10 устанавливается в шкаф управления рядом с двигателем. Для подключения требуется три фазы 380–400 В и питание цепи управления 110–220 В. Клеммы рассчитаны на провода сечением до 25 мм². Монтаж выполняется вертикально, с зазором минимум 50 мм сверху и снизу для теплоотвода. Встроенная функция BYPASS требует установки контактора в схеме — он не входит в комплект. Подключение по MODBUS RTU реализуется через RS-485 (A/B) — используйте экранированный двужильный кабель, заземлите экран с одной стороны.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-2 для устройств плавного пуска. Защита от перегрузки и короткого замыкания реализована внутренними полупроводниками и тепловыми датчиками. Наличие IP20 означает, что устройство нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты в шкафу. Не предназначен для взрывоопасных сред.

Преимущества

• Экономия электроэнергии благодаря работе в режиме BYPASS после разгона
• Снижение износа механических элементов за счёт плавного набора оборотов
• MODBUS RTU — возможность удалённого контроля и диагностики без доступа к оборудованию
• Простая ручная настройка — не нужен ноутбук или программатор
• Высокая надёжность: компоненты от проверенных производителей, сертифицированная сборка

Ограничения применения

• Не работает с однофазными двигателями — только трёхфазные
• IP20 — требует установки внутри закрытого шкафа; не подходит для улицы или сырых помещений
• Максимальная мощность — 45 кВт; для больших двигателей нужны другие модели
• Не имеет встроенного термореле — защита от перегрева двигателя зависит от внешнего устройства или настройки токовой защиты
• При длительной работе на малых оборотах возможен перегрев — рекомендовано использование BYPASS

Примеры использования

• Водяной насос на очистных сооружениях — плавный запуск предотвращает гидроудары в трубопроводе
• Конвейерная лента на пищевом производстве — исключаются рывки, повреждающие продукцию
• Вентиляция в цеху — снижаются скачки тока в сети, не срабатывают автоматы
• Компрессор воздуха — увеличивается срок службы ремней и подшипников

Практические советы

• Выбирая УПП ONI SFB sfb-33-45-a-10, убедитесь, что номинальный ток двигателя не превышает 90 А — даже если мощность меньше 45 кВт
• При подключении по MODBUS укажите правильный адрес устройства (по умолчанию — 1); используйте терминаторы на конце линии
• Проверьте соответствие напряжения управления (100–240 В) вашей системе управления — не подключайте 24 В постоянного тока
• Обязательно установите входной автомат и магнитный пускатель в схеме BYPASS — они не входят в комплект
• После первого запуска проведите тестовый прогон: медленно увеличьте время разгона, чтобы найти оптимальный баланс между комфортом и временем выхода на работу
