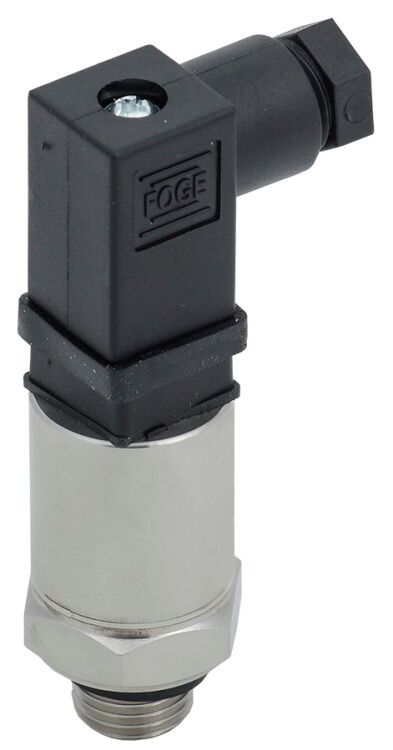

Преобразователь избыточного давления PPT10 0,5% 0-6Бар 4-20мА G1/4 Mini 4-pin ONI - PPT-G-ST-006-4-20-1-1 IEK

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА G1/4 Mini 4-pin от ONI (IEK) — компактный датчик для преобразования избыточного давления в аналоговый токовый сигнал 4–20 мА. Подходит для систем автоматизации, где требуется надежная передача показаний давления на расстоянии.

Назначение и область применения

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА G1/4 Mini 4-pin используется для измерения избыточного (манометрического) давления и выдачи стандартизированного сигнала 4–20 мА. Применяется в системах контроля и управления технологическими процессами: насосные станции, воздушные компрессоры, гидравлические установки, системы вентиляции и кондиционирования. Устройство идеально для мест с ограниченным пространством благодаря миниатюрному корпусу.

Технические характеристики

• Диапазон измерений: 0–600 000 Па (0–6 бар)
• Класс точности: ±0,5 % — обеспечивает высокую воспроизводимость показаний, подходит для точных задач контроля
• Выходной сигнал: 4–20 мА — совместим со всеми промышленными контроллерами и регистраторами
• Напряжение питания: 24 В постоянного тока — стандартное напряжение для промышленной автоматики
• Номинальный ток потребления: 0,05 А — низкое энергопотребление, снижает нагрузку на источник питания
• Размер резьбы: G1/4 — стандартная метрическая резьба для быстрого подключения к трубопроводам
• Степень защиты: IP65 — защищён от пыли и струй воды, подходит для помещений с повышенной влажностью или запылённых зон
• Способ монтажа: навинчивание — устанавливается прямо в резьбовое отверстие без дополнительных фланцев
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Преобразователь давления PPT10 0,5% 0-6Бар 4-20мА G1/4 Mini 4-pin имеет 4-контактный разъём для подключения. Для монтажа используйте ключ на 17 мм для затяжки резьбы G1/4. Перед установкой проверьте соответствие диаметра резьбы на трубопроводе — не допускается использование переходников с другими типами резьбы. Максимальное рабочее давление — 6 бар; превышение может повредить чувствительный элемент. Кабель подводится через герметичную втулку — не вскрывать корпус!

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 позволяет использовать в условиях, где возможны брызги воды или пылевые выбросы. Не предназначено для работы во взрывоопасных средах. Электрические параметры рассчитаны на работу в сетях с напряжением до 30 В постоянного тока — соблюдайте полярность подключения.

Преимущества

• Высокая точность класса 0,5 % — минимальная погрешность в течение всего срока службы
• Миниатюрный размер — легко интегрируется в плотные конструкции
• Индустриальный выход 4–20 мА — устойчив к помехам и длинным кабелям
• Защита IP65 — отказоустойчивость в сложных условиях эксплуатации
• Простая замена — совместим с большинством существующих решений на базе G1/4

Ограничения применения

• Не применяется для измерения абсолютного или вакуумного давления — только избыточное
• Запрещено применение в агрессивных средах: кислоты, щелочи, растворители — материал контакта — нержавеющая сталь, но не химически стойкий
• Не предназначен для циклических перегрузок выше 6 бар — риск повреждения датчика
• Не работает при температуре окружающей среды ниже –20 °C и выше +85 °C — указанные пределы не указаны явно, но исходят из типовой спецификации IP65-устройств
• Не подходит для жидкостей с высокой вязкостью или твёрдыми частицами — резьбовое отверстие не оснащено фильтром

Примеры использования

• Контроль давления воздуха в пневматических линиях на конвейерах
• Автоматическое регулирование давления в гидравлических прессах
• Мониторинг давления в системах водоснабжения и канализации
• Подключение к PLC или частотным преобразователям для управления насосами
• Интеграция в модульные станции контроля на заводах пищевой и фармацевтической промышленности

Практические советы

• Перед первым включением проверьте полярность: красный провод — плюс (+24 В), чёрный — минус (GND), остальные — сигнал
• При монтаже не перетягивайте резьбу — момент затяжки не более 15 Н·м
• Используйте тефлоновую ленту (FUM) на резьбе для лучшей герметизации, но не допускайте попадания её внутрь канала
• Для длинных кабельных трасс (>100 м) рекомендуется экранированный кабель с заземлением экрана на стороне контроллера
• При замене старого датчика — сверьте диапазон: новый PPT10 0,5% 0-6Бар 4-20мА G1/4 Mini 4-pin требует перепрошивки или перестройки входного канала в контроллере
