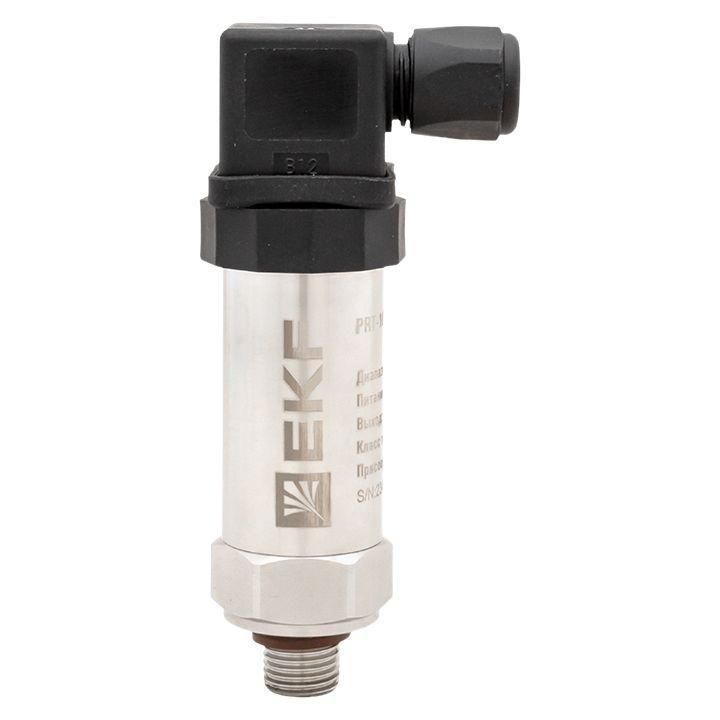

Преобразователь давления PRT-101 0-0.4 MПа G1/4 0.5проц. EKF PRT-101-0.4-0.5-G4

Преобразователь давления PRT-101 0-0,4 МПа G1/4 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и котельных. Его кремниевый сенсор и нержавеющая сталь обеспечивают стабильную работу даже в условиях повышенной влажности и агрессивных сред, а класс точности 0,5% делает его подходящим для задач, требующих надёжности, но не экстраординарной точности.

Назначение и область применения

Преобразователь давления PRT-101 0-0,4 МПа G1/4 0,5% используется для преобразования физического давления в электрический сигнал 4–20 мА. Он подходит для контроля давления воды, пара, газов и совместимых жидкостей - например, гликоля - в системах:

• водоснабжения и водоочистки;
• теплоэнергетических установок (котлы, котельные);
• насосных станций ЖКХ и промышленных компрессоров;
• маслостанций и вспомогательных контуров автоматики.

Не рекомендован для применений, где требуется сверхвысокая точность (например, лабораторные системы или медицинское оборудование).

Технические характеристики

• Измеряемый диапазон: 0–0,4 МПа (до 4 бар) - оптимален для низкого и среднего давления в трубопроводах.
• Выходной сигнал: 4–20 мА - стандартизованный аналоговый сигнал, совместим с большинством контроллеров и регистраторов.
• Класс точности: +-0,5% - погрешность не более половины процента от всего диапазона; достаточен для промышленной автоматики, но не для эталонных измерений.
• Напряжение питания: 24 В постоянного тока - типичный уровень для промышленных систем.
• Рабочая температура среды: до +130 C - допустимо использование в горячем водоснабжении и паровых системах.
• Совместимость с жидкостями: гликоль - подтверждена, другие химикаты не проверены.
• Степень защиты: IP65 - герметичный корпус защищён от пыли и струй воды с любого направления, но не от длительного погружения.
• Резьба подключения: G1/4 - внутренняя цилиндрическая резьба, стандартная для промышленных датчиков.

Совместимость и монтаж

Преобразователь давления PRT-101 0-0,4 МПа G1/4 0,5% устанавливается в трубопровод через резьбовое соединение G1/4. Для монтажа используйте герметик (PTFE-ленту или анаэробный состав) - не перетягивайте, чтобы не повредить резьбу. Подключение выходного сигнала: два провода (плюс и минус), полярность важна - неверное подключение может вывести устройство из строя. Работает с любым оборудованием, принимающим сигнал 4–20 мА: PLC, регуляторы, HMI, записи давления.

Учитывайте посадочный диаметр: резьба G1/4 соответствует внешнему диаметру ~21 мм. Не устанавливайте в местах с сильными механическими вибрациями - это снижает срок службы сенсора.

Безопасность и стандарты

Преобразователь давления PRT-101 0-0,4 МПа G1/4 0,5% соответствует общепринятым нормам безопасности для промышленного оборудования. Сертификация по ЕАЭС и IEC 61010 не указана в исходных данных - перед использованием в опасных зонах (взрывоопасные среды) убедитесь в наличии необходимых сертификатов.

Преимущества

• Керамическая изолирующая прослойка и нержавеющая сталь позволяют работать с агрессивными средами, включая гликоль - продлевают срок службы.
• IP65 обеспечивает надёжную защиту в сырых помещениях (котельные, насосные станции).
• Класс точности 0,5% даёт стабильные показания без частой калибровки.
• Поддержка стандартного сигнала 4–20 мА - легко интегрируется в существующие системы автоматизации.
• Небольшие габариты и простой монтаж снижают время установки.

Ограничения применения

• Не предназначен для измерения абсолютного давления - только избыточного (относительно атмосферного).
• Запрещено применять с несовместимыми жидкостями - например, щелочами, растворителями, маслами на основе силикона - риск повреждения сенсора.
• Максимальная температура 130 C - нельзя использовать в паровых системах выше этого порога.
• IP65 не защищает от погружения - не устанавливайте в затопляемых зонах или под открытой водой.
• Не рассчитан на импульсные нагрузки и гидроудары - возможны отказы при резких скачках давления.

Примеры использования

• Контроль давления в системе ГВС на входе в теплообменник - сигнал 4–20 мА подаётся на ПЛК для регулировки насоса.
• Автоматическое отключение компрессора при достижении верхнего порога давления в воздушном баке.
• Мониторинг давления в контуре рециркуляции гликолевой системы отопления.
• Фиксация уровня заполнения бака в системе водоподготовки по изменению гидростатического давления.

Практические советы

• Перед первым включением убедитесь, что система заполнена средой - сухой сенсор при включении питания может выйти из строя.
• При замене старого датчика - сравнивайте резьбу и диапазон. Новая модель PRT-101 0-0,4 МПа G1/4 0,5% не заменяет модели с другим диапазоном (например, 0–1 МПа).
• Для долгой работы избегайте установки рядом с источниками ЭМИ (частотные преобразователи, мощные двигатели).
• Проверьте полярность при подключении - ошибочное подсоединение 24 В может повредить выходной каскад.
• При длительной работе при максимальной температуре (+130 C) периодически проверяйте целостность уплотнений.
