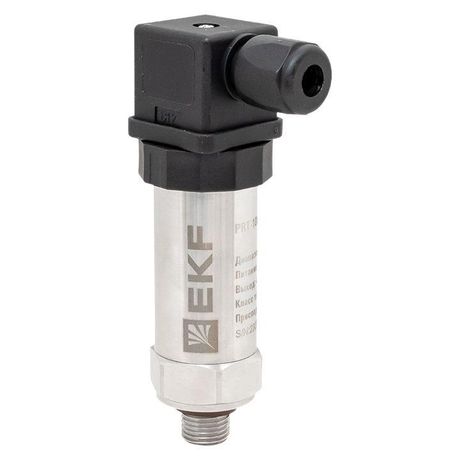

Преобразователь давления PRT-101 0-0.6 MПа G1/4 0.5проц. EKF PRT-101-0.6-0.5-G4

Преобразователь давления PRT-101 0-0,6 МПа G1/4 0,5% от EKF предназначен для измерения избыточного давления в системах водоснабжения, насосных станциях и компрессорных установках. Его керамическая мембрана и стальной корпус обеспечивают устойчивость к агрессивным средам, а класс точности 0,5% обеспечивает надежную передачу сигнала в системы автоматизации.

Назначение и область применения

Преобразователь давления PRT-101 0-0,6 МПа G1/4 0,5% используется там, где важны стабильность показаний и долговечность в условиях повышенной влажности и агрессивных сред. Подходит для:

• систем горячего и холодного водоснабжения (ГВС/ХВС);
• водоканальных насосных станций;
• автоматики котлов и котельных;
• маслостанций и компрессорных установок;
• систем водоподготовки и циркуляционных контуров.

Измеряет давление воды, пара, газов и совместимых жидкостей - например, растворов гликоля. Не предназначен для работы с твердыми частицами, абразивными средами или взрывоопасными газами.

Технические характеристики

• Диапазон измерения: 0–0,6 МПа - оптимизирован для типичных давлений в системах водоснабжения и теплотехники.
• Класс точности: 0,5% - означает, что максимальная погрешность составляет +-0,003 МПа в пределах всего диапазона.
• Выходной сигнал: 4–20 мА - стандартный аналоговый сигнал, совместимый с большинством контроллеров и регистраторов.
• Напряжение питания: 24 В постоянного тока - безопасное и распространённое напряжение в промышленной автоматике.
• Максимальная рабочая температура: до 130 C - допустимо использование в системах с нагревом, включая теплообменники и паровые контуры.
• Степень защиты: IP65 - герметичный корпус защищает от пыли и струй воды с любого направления.
• Резьба подключения: G1/4 - внутренняя метрическая резьба, стандартная для трубопроводов малого и среднего диаметра.
• Чувствительный элемент: кремниевый сенсор с нержавеющей стальной мембраной - повышает долговечность при контакте с коррозийными жидкостями.

Совместимость и монтаж

Преобразователь давления PRT-101 0-0,6 МПа G1/4 0,5% устанавливается в трубопровод через резьбовое соединение G1/4. Для правильной установки важно соблюдать следующее:

• Использовать уплотнительную прокладку (например, FKM или EPDM) при необходимости - сам преобразователь не имеет встроенного уплотнения.
• Не перегибать кабель выходного сигнала - радиус изгиба минимум 5×диаметр кабеля.
• Подключение проводов: красный - +24 В, черный - 4–20 мА (земля), желтый - экран (при заземлении корпуса).
• Установка должна выполняться так, чтобы измерительная мембрана была ориентирована горизонтально или немного ниже уровня потока - исключает образование воздушных пробок.
• Запрещено применять инструменты с острыми краями при затяжке - риск повреждения резьбы или чувствительного элемента.

Безопасность и стандарты

Преобразователь давления PRT-101 соответствует требованиям безопасности для промышленного оборудования. Сертифицирован по нормам ЕЭК для устройств, работающих в сетях переменного тока до 50 В. Соответствует стандартам EMC для помехоустойчивости в условиях промышленной автоматизации. Не содержит опасных веществ согласно RoHS.

Преимущества

• Устойчивость к коррозии благодаря нержавеющей стали и кремниевому сенсору - особенно актуально при работе с гликолем и хлорированными водами.
• Защита IP65 - можно устанавливать в помещениях с повышенной влажностью, на открытых площадках или рядом с оборудованием, где возможны брызги.
• Линейный выход 4–20 мА - легко интегрируется в существующие системы АСУ ТП без дополнительных преобразователей.
• Компактный размер и легкий вес - удобен для монтажа в ограниченном пространстве.

Ограничения применения

• Не работает с агрессивными газами (хлор, сероводород, аммиак) - материал мембраны не рассчитан на них.
• Не предназначен для измерения давления в системах с частыми гидроударами - возможны механические повреждения сенсора.
• Не рекомендован для использования при температуре выше 130 C - превышение снижает срок службы и точность.
• Не подходит для сред с твердыми взвесями, песком, шламом - риск забивания портов и повреждения мембраны.
• Требуется внешнее питание 24 В - автономная работа невозможна.

Примеры использования

• На насосной станции водоканала - контроль давления в напорном трубопроводе после насоса.
• В системе ГВС - регулировка давления в замкнутом контуре с циркуляционным насосом.
• На котельной - управление подачей теплоносителя по сигналу от преобразователя давления PRT-101 0-0,6 МПа G1/4 0,5%.
• В компрессорной установке - отслеживание давления воздуха в баллоне для запуска/останова компрессора.

Практические советы

• Перед первым запуском проверьте целостность резьбы G1/4 - даже микроскопические дефекты могут вызвать утечку.
• При использовании в системах с гликолем убедитесь, что концентрация не превышает 50% - более высокая вязкость может влиять на скорость реакции сенсора.
• Для длительной эксплуатации рекомендуется периодически (раз в 6–12 месяцев) проверять нулевой уровень сигнала - при отклонении более чем +-0,1 мА выполните калибровку или замену.
• Если вы выбираете между PRT-100 и PRT-101 - выбирайте PRT-101, когда нужна точность 0,5%, а не просто наличие сигнала. PRT-100 подходит для базового контроля, PRT-101 - для автоматических систем.
• Артикул prt-101-0.6-0.5-g4 - единственный вариант в этой серии с таким диапазоном и резьбой; другие модификации имеют другой диапазон или выходной сигнал.
