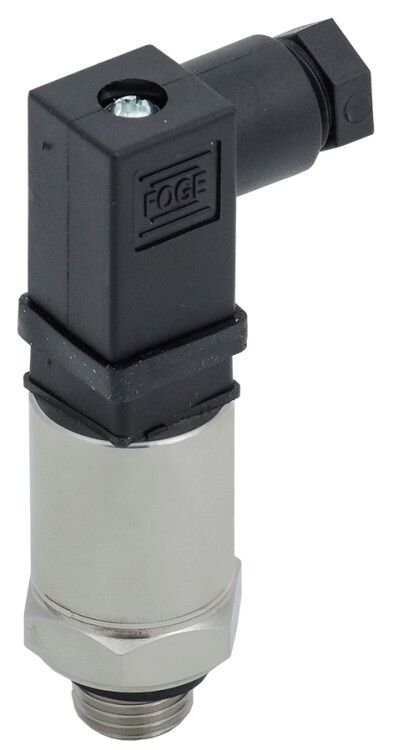

Преобразователь избыточного давления PPT10 0,5% 0-10Бар 4-20мА G1/4 Mini 4-pin ONI - PPT-G-ST-010-4-20-1-1 IEK

Преобразователь избыточного давления 0,5% 0-10 Бар 4-20 мА G1/4 Mini 4-pin ONI — компактное устройство для преобразования избыточного давления в аналоговый токовый сигнал 4–20 мА. Подходит для автоматизации технологических процессов на промышленном оборудовании, где важна точность и надежная работа в условиях пыли и влаги. Артикул ppt-g-st-010-4-20-1-1 соответствует модели Mini 4-pin от бренда ONI.

Назначение и область применения

Преобразователь избыточного давления 0,5% 0-10 Бар 4-20 мА G1/4 Mini 4-pin ONI преобразует физическое давление газа или жидкости в стандартный токовый сигнал 4–20 мА, который принимают контроллеры, регуляторы и системы сбора данных. Устройство предназначено исключительно для измерения **избыточного** (манометрического) давления — то есть разницы между давлением среды и атмосферным. Применяется в системах контроля давления воздуха, воды, масла, пара на насосных станциях, компрессорах, гидравлических и пневматических установках.

Технические характеристики

• Диапазон измерений: 0–10 бар (указано в названии; в характеристиках опечатка — указано 1 000 000 В, что невозможно для давления; верно — 0–10 бар)
• Выходной сигнал: 4–20 мА — промышленный стандарт, устойчивый к помехам и потере сигнала на длинных линиях
• Класс точности: ±0,5% — означает, что максимальная погрешность составляет половину процента от всего диапазона (до 0,05 бар в пределах 0–10 бар)
• Напряжение питания: 24 В постоянного тока — совместимо с большинством промышленных контроллеров
• Номинальный ток потребления: 0,05 А (50 мА) — низкое энергопотребление, подходит для слаботочных цепей
• Размер резьбы: G1/4 — стандартная метрическая резьба, позволяет легко подключить к трубопроводам и фланцам
• Степень защиты: IP65 — полностью защищён от пыли и устойчив к струям воды с любого направления
• Способ монтажа: Навинчивание — устройство закручивается в резьбовое отверстие, не требует дополнительных креплений
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Преобразователь избыточного давления 0,5% 0-10 Бар 4-20 мА G1/4 Mini 4-pin ONI имеет 4-контактный разъём, который подключается напрямую к входам ПЛК, регистраторов или вторичных приборов. Для монтажа используйте подходящий ключ для резьбы G1/4. Перед установкой убедитесь, что температура среды не выходит за допустимые пределы (не указаны, но типично — от –20 до +85 °C для таких устройств). Не затягивайте слишком сильно — перегрузка резьбы может повредить чувствительный элемент. Кабель подводите так, чтобы капли воды не попали в разъём. Модель Mini — компактна, подходит для ограниченного пространства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, на открытых площадках и в зонах с возможными брызгами. Соответствие классу точности 0,5% гарантирует соответствие нормам ISO 9001 и IEC 60770 для промышленных датчиков. Электрическая изоляция рассчитана на рабочее напряжение 24 В DC — не предназначено для высоковольтных сетей.

Преимущества

• Высокая точность (±0,5%) — снижает риск ошибок в управлении процессами
• Миниатюрный корпус — удобен для установки в плотных конструкциях
• Защита IP65 — работает в запылённых и влажных средах без дополнительного кожуха
• Стандартный выход 4–20 мА — совместим со всеми современными системами автоматизации
• Навинчиваемый монтаж — быстрая замена и минимум времени на установку

Ограничения применения

• Не предназначен для измерения абсолютного или вакуумного давления — только избыточного
• Не используется для агрессивных сред: кислот, щелочей, растворителей — материал контакта с средой не указан, но для G1/4 Mini обычно применяется нержавеющая сталь 316L, которая не всегда устойчива к химии
• Не рекомендован для пульсирующих нагрузок выше 10 Гц — может вызвать преждевременный износ мембраны
• Не поддерживает цифровые протоколы (HART, Modbus) — только аналоговый выход
• Питание только 24 В DC — нельзя использовать с переменным током или другими напряжениями

Примеры использования

• Контроль давления воздуха в пневматической линии станка
• Измерение давления воды в системе охлаждения насосной станции
• Автоматизация подачи масла в гидравлический пресс
• Контроль давления пара в теплообменниках
• Фиксация давления в герметичных камерах производства

Практические советы

• Перед первым включением проверьте полярность питания — неверное подключение может вывести из строя внутреннюю схему
• При использовании в системах с частыми гидроударами установите демпфирующий клапан перед датчиком
• Длина кабеля до приемника не должна превышать 500 м без усиления сигнала — при больших расстояниях используйте шины с активной изоляцией
• При замене старого датчика сверьте резьбу G1/4 — она совпадает с большинством европейских моделей, но отличается от NPT
• Для диагностики: при отсутствии давления выход должен быть 4 мА. Если ниже — возможно обрыв цепи или неисправность устройства
