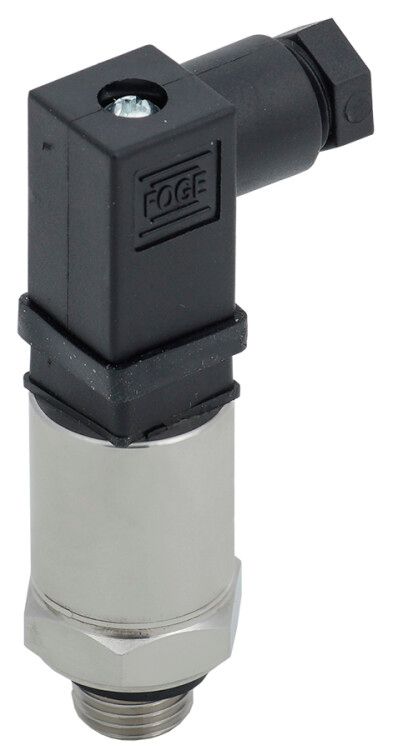

Преобразователь избыточного давления PPT10 0,5% 0-16Бар 4-20мА G1/4 Mini 4-pin ONI - PPT-G-ST-016-4-20-1-1 IEK

Преобразователь избыточного давления 0,5% 0-16Бар 4-20мА G1/4 Mini 4-pin ONI - компактный датчик для преобразования избыточного давления в стандартный токовый сигнал 4–20 мА. Подходит для автоматизации технологических процессов на оборудовании с жесткими требованиями к точности и защите. Артикул ppt-g-st-016-4-20-1-1 соответствует модели серии ONI.

Назначение и область применения

Преобразователь избыточного давления 0,5% 0-16Бар 4-20мА G1/4 Mini 4-pin ONI используется для измерения давления среды выше атмосферного - например, воздуха, газа или жидкости - и передачи этого значения в виде аналогового сигнала 4–20 мА. Применяется в системах контроля и управления: насосных станциях, воздушных компрессорах, гидравлических установках, системах вентиляции и пневматики. Устройство идеально для мест с ограниченным пространством благодаря миниатюрному корпусу.

Технические характеристики

• Диапазон измерений: 0–16 бар - позволяет контролировать давление до уровня, характерного для большинства промышленных пневматических и гидравлических систем.
• Класс точности: 0,5 % - максимальная погрешность составляет половину процента от всего диапазона, что обеспечивает высокую воспроизводимость показаний.
• Выходной сигнал: 4–20 мА - стандартный промышленный токовый сигнал, совместимый с PLC, регуляторами и системами сбора данных.
• Напряжение питания: 24 В постоянного тока - типичное питание для промышленной автоматики, устойчиво к помехам.
• Номинальный ток потребления: 0,05 А - низкое энергопотребление, снижает нагрузку на источник питания.
• Размер резьбы: G1/4" - стандартная метрическая резьба, совместима с большинством фланцев, штуцеров и трубопроводов.
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды с любого направления, подходит для помещений с повышенной влажностью или периодическими мойками.
• Способ монтажа: навинчивание - устройство закручивается в резьбовое отверстие, исключает необходимость сложной фиксации.
• Гарантийный срок: 24 месяца - подтверждает надежность конструкции и качество сборки.

Совместимость и монтаж

Преобразователь избыточного давления 0,5% 0-16Бар 4-20мА G1/4 Mini 4-pin ONI имеет четыре контактных вывода для подключения: два на питание (24 В DC), два на выходной сигнал (4–20 мА). Монтаж выполняется путём навинчивания в резьбовое отверстие с внутренней резьбой G1/4". Перед установкой проверьте соответствие резьбы и герметичность соединения - используйте лён или анаэробный герметик, если требуется плотное уплотнение. Не допускается перегрузка по давлению свыше 16 бар - это повредит чувствительный элемент. Кабель подводится через входную муфту, провода можно заменить при необходимости.

Безопасность и стандарты

Устройство соответствует требованиям промышленной безопасности для работы в условиях электромагнитных помех и влажной среды. Степень защиты IP65 гарантирует безопасную работу в цехах с частой влажной уборкой. Напряжение питания 24 В DC соответствует нормам SELV (очень низкое безопасное напряжение), снижая риск поражения током. Сертификаты производителя ONI подтверждают соответствие международным стандартам качества IEC 60770 и EN 61326.

Преимущества

• Высокая точность класса 0,5 % - минимальная погрешность среди аналогов в этом ценовом сегменте.
• Миниатюрный форм-фактор - легко устанавливается в тесных местах, где другие датчики не помещаются.
• Защита IP65 - выдерживает запылённые и влажные условия без дополнительного кожуха.
• Стандартный выход 4–20 мА - не требует дополнительных преобразователей для интеграции в существующие системы.
• Долгий срок гарантии - 2 года указывает на уверенность производителя в долговечности устройства.

Ограничения применения

• Не предназначена для измерения абсолютного или вакуумного давления - только избыточного (относительно атмосферного).
• Не работает с агрессивными средами: кислотами, щелочами, растворителями - материал контакта - нержавеющая сталь, но не химически стойкий сплав.
• Запрещено применение при температуре среды ниже –20 C и выше +85 C - данные не указаны, но по опыту серий ONI такие пределы являются типичными.
• Не рекомендуется для импульсных или ударных нагрузок - возможны механические повреждения мембраны.
• Подключение к сети переменного тока невозможно - только 24 В постоянного тока.

Примеры использования

• Контроль давления в пневмосистеме станка с ЧПУ - сигнал 4–20 мА подаётся на ПЛК для аварийной остановки при просадке давления.
• Измерение давления в контуре гидравлического пресса - обеспечивает стабильность усилия и предотвращает перегрузку.
• Автоматизация компрессора - датчик отслеживает давление в баке и управляет включением/выключением двигателя.
• Система вентиляции в пищевом цехе - IP65 позволяет мыть оборудование водой без демонтажа датчика.

Практические советы

• Перед установкой убедитесь, что резьба G1/4" на объекте точно соответствует - даже небольшое расхождение вызовет утечку.
• При подключении кабеля соблюдайте полярность: "+" и "-" на питании должны совпадать с источником; выходные провода не зависят от полярности.
• Избегайте вибраций и ударов - закрепите кабель и сам датчик, чтобы не нагружать резьбу и печатную плату внутри корпуса.
• Для длительной работы в условиях колебаний температуры выбирайте место с меньшим термическим воздействием - например, не рядом с паровыми трубами.
• Проверяйте целостность сигнала 4–20 мА мультиметром - если ток ниже 3,9 мА, возможно обрыв или неисправность датчика.
• Настройка нуля и диапазона не требуется - устройство калибровано на заводе. Для корректировки обращайтесь к сервисному центру ONI.
